MOS管和IGBT都是罕见的开关管，经常利用在开关电源、变频器、电动汽车等的电路板中。IGBT和MOS管的特征很近似，驱动体例也根基不异，绝大大都场所它们都是作为电子开关来利用。

MOS管即MOSFET，又叫绝缘栅场效应管，是场效应管的一种范例。MOSFET又可分为N沟耗尽型和加强型；P沟耗尽型和加强型四大类。

IGBT，绝缘栅双极型晶体管，是由晶体三极管和MOS管构成的复合型半导体器件。IGBT的电路标记至今并未同一，画道理图时普通是借用三极管、MOS管的标记，这时辰能够或许从道理图上标注的型号来判定是IGBT仍是MOS管。

igbt和mos管的布局

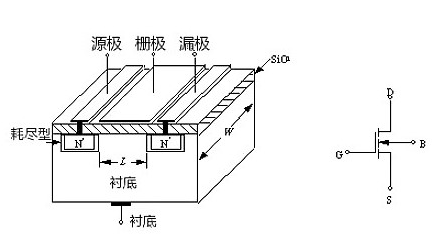

MOS管有一个栅极、源极和漏极，其布局以下图所示：

MOS管的任务道理基于场效应道理和金属-氧化物-半导体布局，经由过程节制栅极电压来调理MOS管的通道电阻和漏极电流，从而完成旌旗灯号的缩小和开关。

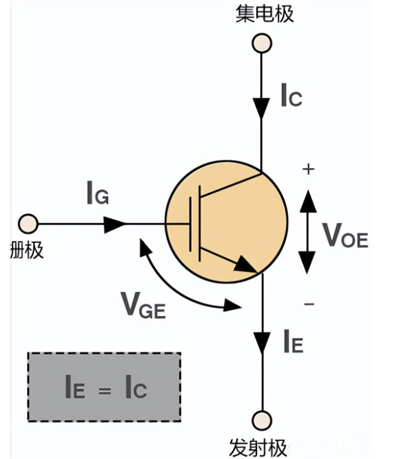

IGBT布局由n型硅衬底、p型基区、n+型集电区和MOSFET栅极构成：

与双极晶体管近似，当p型基区和n+型集电区间的正向电压增大时，多数载流子起头注入p型基区，同时由于MOSFET栅极的节制，使得全部器件能够或许更快、更精确地切换。在导通状况下，全部器件的电压降很小，功耗也较低。而在停止状况下，器件的导通电阻很是大，几近不导电。

其任务道理是连系了MOSFET和双极晶体管的特色，既有MOSFET输入电阻低的长处，又有双极晶体管输入电流大的特色。

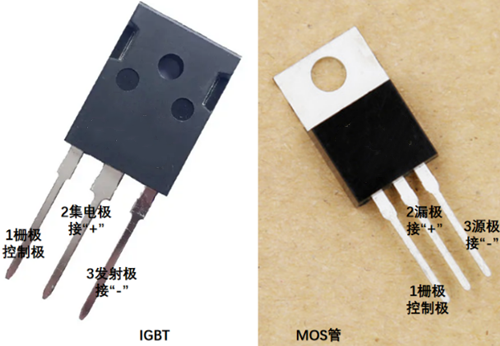

从管脚来看，IGBT的3个管脚（正面）顺次为栅极、集电极和发射极，MOS管的3个管脚（正面）顺次为栅极、漏极和源极。从栅极管脚上能够或许看出，IGBT和MOS管都属于绝缘栅型管，而IGBT的另2个管脚“集电极和发射极”明显和三极管的管脚不异。

igbt和mos管的区分

布局差别：MOS管是一种场效应管，由栅极、漏极和源极构成，栅极和漏极之间是一个p型或n型沟道。而IGBT是由一个n型沟道和一个pnp布局构成，它由一个门极、一个集电极和一个发射极构成，此中集电极和发射极之间是一个n型沟道。

任务道理差别：MOS管的栅极电压节制通道电阻，从而节制漏极电流;而IGBT的节制极(门极)节制n型沟道的导电性子，从而节制集电极和发射极之间的导通电阻，从而节制集电极电流。

导通电阻差别：IGBT的导通电阻比MOS管小，是以IGBT在高压、高电流的利用场所中更加经常利用。同时，IGBT在导通电阻小的环境下也具备较高的开关速率，是以在高频开关利用中也有普遍利用。

驱动电路庞杂度差别：由于IGBT的电压和电流的极值较大，是以须要较庞杂的驱动电路能力确保其靠得住性和不变性。而MOS管的驱动电路绝对简略。

本钱差别：MOS管的本钱凡是比IGBT低，由于MOS管的制作工艺更加成熟，而IGBT的制作工艺和资料成真绝对较高。

igbt和mos管的优错误谬误

MOS的利用，在中小功率中比拟占上风，出格是高的开关频次。

IGBT的利用，在大功率利用中占上风，由于Vce在高压大电流的时辰消耗比MOS的Rdson的低。可是IGBT的开关消耗比拟大，以是今朝仿照照旧在一些中低频利用比拟多，集合在20KHz摆布。

MOSFET长处是高频特征好，任务频次高，错误谬误是导通电阻大，在高压大电流场所功耗较大；IGBT在低频及较大功率场所下表现出色，其导通电阻小，耐压高。
