全桥驱动电路图,全桥驱动电路道理-KIA MOS管
信息来历：本站 日期：2023-11-29
1.MOS/IGBT的栅极引脚局部的电路:
简略来讲便是驱动全桥电路就早驱动旌旗灯号驱动MOS/IGBT的栅极，可是驱动旌旗灯号间接送到机极上是不能够的，由于MOS/IGBT栅极布局缘由，存在电容，若是驱动旌旗灯号不赞助栅极局部的硬件电路会使MOS/IGBT一向导通，造玉成桥电路中的四个管全数导通，成果不可思议。

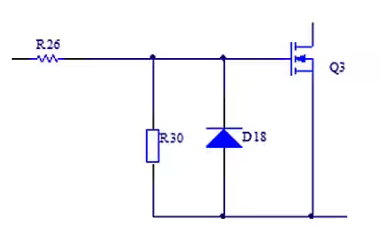

处理计划比方下图所示:
2.MOS/IGBT的掩护电路:

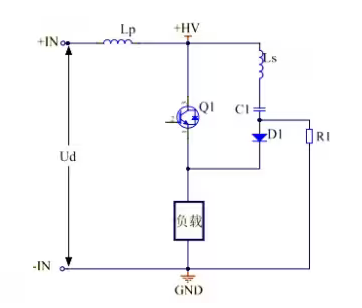

MOS/IGBT管具备较懦弱的蒙受短时过载才能，以是在操纵时必须为其设想公道的掩护电路来进步器件的靠得住性。罕见的掩护电路有良多种，比方RC掩护电路或RCD掩护电路。
本次设想接纳的是RCD 缓冲接收电路和MOS管构玉成桥逆变电路，将直流高压电转换为交换鼓励旌旗灯号。
3.全桥电路的器件选型题目:
全桥电路中每个器件的选型都尤其首要，能够哪个器件的蒙受值不知足能够会形成全部全桥电路瘫痪。比方MOS管的选型，在计较最大任务频次时要存眷MOS管的回升和降落时候，和掩护电路的器件特征等。
本次设想的全桥逆变电路(IRFP460MOS管、水泥电阻、聚酯膜电容和快规复二极管等)，此中最高任务频次和耐压耐流首要看所选择的器件(IGBT任务频次会低一些，可是耐压耐流值高)。

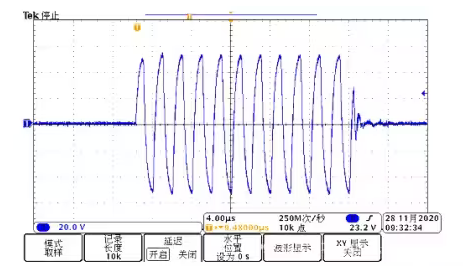

下图是全桥逆变电路的输入波形:

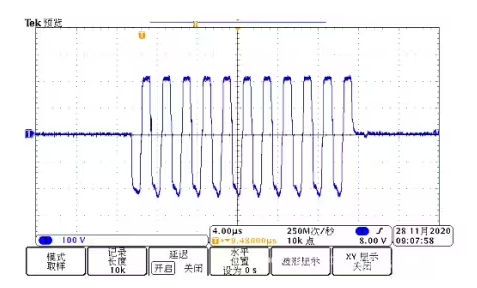

下图是本次设想中采样电阻采到的波形(能够看出峰峰值电流到达100A)。

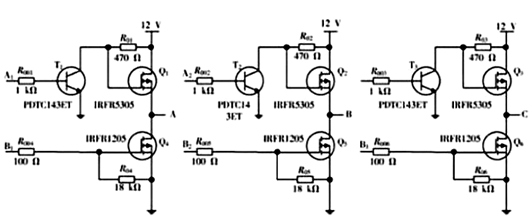

无刷直流机电驱动节制电路如图所示。该电路接纳三相六臂全桥驱动体例，接纳此体例能够削减电流动摇和转矩脉动，使得机电输入较大的转矩。
在机电驱动局部操纵6个功率场效应管节制输入电压，四轴飞翔器中的直流无刷机电驱动电路电源电压为12V.驱动电路中，Q1~Q3接纳IR公司的IRFR5305(P沟道)，Q4~Q6为IRFR1205(N沟道)。
该场效应管内藏续流二极管，为场效应管关断时供给电流通路，以防止管子的反向击穿，其典范特征参数见表1.T1~T3接纳PDTC143ET 为场效应管供给驱动旌旗灯号。
由图可知，A1~A3 供给三相全桥上桥臂栅极驱动旌旗灯号，并与ATMEGA16单片机的硬件PWM驱动旌旗灯号相接，经由过程转变PWM旌旗灯号的占空最近完成机电转速节制;B1~B3供给下桥臂栅极驱动旌旗灯号，由单片机的I/O口间接供给，具备导通与停止两种状况。
无刷直流机电驱动节制接纳三相六状况节制战略，功率管具备六种触发状况，每次只需两个管子导通，每60°电角度换向一次，若某一时辰AB相导通时，C相停止，无电流输入。
单片机按照检测到的机电转子地位，操纵MOSFET的开关特征，完成机电的通电节制，比方，当Q1、Q5翻开时，AB相导通，此时电流流向为电源正极→Q1→绕组A→绕组B→Q5→电源负极。
近似的，当MOSFET翻开挨次别离为Q1Q5，Q1Q6，Q2Q6，Q2Q4，Q3Q4，Q3Q5时，只需在适合的机会停止精确换向，便可完成无刷直流机电的持续运行。
