结温,junction temperature,半导体结温-KIA MOS管
信息来历：本站 日期：2023-11-28
结温（Junction Temperature）是电子装备中半导体（晶圆、裸片）的现实任务温度。它凡是较封装外壳温度（Case Temperature）高。温度差即是其间热的功率乘以热阻。
结温能够权衡从半导体晶圆到封装器件外壳间的散热所需时候和热阻。
最高结温（Maximum junction temperature），器件结温越低越好。
最高结温会在器件的datasheet数据表中给出，能够用来计较在给定功耗下器件外壳至情况的热阻。这能够用来选定适合的散热装配。
若是器件结温跨越最高任务温度，器件中的晶体管就能够会被粉碎，器件也随即生效，以是应接纳各类路子下降结温或是让结温发生的热量尽快散发至情况中。
起首必须保障芯片的结温在其能够蒙受的规模以内。产业级产物普通划定规模是-20~85℃，军品或汽车级能到达-40~125℃。
结温发生机制
结温首要发生在PN结地区。从PN结制作工艺上，焦点道理是按照杂质弥补，经由过程搀杂取得,以下图， P-type 搀杂和 N-type 搀杂打仗后，中间构成一个耗尽区（或称为空间电荷区，以下图右上）；两个的交代线四周构成一个PN结（以下图左上）。
PN结 布局图
PN结电子空穴复合发烧
起首，电子空穴的复合也是一个发烧是结温的首要热源；复合遵守能量守恒准绳，电子和空穴复合时应开释必然的能量，最初在外部都转换为热能。
复合频次越高发生热越高，随之会加快载流子速度μ，电场E绝对稳定，复合率和结温构成闭合正反应，致使结温延续下降。
其次，PN结的工艺也不能够极度完善，电子/空穴的的注入效力达不到100％, 即在任务时除P区向N区注入电荷（Hole）外，N区也会向P区注入电荷（Electron）；一样也会致使结温下降。
最初，器件两头的阴极Cathode，阴极Athode 2个的欧姆打仗（ohmic contact）会发生热量，两头构成热樊篱，障碍外部的热量更难实时经由过程热传导体例消失，一样会致使外部结温下降。
若是但愿保障器件任务普通，务必保障芯片结温在可蒙受规模内。

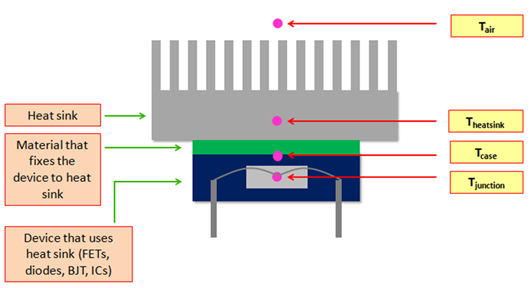

器件温度散热图
结温公式
结温为：热阻×输出功率+情况温度,是以若是进步接合温度的最大额外值,即便情况温度很是高,也能普通任务。
一个芯片结温的估量值Tj，能够从上面的公式入彀较出来：
Tj=Ta+( R θJA × PD )
Ta = 封装的情况温度 ( o C )
R θJA = P-N结至情况的热阻 ( o C / W ) （数据手册普通会供给）
PD = 封装的功耗即功率 (W) 芯片功耗 = Pin-Pout
对于PD,比方若是输出电流为12V，接纳78M05停止稳压，稳压到5V，最大输出电流为0.3A ,则78M05耗损的（最大）功耗为P=（12V-5V）x 0.3A=2.1W
保举以Tj 的最高允许温度的80%为基准来停止热量设想。
下降结温的路子：
1、削减器件自身的热阻；
2、杰出的二次散热机构；
3、削减器件与二次散热机构装置介面之间的热阻；
4、节制额外输出功率；
5、下降情况温度；
结温对半导体的影响：
