tp4056充电办理芯片

TP4056是一种经常利用的单节锂电池恒定电流/恒定电压线性充电办理芯片,它接纳线性充电形式,可经由进程微USB接口供电,并具备过流、短路掩护等多种宁静机制。其底部带有散热片的SOP8/MSOP8封装与较少的内部元件数量使得TP4056成为便携式利用的抱负选择。TP4056被普遍利用于各类小型便携式电子装备中,比方手机、平板电脑、手持游戏机等。


tp4056引脚功效

tp4056充电模块,tp4056充电电路图

TEMP(引脚 1):电池温度检测输出端。将TEMP 管脚接到电池的 NTC 传感器的输出端。若是TEMP 管脚的电压小于输出电压的45%;或大于输出电压的 80%,象征着电池温度太低或太高,则充电被停息。若是 TEMP 间接接 GND,电池温度检测功效打消,其余充电功效一般。


PROG(引脚 2):恒流充电电流设置和充电电流监测端。从 PROG 管脚毗连一个内部电阻到地端能够对充电电流遏制编程。在预充电阶段,此管脚的电压被调制在 0.1V;在恒流充电阶段,此管脚的电压被牢固在 1V。在充电状况的一切形式,丈量该管脚的电压都能够按照上面的公式来预算充电电流:

tp4056充电模块,tp4056充电电路图

GND(引脚 3):电源地。


Vcc(引脚 4):输出电压正输出端。此管脚的电压为内部电路的任务电源。当 Vcc与 BAT 管脚的电压差小于 30mV 时,TP4056将进入低功耗的停机形式,此时 BAT 管脚的电流小于 2uA。


BAT(引脚 5):电池毗连端。将电池的正端毗连到此管脚。在芯片被禁止任务或就寝形式,BAT 管脚的泄电流小于 2uA。BAT管脚向电池供给充电电流和 4.2V 的限定电压。


STDBY(引脚 6):电池充电实现唆使端。当电池充电实现时被内部开关拉到低电平,表现充电实现。除此以外,管脚将处于高阻态。(道理图中LED2点亮,LED1燃烧)。


CHRG(引脚 7):漏极开路输出的充电状况唆使端。当充电器向电池充电时,管脚被内部开关拉到低电平,表现充电正在遏制;充电实现后管脚处于高阻态。(道理图中LED2燃烧,LED1点亮)。


CE(引脚 8):芯片始能输出端。高输出电平将使 TP4056 处于一般任务状况;低输出电平使 TP4056 处于被禁止充电状况。CE 管脚能够被 TTL 电平或 CMOS 电平驱动。


tp4056特色

1、高达1000mA的可编程充电电流

2、无需MOSFET、检测电阻器或断绝二极管

3、用于单节锂离子电池、接纳SOP封装的完全线性充电器

4、恒定电流/恒定电压操纵,并具备可在无过热风险的情况下实现充电速度最大化的热调理功效

5、精度到达±1%的4.2V预设充电电压

6、用于电池电量检测的充电电流监控器输出

7、主动再充电

8、充电状况双输出、无电池和毛病状况显现

9、C/10充电遏制

10、待机形式下的供电电流为55uA

11、2.9V涓流充电

12、软启动限定了浪涌电流

13、电池温度监测功效

14、接纳8引脚SOP-PP封装


tp4056充电进程阐发

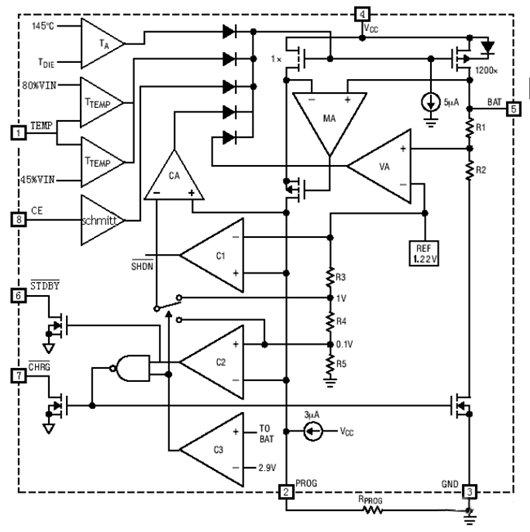

内部电路框图以下:

tp4056充电模块,tp4056充电电路图

芯片接纳了内部 PMOSFET 架构,加上防倒充电路,无需增添内部断绝二极管。热反应可对充电电流遏制主动调理,以便在大功率操纵或高情况温度前提下对芯片温度加以限定。充电电压牢固于 4.2V,而充电电流可经由进程一个电阻器遏制内部设置。当充申电流在到达终究浮充电压以后降至设定值 1/10 时,TP4056 将主动遏制充电循。


电池充电进程

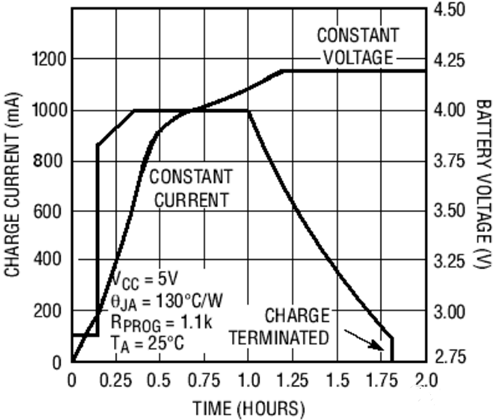

办理芯片对电池的充电先遏制恒流充电,后恒压充电,1000mA充电电流/电压曲线图以下:

tp4056充电模块,tp4056充电电路图

详细流程为:

(1)当电池电压低于 3V时,办理芯片接纳小电流对电池遏制预充电。

(2)当电池电压跨越 3V 时,充电器接纳恒流形式对电池充电,充电电流由 PROG电阻决议(1000mA为1.2K)。

(3)当电池电压靠近 4.2V 电压时,充电电流逐步减小,TP4056进入恒压充电形式。

(4)当充电电流减小到充电竣事闯值时,充电周期竣事,CHRG 端输出高阻态(白色LED灭),STDBY 端输出低电平(绿色LED亮)。

(5)当电池电压降至4.05V(对应电池电量约为80~90%),办理芯片从头启动充电轮回。

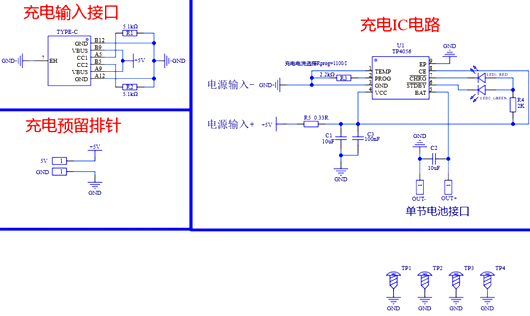

tp4056充电电路图

tp4056充电模块,tp4056充电电路图

TP4056领受来自微USB端口的电源输出,在颠末整流滤波后将直流电压输出到芯片的正负极引脚(DP和DM)。此时,芯片会主动检测输出电流的巨细,并按照1号或8号引脚所毗连的电阻值设定响应的充电电流。同时,经由进程5号引脚将锂电池毗连到TP4056芯片上,使其起头充电。当充电实现时,PG引脚将输出高电平表现充电实现,此时芯片也会遏制充电。


在利用TP4056时,还须要注重一些细节题目。比方,在充电进程中,若是发明PG引脚一向输出低电平,申明充电未起头或已呈现毛病。此时须要查抄输出电压是不是一般、芯片是不是破坏等题目。

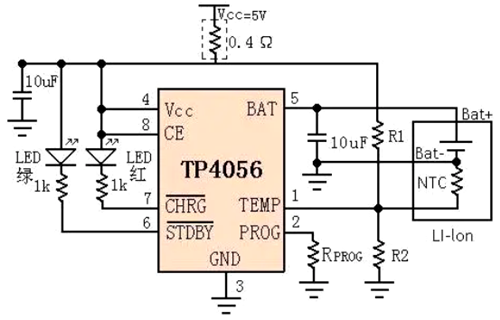

锂电池充电电路图分享(基于TP4056)

tp4056充电模块,tp4056充电电路图
