一文看懂电路板元件,电路板元件标记大全-KIA MOS管
信息来历：本站 日期：2023-11-23

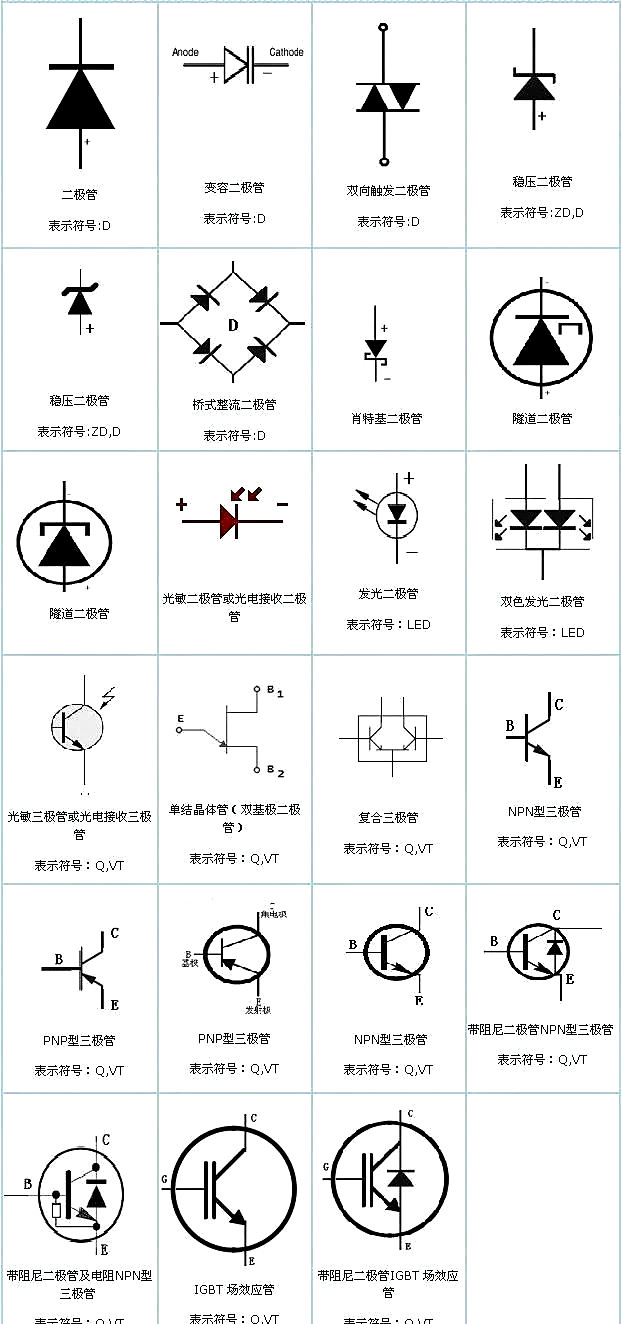

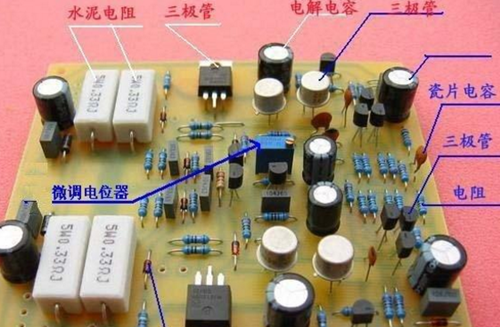

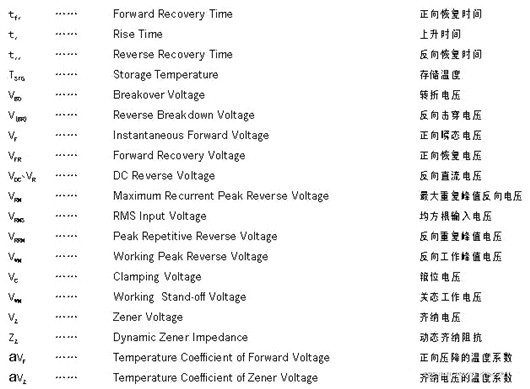

1、电路板上都有标示，R开首的是电阻，L开首的是电感线圈（凡是为线圈环绕纠缠在铁芯环上，也有些有封锁外壳），C开首的是电容（高峻立起圆柱状，包塑料皮，下面有十字压痕的为电解电容，扁平的是贴片电容），其余两个脚的是二极管，3个脚的是三极管，良多脚的是集成电路。
2、可控硅整流器 UR； 节制电路有电源的整流器 VC ；变频器 UF；变流器 UC；逆变器 UI ；电念头 M ；异步电念头 MA ；同步电念头 MS ；直流电念头 MD ； 绕线转子感到电念头 MW ； 鼠笼型电念头 MC ； 电动阀 YM ；电磁阀 YV等。

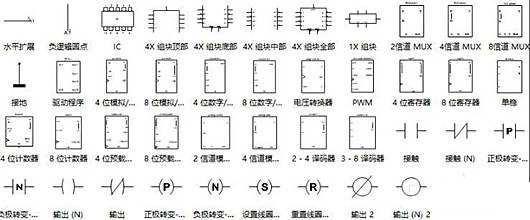

电路图标记是绘制电路图的根本，只要领会对应的电路图标记，能力轻松上手绘制。电路图标记数目浩繁，大抵可以或许分为四个种别：传输途径、集成电路组件、限制标记、开关和继电器标记。

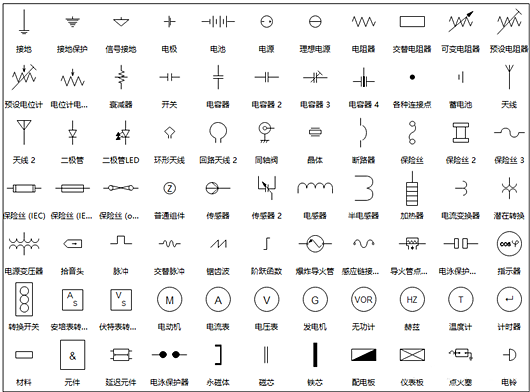

根基电路标记
会聚根基的电路图标记，比方：电池、接地线、二极管等，可以或许知足根本电路的绘制需要。

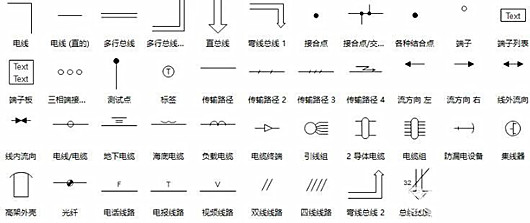

传输途径标记
根基的电路标记，用于毗连各元器件，起到“桥梁互通”的感化。
集成电路组件标记
以寄放器、转换器、计数器为代表的根本集成电路元器件，在电路图中较为罕见。

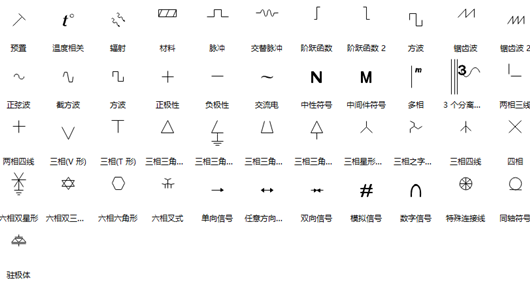

限制标记
用于表现电路的属性，如脉冲、资料、温度等。

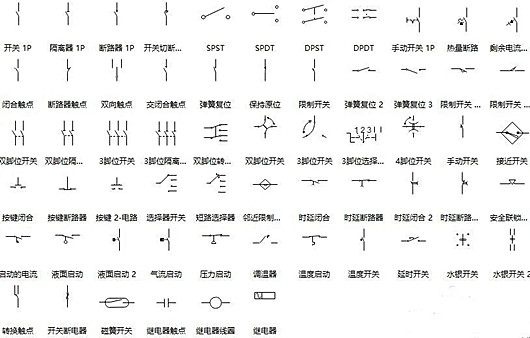

开关和继电器标记
是电路图中的节制元件，可以或许调理或转变电路的任务机能。
AAT 电源主动投入装配
AC 交换电
DC 直流电
EUI 电动势电压电流
f 频次
FR——热继电器
FU 熔断器
FU——熔断器
FU——熔断器
G 发机电
HG 绿灯
HP 光字牌
HR 红灯
HW 白灯
K 继电器
KA 刹时继电器 ；刹时有或无继电器；交换继电器
KA（NZ） 电流继电器（负序零序）
KA——1、刹时打仗继电器 2、刹时 有或无继电器 3、交换继电器
KD 差动继电器
KF 闪光继电器
KH 热继电器
KI 阻抗继电器
KM 打仗器
KM 中间继电器
KM——打仗器
KM——打仗器
KOF 出口中间继电器
KP 极化继电器
KR 干簧继电器
KS 旌旗灯号继电器
KT 时候继电器
KT——延时 有或无继电器
KT——延时 有或无继电器
KV（NZ） 电压继电器（负序零序）
KV电压继电器
KW（NZ） 功率标的目的继电器（负序零序）
L 线路
M 电念头
PQS 有功无功视在功率
QF 断路器
QS 断绝开关
Q——电路的开关器件
Q——电路的开关器件
SA 转换开关
SB——按钮开关
SB——按钮开关
SE 尝试按钮
SR 复归按钮
T 变压器
TA 电流互感器
TV 电压互感器
W 直流母线
YC 合闸线圈
YT 跳闸线圈
白色灯 HW
避雷器 F
变流器 UC
变频器 UF
插接式（馈电）母线 WIB
插头 XP
插座 XS
电磁阀 YV
电磁锁 YL
电动阀 YM
电念头 M
电动履行器 YE
电加热器加热元件 EE
电力电容器 CE
电力分支线 WP
电力支线 WPM
电流表 PA
电流表切换开关 SA
电容器 C
电位器 RP
电线电缆母线 W
电压表 PV
电压表切换开关 SV
电压小母线 WV
电阻器变阻器 R
跌落式熔断器 FF
端子板 XT
发烧器件（电加热） FH
反转按钮 SBR
防火阀 YF
放电电阻 RD
符电路图#e#
复位按钮 SR
感到线圈电抗器 L
功率因数表 PPF
光电池热电传感器 B
光敏电阻 RL
光旌旗灯号 HS
合闸线圈 YC
合闸小母线 WCL
白色灯 HR
滑触线 WT
黄色灯 HY
接地电阻 RG
靠近开关 SQP
告急按钮 SBE
可控硅整流器 UR
氛围调理器 EV
节制电路有电源的整流器 VC
节制小母线 WC
疾速熔断器 FTF
蓝色灯 HB
励磁线圈 LF
毗连片 XB
绿色灯 HG
滤波电容器 LL
逆变器 UI
排烟阀 YS
频次表 PF
频敏变阻器 RF
启动变阻器 RS
气动履行器 YPAYA
绕线转子感到电念头 MW
热敏电阻 RT
熔断器 FU
闪光小母线 WF
声旌旗灯号 HA
湿度节制开关 SM
时候丈量传感器 BT1BK
时候节制开关 SK
变乱声响小母线 WFS
变乱照明小母线 WELM
实验按钮 SBT
手动节制开关 SH
鼠笼型电念头 MC
速率变更器 BV
速率节制开关 SS
跳闸线圈 YT
遏制按钮 SBS
同步电念头 MS
温度变更器 BT
温度丈量传感器 BHB
温度节制开关赞助开关 ST
无功电度表 PJR
无功电流表 PAR
无功功率表 PR
限流电阻器 RC
限位开关 SQ
限压掩护器件 FV
相位表 PPA
消弧线圈 LA
旌旗灯号小母线 WS
压力变更器 BP
压力节制开关 SP
压敏电阻 RPS
液位丈量传感器 BL
液位节制开关 SL
异步电念头 MA
应急照明分支线 WE
应急照明支线 WEM
有功电度表 PJ
有功功率表 PW
预告声响小母线 WPS
照明灯（发光器件） EL
照明分支线 WL
照明支线 WLM
整流器 U
正转按钮 SBF
直流电念头 MD
直流母线 WB
唆使灯 HL
最大需量表（负荷监控仪） PM
