ESD（Electrostatic Discharge，静电放电）和 TVS（Transient Voltage Suppressor，瞬态电压按捺器）都是用于掩护电路免受静电放电和瞬态电压侵害的元器件，但它们的任务道理和利用处景有所差别。
ESD（静电放电）：
ESD 是一种静电掩护元件，首要用于掩护电子装备免受静电放电的影响。ESD 凡是接纳陶瓷资料或多层金属氧化物制成，具备疾速呼应和低电容的特色。它首要用于接收和开释装备上的静电电荷，以掩护电路免受静电放电的侵害。
TVS（瞬态电压按捺器）：
TVS 是一种用于按捺电路中瞬态电压的元件，凡是接纳半导体资料制成。TVS 在电路中起到瞬态电压按捺感化，可以或许按捺电源线、旌旗灯号线和数据线上的瞬态过电压，从而掩护电路免受瞬态电压的侵害。
挑选TVS普通是看器件的功率和封装，ESD器件普通看中的是它的ESD rating (HBM/MM)和IEC61000-4-2的LEVEL,高速的USB和I/O很正视它的容值。

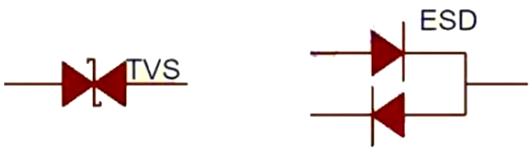

TVS管有两个引脚，是两脚器件；而ESD按捺二极管有三个引脚，是三脚器件。ESD按捺二极管两个二极管串起来后，引出三根引脚。其电路标记别离以下图所示。
TVS首要用在电源输出端起到防浪涌的感化，刹时接收浪涌电流对后级电路起到掩护感化。ESD二极管的正负接在电源引脚，大众端接在被掩护引脚上起到开释静电的感化。

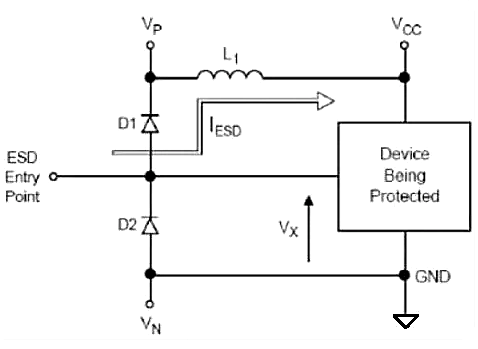

罕见的esd掩护电路以下图：
TVS管和ESD管的对照：
--ESD二极管利用板级防静电，但是防静电请求电容值低，普通在1--3.5PF之间最好；
--TVS管用于初/次级掩护,TVS管的电容值却比拟高。
-- ESD二极管看的是ESD二极管抗静电品级LEVEL，高速的USB和I/O很是正视ESD二极管的C（负载电容）；
--TVS管看的是功率和封装情势；
--TVS管是瞬态按捺二极管，具备很快的呼应才能和壮大的浪涌接收才能，首要用在电源输出端用来接收浪涌的；
--ESD是静电放电管，首要用在关头引脚上起到静电掩护感化。
--TVS管有两个引脚，是两脚器件；TVS首要用在电源输出端起到防浪涌的感化，刹时接收浪涌电流对后级电路起到掩护感化。
--ESD有三个引脚，是三脚器件。ESD管两个三极管串起来后，引出三根引脚。ESD二极管的正负接在电源引脚，大众端接在被掩护引脚上起到开释静电的感化。
挑选 ESD 和 TVS 时，须要斟酌以下几个方面：
1. 任务电压规模：按照电路的任务电压规模挑选适合的 ESD 或 TVS，确保其在一般任务规模内具备杰出的机能。
2. 静电放电才能：按照电路可以或许蒙受的静电放电电压挑选适合的 ESD，以确保其可以或许有用地接收和开释静电电荷。
3. 瞬态电压按捺才能：按照电路可以或许蒙受的瞬态电压挑选适合的 TVS，以确保其可以或许有用地按捺瞬态电压。
4. 电容和呼应速率：按照电路的特征和请求挑选适合的 ESD 或 TVS 的电容和呼应速率。
