正激电路图,正激电路任务道理详解-KIA MOS管


正激电路先容

正激电路是指可以或许产生正激景象的电路,正激是当变压器原边开关管导通时同时能量被通报到负载上,当开关管停止时变压器的能量要经由过程磁复位电路去磁的景象。


正激电路拓补布局多种多样,按照驱动管子个数,可分为单管正激,双管正激;按照磁芯复位手艺的差别,可分为赞助磁通绕组复位,LCD 缓冲收集复位,RCD 箝位复位,有源箝位复位;按照拓补布局的情势差别,可分为单个变更器和串、并组合变更器。


在各类直接直流变流电路中,正激 DC/DC 变更用具有电路拓扑布局简略,输入输入电气断绝,电压升、降规模宽,易于多路输入等长处,是以被普遍利用于中小功率电源变更场所,特别在供电电源请求低电压大电流的通信和计较机体系中,正激电路更能显现其上风。


可是在开关关断时代,高频变压器必须磁芯复位,以防变压器死心饱和,是以必须接纳特地的磁复位电路。恰是因为磁复位手艺的多样性,和软开关手艺的成长,致使正激电路拓补布局的多样性。跟着电力电子手艺的成长,各类新的正激电路拓补布局不时呈现,差别的拓补布局已有二十余种。


单规矩激电路任务道理

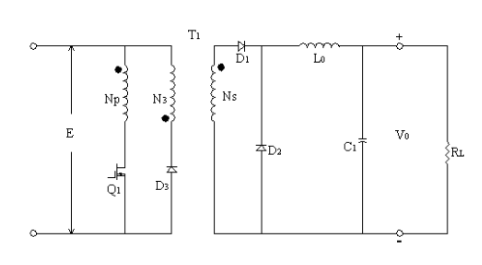

正激电路图,任务道理

如图:Q1导通时,副边二极管D1导通,D2停止,电网经由过程变压器T1向负载RL保送能量,此时输入滤波电感L0贮存能量。


当Q1停止时,电感的储能经由过程续流二极管D2向负载开释,D1停止。N3与二极管D3串连起到去磁复位的感化


注重:复位绕组对变压器工艺的请求,请求耦合好又要绝缘好。另有别的情势复位电路如RCD复位电路LCD复位电路。

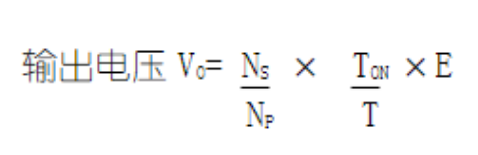

正激电路图,任务道理

NS/NP为副边原边匝比

TON/T为导通时候与周期的比,即导通占空比

E为原边绕组电压


正激电路的设想

设想前咱们要给定电路设想的一些目标参数,总结为:

1、开关频次

2、输入电压规模:Vin min—Vin max

3、输入负载规模:Io min—Io max

4、输入电压规模:Vo min—Vo max

5、滤波电感电流的纹波: △ILf

6、输入电压纹波:△Vo


第一步:任务频次简直定

任务频次对电源体积和特征影响很大,必须很好地挑选。

任务频次高时,输入滤波器和输入变压器可小型化,过渡呼应速率快。但主开关元件、输入二极管、输入电容和输入变压器的磁芯,另有电路设想等都遭到限定。别的,还要注重输入变压器绕组匝数。


第二步:最大导通时候(Ton max)简直定。

Ton max=T×Dmax

对正向鼓励D选为0.4~0.45较适合。Dmax是设想电路时的一个主要参数,它对主开关元件,输入二极管的耐压与输入坚持时候,输入变压器和输入滤波器的巨细,变更效力等都有很大影响。


第三步:变压器次级输入电压的计较

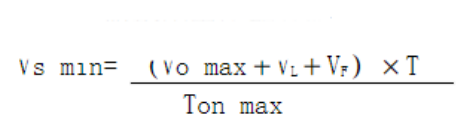

正激电路图,任务道理

Vs min:变压器次级最低电压

Vo max:最大输入电压

VL:电感线圈压降

VF:输入侧二极管的正向压降

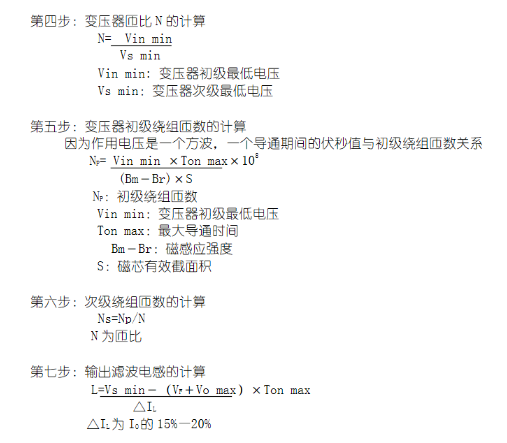

正激电路图,任务道理

别的,功率开关器件电流电压耐量简直定,变压器原副边绕组线径简直定。
