tl431引脚图和参数,tl431任务道理,电路-KIA MOS管
信息来历：本站 日期：2023-11-15
TL431是具备三个端子的可调并联稳压器。它的输出电压用两个电阻便能够设置从Vref（2.5V）到36V规模内的任何值。该器件的典范静态阻抗为0.2Ω，在良多利用顶用它取代稳压二极管，比方，数字电压表，运放电路，可调压电源，开关电源等。

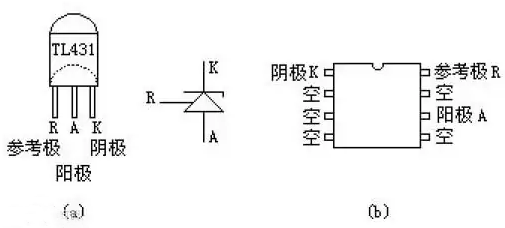

TL431因其机能好、价钱低，是以普遍普遍利用于单片机紧密开关电源或紧密线性稳压电源等各类电源电路中。其封装情势与塑封三极管9013等不异，如图a所示。同类产物还有图b所示的双直插形状的。
封装情势：TO - 92、SOT - 89、SOT - 23。
三端可调分流基准源
可编程输出电压:2.495V~36V
电压参考偏差：±0.4% ，典范值@25℃（TL431B）
低静态输出阻抗:0.22Ω(典范值)
温度弥补操纵全额外任务温度规模
负载电流1.0毫安--100毫安
全温度规模内温度特征平展，典范值为50 ppm/℃，
最大输出电压为37V
最大任务电流150mA
内基准电压为2.495V(25°C)
TL431是可调分流电压基准，在全部任务温度规模内具备靠得住的温度不变性。
TL431既可用作正电压参考，也可用作负电压参考，因为它用作并联稳压器，TL431 具备低输出噪声电压。另外，TL431还能够构成电压比拟器、电源电压监测器、延时电路、紧密恒流源等。

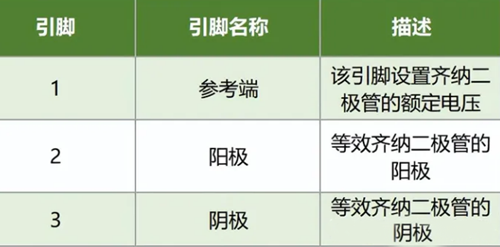

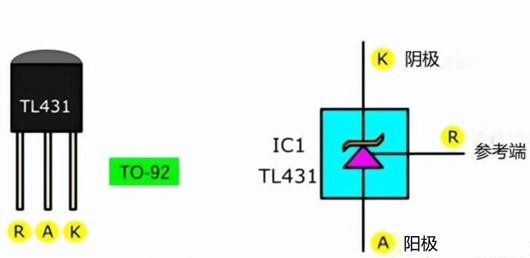

TL431三个引脚怎样辨别？详细的看下图，将标识正对着本身，从左往右顺次是：参考端、阳极、阴极。

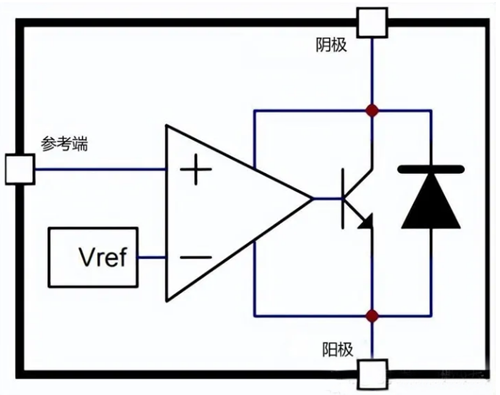

TL431功效模块（参考）
从下图中能够看出，Vref 是一个外部 2.5V 参考源，毗连到运放的反相输出端。从运放的特机能够晓得，只要参考端（同相端）的电压很是靠近Vref（2.5V）时，才会有不变的、不饱和的电流经由过程晶体管。
并且跟着参考端电压的细小变更，经由过程三极管的电流会从1变更到150mA，这个数字不是 TL431 的现实外部布局，只是用来阐发功效。

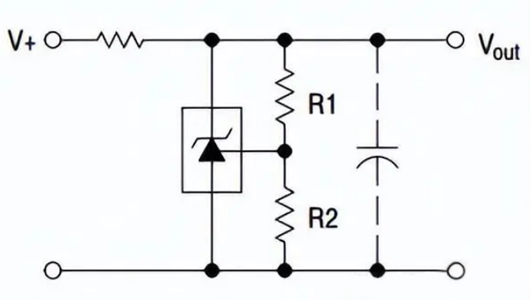

并联稳压电路是TL431431最常用的电路，输出电压 Vout=(1+R1/R2)Vref。
挑选差别的 R1 和 R2 的值能够获得从 2.5V 到 36V 规模内的肆意电压输出，出格是当 R1=R2 时，VO=5V。
因为参考极输出接纳射极跟从器，是以具备很高的输出阻抗，并且输出电流很小。
L431可调稳压电路-并联稳压电路
