cd4060先容,cd4060引脚功效,电路图-KIA MOS管
信息来历：本站 日期：2023-11-13
CD4060由一振荡器和14位二进制串行计数器位构成，振荡器的布局能够是RC或晶振电路，CR为高电日常平凡，计数器清零且振荡器利用有效。一切的计数器位均为主从触发器。在CP1(和CP0)的降落沿计数器以二进制停止计数。在时钟脉冲线上利用斯密特触发器对时钟回升和降落时候限定。能够用于节制LED灯、电子钟、时序节制等嵌入式体系利用。
CD4060接纳CMOS手艺，具备低功耗、高噪声抗搅扰才能、宽任务电压规模（3V-18V）等特色。同时该器件还具备主动复位、双倍频和分频电路等功效。
CD4060还具备复位电路，能够使计数重视新从零起头，它的任务电源规模为3V至15V，接纳多种16引脚封装，包含PDIP、CDIP、SOIC、TSSOP等情势。

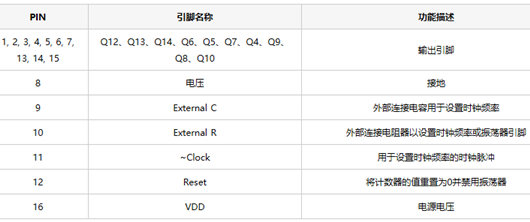

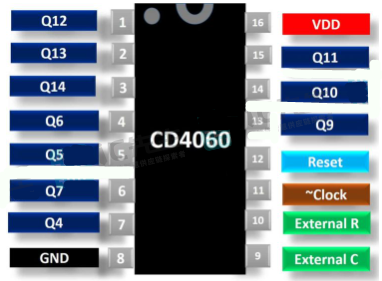

Q1-Q14：16位二进制计数器的输出端口，每次输出一个时钟脉冲停止移位，并在指定地位处发生一个旌旗灯号输出。
VSS：电源负极。
REXT：外部电阻调理分频系数的引脚。
CEXT：外部电容调理分频系数的引脚。
MR：清零（复位）引脚，使计数器回到初始状况。
VDD：电源正极。
OSC1：晶体振荡器输出端口。
OSC2：晶体振荡器输出端口。
Q13：双倍频输出端口。
Q14：32倍频输出端口。
RESET：复位输出端口，当该引脚领受到一个低电平旌旗灯号时，计数器将被清零。
CLOCK：时钟输出端口，当该引脚领受到一个回升沿时，计数器停止一次移位操纵。
CE：使能输出端口，当该引脚领受到一个低电平旌旗灯号时，计数器停息任务。
Q12：8倍频输出端口。
CD4060的任务情势
CD4060有两种任务情势：振荡器情势和计数器情势。在振荡器情势下，CD4060外部的分频器电路将输出的时钟旌旗灯号分频后输出到Q14位，并经由过程R-C振荡电路将其反应回到时钟输出端，完成自激振荡。在计数器情势下，CD4060会从Q1起头顺次计数，直到Q15。当到达Q15时，计数器会复位并前往到Q1。
振荡频次计较公式
CD4060的振荡频次与输出时钟旌旗灯号的频次和分频系数有关。假定输出时钟旌旗灯号的频次为f，n为CD4060所设置的分频系数，则振荡频次fosc能够经由过程以下公式计较：fosc = f / 2^n,此中，2^n表现CD4060外部的分频系数。

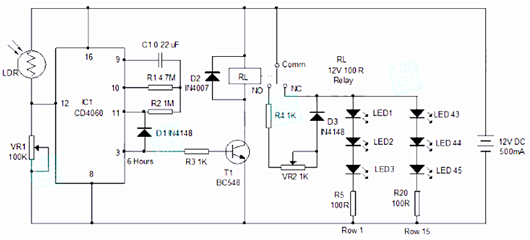

CD4060示例电路节制路灯，提早6小时。能够利用带有复位引脚的光敏电阻。LDR感到光芒并在光芒低于必然水日常平凡向计时器供给重置旌旗灯号。但一旦检测到弱光，CD4060按时器就会激活。LED灯会在提早6小时后亮起，由于晶振频次是如许挑选的。
