栅极简介

栅极是场效应管或MOSFET等电子器件的关头部件之一，它能够经由过程转变栅极与源极之间的电压来节制器件的导电机能。

栅极在电子器件中的特色：

能够经由过程转变其电压来节制器件的电流和电导机能。

栅极接纳金属片或线网格，外表积较小，使得其活络度较高。

与晶体管内部的其余元件比拟，栅极电容较小，对旌旗灯号的呼应速率较快。

栅极布局简略，易于建造和集成在芯片中。

场效应管（MOS管）栅极

场效应管按照三极管的道理开辟出的新一代缩小元件，有3个极性，栅极，漏极，源极，它的特色是栅极的内阻极高，接纳二氧化硅资料的能够达到几百兆欧，属于电压节制型器件。由大都载流子到场导电，也称为单极型晶体管。它属于电压节制型半导体器件。

一切的FET都有栅极、漏极（drain）、源极（source）三个端，别离大抵对应双极性晶体管的基极（base）、集电极（collector）和发射极（emitter）。除结型场效应管外，一切的FET也有第四端，被称为体（body）、基（base）、块体（bulk）或衬底（substrate）。这个第四端能够将晶体管调制至运转；在电路设想中，很少让体端阐扬大的感化，可是当物理设想一个集成电路的时辰，它的存在便是主要的。

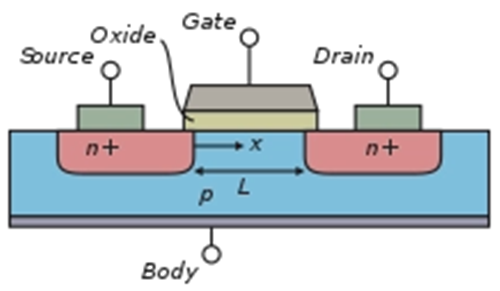

在图1中栅极的长度（length）L，是指源极和漏极的间隔。宽度（width）是指晶体管的规模，在图1中和横截面垂直。凡是环境下宽度比长度大很多。长度1微米的栅极限制最高频次约为5GHz，0.2微米则是约30GHz。

这些真个称号和它们的功效有关。栅极能够被以为是节制一个物理栅的开关。这个栅极能够经由过程建造或消弭源极和漏极之间的沟道，从而许可或障碍电子流过。若是受一个外加的电压影响，电子流将从源极流向漏极。体很简略的便是指栅极、漏极、源极地点的半导体的块体。

凡是体端和一个电路中最高或最低的电压相连，按照范例差别而差别。体端和源极偶然连在一路，由于偶然源也连在电路中最高或最低的电压上。固然偶然一些电路中FET并不如许的布局，比方级联传输电路和串叠式电路。

MOS管栅极开启电压阐发

节制机理上MOS-FET的栅极与管子的其余局部绝缘，靠栅源极电压来节制载流子活动。N-MOSFET是一块搀杂浓度较低的P型硅片作为衬底，并在源极S和漏极D两个地区建造两个搀杂浓度较高的N型半导体地区，经由过程欧姆电极与源极和漏极相连。

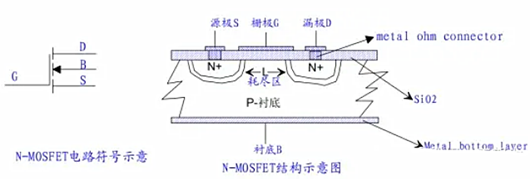

由图能够看出，栅极G和S、D极之间是有一层二氧化硅，是以，栅极与管子的其余局部绝缘。以是，这类FET称为绝缘栅型场效应管。在底层的金属衬底上引出电极B，称为反面栅极。

那末，栅极和其余局部绝缘，是若何影响载流子的活动的呢？谜底便是电场，见下图。

当Ugs=0时，MOS-FET便是两个共阳极的二极管，B极是大众阳极，S、D极是两个阴极。这时候，不论S、D之间加何种极性电压（固然不能跨越最大耐压），都不会有电流发生，此时能够为MOS-FET是停止的。

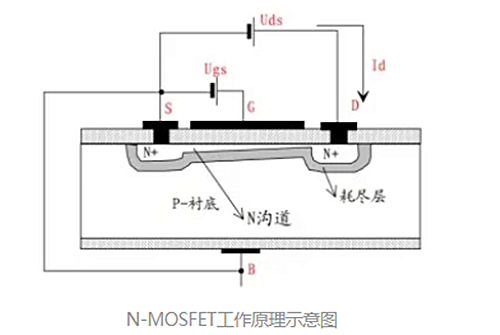

当背栅极B与源极短接，并给G、S极间加上正电压，如上图所示，那末就会构成一个与P-衬底相垂直的电场。当Ugs跨越某个临界值，垂直电场达到必然强度，较多的电子被吸收到P型硅外表，在两个N型半导体地区之间构成导电的N沟道，如许S、D极的N沟道构成一体，与上面的P型硅构成PN结。

此时，在D、S间施加正向电压，PN结反向停止，以是，D、S、N沟道区上面存在一层耗尽区，与背栅极衬底断绝开。那末，此时D、S极间，就会有不颠末衬底的电流，经由过程N沟道由漏区达到源区，构成泄电流Id。那末，咱们就把刚起头呈现N沟道的Ugs称为开启电压。
