BUCK电路是一种基于电感储能道理的DC-DC变更器，其触及到物理中的电磁感到和电能转换的根基道理。在BUCK电路中，经由过程节制输入占空比可变的PWM波切换开关管的导通和断开状况，将输入电源供给的直流电压转换为可调的低电压输入，从而知足差别电路的供电须要。
详细来讲，BUCK电路中的电感在导通状况下，将电流经由过程电感中间焦点的磁场转化为磁能，并将磁能存储在电感中。而在断开状况下，因为电感的自感感化，磁场会发生电压，将电磁能转化为电能，并经由过程输入端向负载供电。是以，经由过程节制开关管的导通和断开状况，实现了电能在电容和电感之间的周期性转换和调理，终究输入不变的直流电压。
别的，BUCK电路中的电容起到光滑输入电压的感化，经由过程在开关管导通状况下贮存电能，在断开状况下开释电能，光滑输入电压动摇。同时，为了确保不变输入电压，BUCK电路凡是接纳负反应节制，经由过程对输入电压停止采样，反应给微节制器，而后微节制器调理输入的PWM波的占空比，节制开关管的导通时辰和断开时辰，使得输入电压坚持在预约规模内。
降压式（Buck）变更器是一种输入电压≤输入电压的非断绝直流变更器，Buck变更器的主电路由开关管S1，二极管D，输入滤波电感L和输入滤波电容C组成，根基任务道理以下：

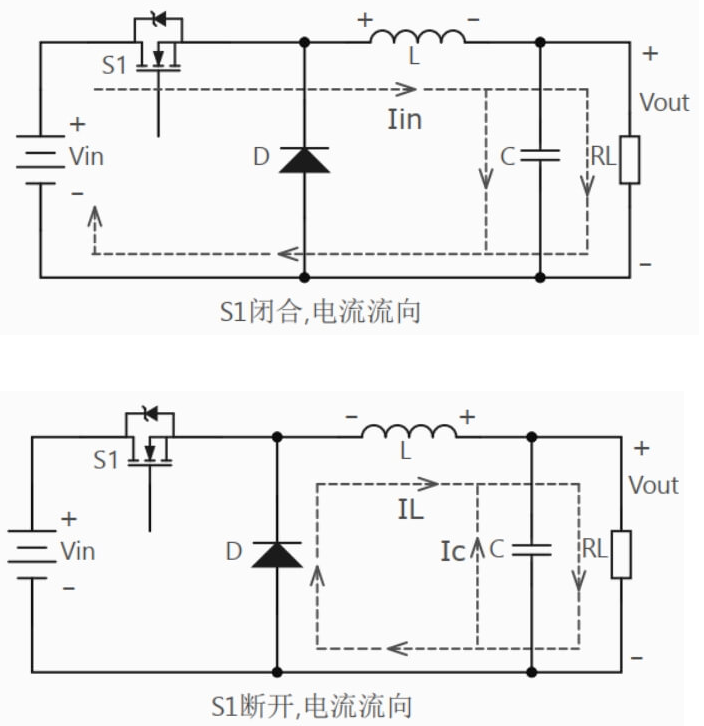

当开关管S1闭合时，电感L被充磁储能，流经电感的电流线性增添，同时给电容C充电，给负载RL供给能量（如左图所示），此时Vout电压迟缓回升，若S1一向闭合则终究Vout会类似即是Vin电压（S1有耗费压降）；
当开关管S1关断时，储能电感L经由过程续流二极管D放电，电感电流IL线性削减，输入电压Vout靠输入电容C放电Ic和减小的电感电流IL坚持(如右图所示)迟缓降落，若S1一向坚持关断，则Vout会终究降至0V；

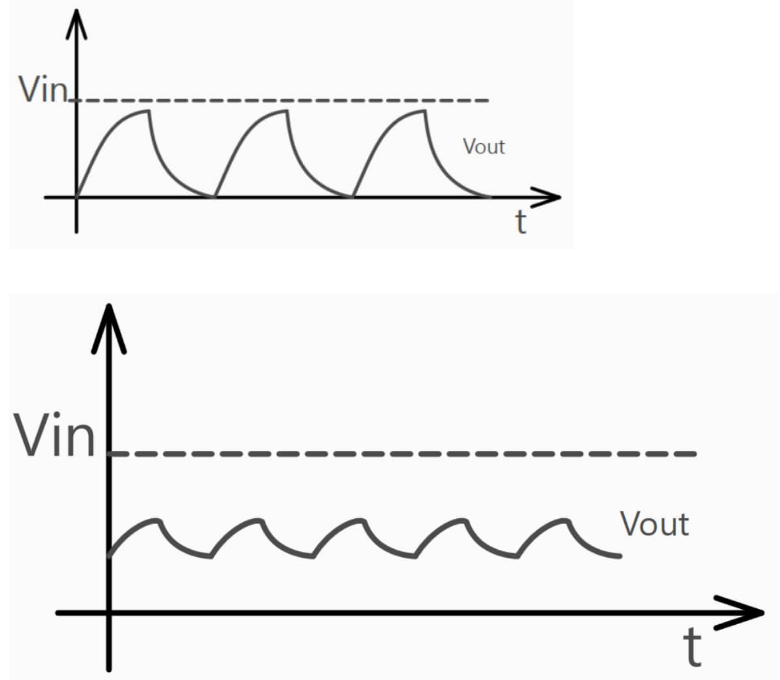

按上述描写，Buck输入电压Vout曲线类似以下左图所示：
由此可知，经由过程节制开关管S1开启关断的占空比，能够节制输入电压Vout的巨细（如上图所示）。
普通DCDC集成芯片外部会合成电压调理电路，经由过程芯片输入端接分压电阻器将输入电压采样到FB(VFB)端，也便是反应端，与基准电压对照后经由过程运放输入一个电压，与三角波对照，发生PWM旌旗灯号，驱动功率管，实现电压的闭环节制。

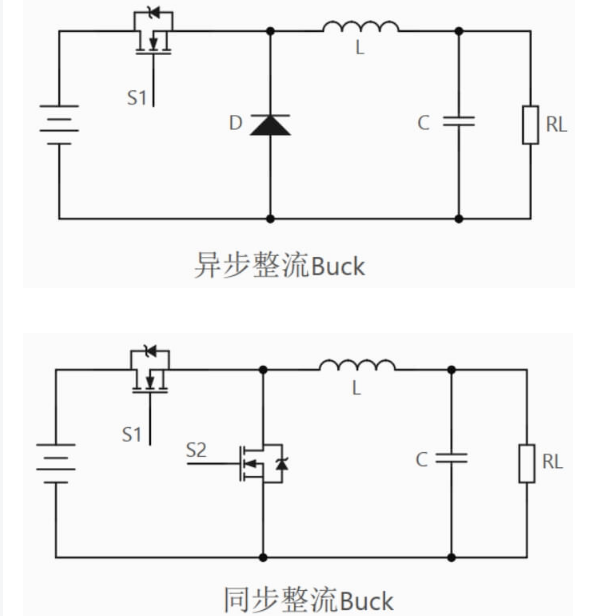

降压型(Buck)转换器按整流体例差别，分为异步整流型Buck和同步整流型buck：
非同步整流Buck
以上描写的经由过程二极管D来实现的续流回路，这类属于非同步整流型Buck转换器，也叫异步Buck转换器（见上图“异步整流Buck”）。
续流回路中接纳的是二极管，具备单向导电性，不须要外加电路节制其通断，是以它只要一个mos管（或说开关管）须要用电路节制，也就不必去夸大同步节制二极管，即能够懂得为非同步。
因为二极管须要必然导通压降能力导通，若是输入电流比拟大，那末就会有比拟大的额定耗损，别的一方面，若是输入电压是比拟低的时辰，比方说是1.2V，那末二极管导通压降就占了很大的比例。以是在大电流，小电压输入时辰效力偏低。
同步整流Buck
别的还有一种便是同步整流型Buck。同步Buck在电路中续流回路中利用的也是MOS管（Q2），即高低管都是MOS管，因为MOS管自身是须要外部节制的元器件，整流过程中必须按照电源的开关时序同步节制Q1与Q2，以是该电路懂得为同步（见右上图“同步整流Buck”）。
同步Buck的节制较为庞杂，须要额定的驱动电路和节制电路保障电路一般任务，若是死区时辰处置不妥，有能够高低管纵贯，形成MOS管破坏(这是指的是电源节制器外接同步整流MOSFET的环境)。对外部集成了节制器，高低管的电源办理芯片，因为MOSFET的特征已知，节制和MOSFET集成，能够很好的处理下面提到的节制题目，不须要过量担忧。
同步和异步的区分从外部来看是同步的不续流二极管。BUCK的输入电流是分红两个局部的，一个局部是来自电源，一个局部是来自异步电路中的这个二极管，同步电路把这个二极管用一个内置的MOSFET给替换了，可是这个MOSFET的开和关须要芯片外部额定的节制电路来坚持和开关MOSFET的相位干系。
从性价比、靠得住性和高电压输入场景表现，优先挑选异步BUCK电路。从功耗、效力和非持续任务场景噪声表现，优先挑选同步BUCK电路。
