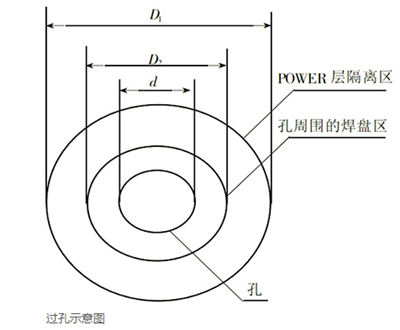

过孔(via)是多层PCB的首要构成局部之一，电路板上的孔，毗连差别层之间的线路，把电路板从平面布局变成平面布局。单层线路想不穿插太难了，双层或更多层线路，必须经由过程过孔来毗连。经由过程孔壁上的铜，联通高低层的电路铜线。单层 PCB，有些时辰没法布线，必须经由过程过孔换层。从设想的角度来看，一个过孔首要由两个局部构成，一是中间的钻孔(drill hole);二是钻孔四周的焊盘区，这两局部的尺寸巨细决议了过孔的巨细。
PCB过孔尺寸
PCB制作中不必然有任何规范的PCB通孔尺寸，由于PCB规范通孔尺寸在制作商和PCB制作商之间常常会有所差别。可是，很多PCB制作商都喜好利用经常利用的钻头尺寸，他们能够或许将它们称为规范PCB钻头尺寸。最罕见的尺寸之一是0.6毫米，但也凡是利用0.2毫米和0.3毫米。

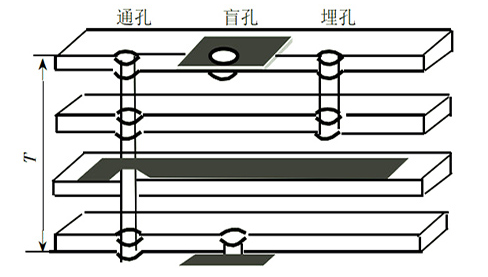

三种最罕见的PCB通孔范例：
电镀通孔
电镀通孔（PTH）是贯串PCB的一切层以毗连顶层和底层的通孔。您应当能够或许从PCB的一端到另外一端看到PTH。PTH能够是电镀的也能够长短电镀的。非电镀通孔不具备导电性，而电镀通孔具备电镀性，这象征着它在PCB的一切层中都是导电的。
盲孔
盲孔将PCB的外层（顶层或底层）毗连到一个或多个内层，但不会完整钻穿该板。盲孔的切确钻孔能够或许具备挑衅性，是以与PTH比拟，盲孔的制作本钱凡是更高。
埋入
埋入式过孔由于难以制作而还会增添PCB的本钱。这类过孔位于PCB的内层中，以毗连两个或多个内层。您看不到PCB外层的埋葬物。
制成板的最小孔径界说取决于板厚度，板厚孔径应小于5-8。
PCB焊盘过孔普通不小于0.6mm，由于小于0.6mm的孔开模冲孔时不易加工，凡是环境下以金属引脚直径值加上0.2mm作为焊盘内孔直径，如电阻的金属引脚直径为0.5mm时，其焊盘内孔直径对应为0.7mm，焊盘直径取决于内孔直径，以下：
孔直径（mm） 0.4 0.5 0.6 0.8 1.0 1.2 1.6 2.0
焊盘直径（mm） 1.5 1.5 2 2.5 3.0 3.5 4
对超越下面规模的焊盘直径可用以下公式拔取：
直径小于0.4mm的孔：D/d=0.5~3
直径大于2mm的孔：D/d=1.5~2
式中：（D-焊盘直径，d-内孔直径）
焊盘的内孔边缘到印制电路板边的间隔要大于1mm，如许能够防止加工时致使焊盘缺损。
