pn结电容

一块半导体晶体一侧搀杂成P型半导体，另外一侧搀杂成N型半导体，中间二者相连的打仗面称为PN结（英语：pn junction）。PN结是电子手艺中很多元件，比方半导体二极管、双极性晶体管的物资根本。PN结电容分为两局部，势垒电容和分散电容。

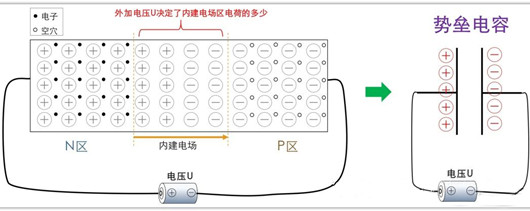

势垒电容

咱们晓得，P区空穴多，N区电子多，由于分散，会在中间构成内建电场区。N区何处落空电子带正电荷，P区何处获得电子带负电荷。

当给PN结加上不变的电压，那末不变后，内建电场区的厚度也会不变为一个值，也便是说内部电荷一定。若是PN结上的电压向反偏的标的目的增大，那末内建电场区厚度也增添，即内部电荷增加。反之，若是电压减小，那末内部电荷削减。

PN结两头电压变更，引发堆集在中间地区的电荷数目的转变，从而显现电容效应，这个电容便是势垒电容。

势垒宽度，也便是内建电场区的宽度，是与电压相干的。以是说，差别的电压下，势垒电容的巨细也是差别的。

二极管在反偏时，势垒电容起首要感化，而正偏时，分散电容起首要感化。

分散电容

当有外加正向偏压时，在 p-n 结两侧的少子分散区内，都有一定的多数载流子的堆集，并且它们的密度随电压而变更，构成一个附加的电容效应，称为分散电容。

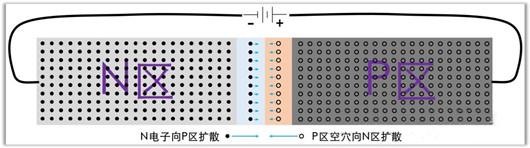

当PN结加上正向电压，内部电场区被减弱，由于浓度差别，P区空穴向N区分散，N区的电子向P区分散。

分散的空穴和电子在内部电场区相遇，会有局部空穴和电子复合而消逝，也有局部不消逝。不复合的空穴和电子穿过内部电场区，空穴进入N区，电子进入P区。

进入N区的空穴，并不是立马和N区的多子-电子复合消逝，而是在一定的间隔内，一局部持续分散，一局部与N区的电子复合消逝。

明显，N区中接近内部电场区处的空穴浓度是最高的，间隔N区越远，浓度越低，由于空穴不时复合消逝。同理，P区也是一样，浓度跟着阔别内部电场区而逐步下降。

当内部电压不变不变的时辰，终究P区中的电子，N区中的空穴浓度也是不变的。也便是说，P区中存储了数目一定的电子，N区中存储了数目一定的空穴。若是内部电压不变，存储的电子和空穴数目就不会发生变更，也便是说不变存储了一定的电荷。

可是，若是电压发生变更，比方正向电压下降，电流减小，单元时辰内涌入N区中的空穴也会减小，如许N区中空穴浓度一定会下降。同理，P区中电子浓度也下降。以是，不变后，存储的电子和空穴的数目想比之前会更少，也便是说存储的电荷就变少了。

电压变更，存储的电荷量也发生了变更，跟电容的表现如出一辙，这电容便是分散电容了。

势垒电容与分散电容区分

接洽：二者都具备电容效应

区分：势垒电容是由于空间电荷区的宽窄变更来发生的，而正偏的时辰空间电荷区很窄，势垒电容很小，类似能够疏忽，即势垒电容首要发生在pn结反偏期间；分散电容是靠非均衡少子的分散活动构成的浓度梯度发生的，反偏时首要是均衡少子在活动，耗尽层的宽度很宽，内建电场限定着非均衡少子的分散活动，根基能够疏忽，是以分散活动首要发生在pn接正偏期间。

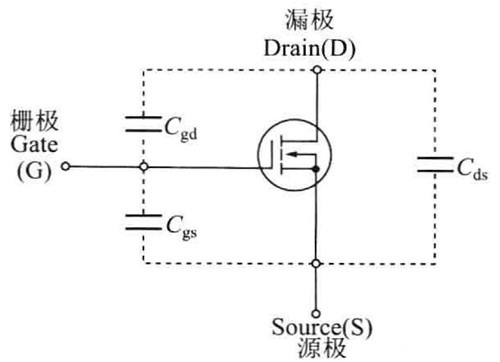

mos结电容

是半导体，就有PN结，有PN结，就有结电容。

虽然结电容的容量很是小,对电路不变性的影响倒是不容轻忽的，处置不妥常常会引发高频自激振荡。更加倒霉的是,栅控器件的驱动原来只要要一个节制电压而不须要节制功率,可是任务频次比拟高的时辰,结电容的存在会耗损可观的驱动功率，频次越高,耗损的功率越大。

这也便是咱们凡是以为，MOSFET的GS南北极之间是一个高阻值的电阻，可是在设想开关电源的时辰，咱们凡是须要加粗Gate极的PCB走线。保证在开关的进程中，驱动MOSFET的刹时电流比拟大，有充足的通流才能。这恰是由于极间等效电容的存在。
