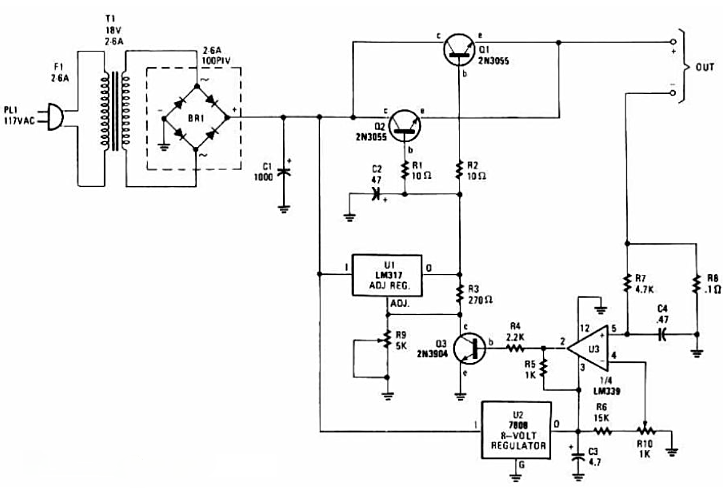

可调稳压电池充电器电路图

这款可调稳压电池充电器电路合用于串连/并联毗连的单节电池或多节电池；电池的最大电压应为最大 18V。

晶体管 Q1 和 Q2 作为串连稳压器毗连，以节制电池充电器的输入电压和充电电流速度。LM-317 可调电压调理器向功率晶体管 Q1 和 Q2 的基极供给驱动旌旗灯号。

电位器 R9 设置输入电压电平。电流采样电阻器 R8（一个 0.1 ohm/5W 单位）毗连在负输入引线和电路接地之间。对流过 R8 的每安培充电电流，其上会发生一个 100mV 的输入。R8 上发生的电压被奉送到比拟器 U3 的一个输入端。比拟器的另外一个输入毗连到可变电阻器 R10。

跟着电池两头的充电电压起头降落，经由过程 R8 的电流减小。而后U3的电压馈入脚5降落，比拟器输入跟从，封闭Q3，实现旌旗灯号的轮回途径以调理电池的充电电流。

充电电流能够经由过程调理 R10 来设置所需的电流。电路的输入电压由R9设定，按照须要调剂R9取得准确的电压输入值。

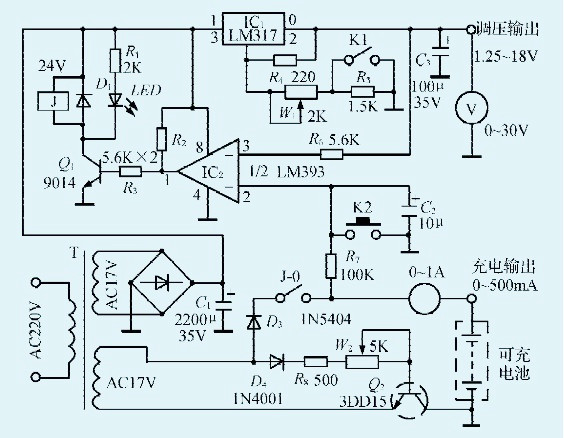

可调稳压、充电双功效电路图

该电路既可供给稳压电源输入（1.25-19V持续可调），又可供给脉动电压充电输入，且充电电流持续可调（0-500mA），电路如图所示。

电路任务道理：

可调稳压输入局部：IC1为三端可调稳压集成电路LM317，调理W1可转变输入电压。为了取得较细的调理电压，本电路分两挡调理，K1闭合时可输入1.25-12.6v,K1断开时可输入9-19V。脉动充电局部：IC2为电压比拟器，充电的预置电压经R6进入IC2的（3）脚（正相输入端）。

电池电压经R7进入IC2的（2）脚反相输入端，与预置电压遏制比拟：起头充电时，电池电压低于预置电压，IC2正相端（③脚）电压高于反相端（②脚），输入端（①脚）输入高电平，Q1导通，继电器J得电，常开触点J-0闭合，给电池充电，LED点亮，唆使正在充电；当电池电压降低至预置电压时，IC2输入低电平，Q1遏制，继电器J失电，触点断开，遏制充电，LED燃烧，表现充电竣事。调理W2，可调理充电电流。

元器件挑选：

电源变压器T可接纳带中间抽头的旧口角电视机变压器，将中间抽头剪开便可成为双绕组。IC1为LM317，最大输入电流为1.5A，如需输入更大电流，可接纳多个并联。IC2为电压比拟器LM393,Q2可用3DD15或其余NPN型中功率管，能够不必加绝缘与IC 装配在统一块散热板或机壳上。须要提醒的是：调压输入与充电不要同时利用。

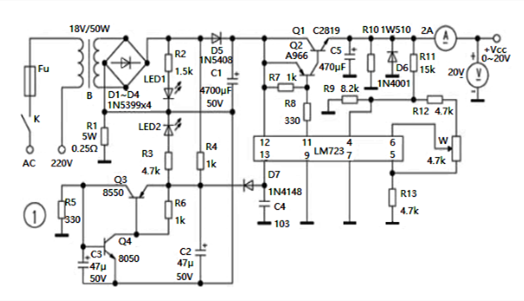

可调稳压电源电路设想

带过流掩护的直流可调稳压电源的首要装配是通用稳压集成块LM723，它包罗启动电路、恒流源、参考稳压源、 过流掩护等。

共同大功率调理管，可输入0~20规模内的持续可调不变电压。最大输入电流可达2A，具备过流掩护功效，可作为手机和BP机的维修电源，也可用于电池充电。电路如图所示。

一般利用时，白色和绿色发光二极管同时发光。调理电位器W可在0~20规模内调理输入电压。当输入端呈现过流或短路时，R1两头压降大于0.6V，Q3和Q4导通，绿灯燃烧，LM723电压降至近0V，外部检测电路任务，输入23V高压和Q1，Q2 被堵截。

是以，不电压输入，起到掩护感化。仅当计较机封闭偏重新启动时，输入才可用。为了保障调理管Q1在输入额外电流时不会烧坏，应装配充足尺寸的散热器。

全部电源能够利用塑料盒作为外壳，其前板可装备电流表，电压表，开关和电位器，输入端子和红绿发光二极管。只需元器件好，电路无需调试便可一般任务。此中，最好利用入口的C2819、2N3395等大功率管为Q1，LM723、MC1723等都可作为IC。
