运算缩小器外部电路图,布局道理详解-KIA MOS管

典范运算缩小器外部框图：

运算缩小器的外部布局

规范的运算缩小器都包罗以下三个局部：

差动输入级

以一差分缩小器作为输入级，供给高输入阻抗和低噪声缩小的功效。

增益级

运算缩小器电压增益的首要来历，将输入旌旗灯号缩小转为单端输入后送往下一级。

输入级

输入级的需要包含低输入阻抗、高驱能源、限流和短路掩护等功效。

其余在运算缩小器内必备的电路还包含供给各级电路参考电流的偏置电路（bias circuits）。

电流镜与偏置电路

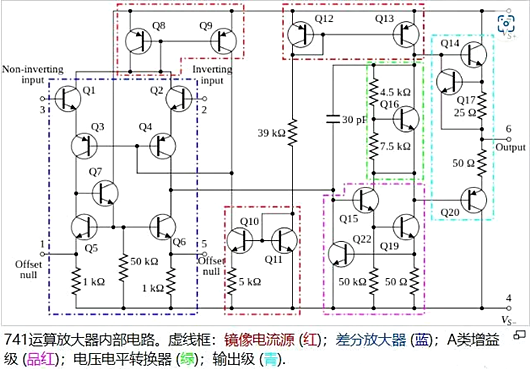

右图中，以白色虚线标示的地区为741运算缩小器的偏置电路及其电流镜。741运算缩小器外部各级所操纵的偏置电流均来自此区，而这些偏置电流的泉源是39KΩ的电阻R1、NPN晶体管Q11和PNP晶体管Q12。

正负电源的差值扣掉Q11与Q12的基极-发射极电压后，再遵照欧姆定律除R1的值，便可获得参考电流源的巨细：

上式中Vbe是双载流子晶体管的基极-发射极电压，对任务在缩小区（active region）的双载流子晶体管而言，Vbe凡是在0.7V摆布。

参考电流Iref经过Q11/Q10/R2组成的韦勒电流源复制后，再由Q8/Q9组成的电流镜决议输入级的偏置电流，从而决议输入级的直流状况（DC condition）。

这个偏置电路的首要功效在于供给很是不变的定电流（constant current）给缩小器的输入级，可以或许让输入的共榜样围更大，晶体管不会因为输入共模电压的转变而分开应有的任务区。

假定当输入级晶体管Q1/Q2的偏置电流起头降落时，供给电流给Q1/Q2的电流源Q8会侦测到这个转变，进而转变从Q9流向Q10的电流。此时因为Q9与Q10的集电极度与Q3/Q4的基极度相连，当Q9的电流降落时，Q3/Q4的基极电流必须增添，以知足由Q10与R2所设定的电流值。

又因为Q3/Q4的基极电流增添，迫使Q3/Q4的发射极电流也必须增添，亦行将全部输入级的偏置电流拉回本来的巨细。如许的机制同即是一个高增益的负反应体系，可以或许或许让输入级的直流任务点（DC operating point）加倍不变，进而让输入级的全体效力更好。

Q12/Q13组成的电流镜担任供给增益级电路的偏置电流，让增益级的直流任务点不受其输入电压的搅扰而飘移。

差动输入级

深蓝色的虚线所围起来的地区是741运算缩小器的输入级，一共有七颗晶体管Q1至Q7。NPN晶体管Q1与Q2组成的差动对（differential pair）是全部741运算缩小器的输入端。

别的，Q1/Q2各是一个射极跟从器（emitter follower），接至共基极组态的PNP晶体管Q3/Q4。Q3与Q4的用处是电压位准移位器（level shifter），将输入级的电压位准调剂至恰当的地位，用以驱动增益级的NPN晶体管Q16。Q3/Q4的别的一个服从便是作为按捺输入级偏置电流飘移的节制电路。

Q5至Q7组成的电流镜是输入级差动缩小器的有源式负载。NPN晶体管Q7的感化首要在于操纵自身的共射增益增添Q5与Q6电流镜复制电流的精准度。同时，这个电流镜组成的有源式负载也以以下的进程将差动输入旌旗灯号转为单端输入旌旗灯号至下一级：

由Q3流出的旌旗灯号电流（亦即因输入旌旗灯号转变而引发的电流成份，与偏置电流有关）会流入电流镜的输入端，也便是Q5的集电极。电流镜的输入端则是Q6的集电极，毗连至Q4的集电极。Q3的旌旗灯号电流流进Q5，经过电流镜复制到Q6，是以Q3与Q4的旌旗灯号电流在此被相加。

对差动旌旗灯号而言，Q3和Q4的旌旗灯号电流巨细相称、标的目的相反。是以相加的成果会即是本来旌旗灯号电流的两倍。至此，差动输入转换至单端输入的法式已完成。差动输入级送至增益级的电压即是旌旗灯号电流与Q4和Q6集电极电阻并联的乘积，对旌旗灯号电流而言，Q4和Q6集电极电阻的值很是高，是以开环的增益很是高。

出格值得一提的是，741运算缩小器的输入端电流并不即是零，现实上741运算缩小器的等效输入电阻约为2MΩ，这个非抱负景象致使741运算缩小器两个输入端之间的直流电压准位会有些微的差别，这个差别称为输入端偏移电压（input offset）。在Q5和Q6的发射极有两个用来消弭输入端直流电压偏移的端点（offset null），可以或许借由外加直流电压将输入端偏移电压消弭。

增益级

上图中紫色虚线标示的地区是741运算缩小器的增益级。此增益级电路操纵一个达灵顿晶体管Q15与Q19，作为741运算缩小器增益的首要来历。Q13与Q16是达灵顿晶体管的有源负载，而电容C1从增益级的输入端毗连至输入端，感化是不变输入旌旗灯号。这类技能在缩小器电路设想中相称罕见，称为米勒弥补（Miller Compensation）。

米勒弥补会在缩小器的旌旗灯号途径上置入一个主顶点（dominant pole），降落其余顶点对旌旗灯号不变度的影响。凡是741运算缩小器主顶点的地位只要10Hz，也便是当741运算缩小器在开环的环境下，对频次高于10Hz的交换输入旌旗灯号，增益只要本来的一半（在主顶点，缩小器的增益降落3dB，即本来增益的一半）。米勒弥补电容能削减高增益缩小器的不变度题目，出格是若是运算缩小器有外部的频次弥补机制，可以或许或许让操纵者更简略单纯地操纵。

输入级

741运算缩小器的输入级由图中绿色及浅蓝色虚线包围的地区组成。绿色地区包含NPN晶体管Q16和两个电阻R7与R8，首要的功效是电压位准移位器，或是Vbe的倍增器。

因为基极度的偏置已牢固，是以Q16集电极至发射极度的压降恒为必然值。假定Q16的基极电流为零，则其基极至发射极间的跨压约为0.625V（亦为R8的跨压），故R7与R8的电流相称，跨过R7的电压约为0.375V。

是以Q16集电极至发射极间的跨压约为0.625V+0.375V=1V。这个1V跨压会对741运算缩小器的输入旌旗灯号形成轻细的交越失真（crossover distortion），偶然候在某些用分立式器件完成的741运算缩小器会改用两个二极管代替Q16的功效。

浅蓝色虚线包围的地区，包含晶体管Q14、Q17，和Q20，组成741运算缩小器的输入级。加上Q16所设定的偏置，这个输入级根基上是一个AB类（class AB）推挽式（push-pull）发射极跟随器（Q14与Q20），鞭策输入级的晶体管是Q13与Q19。741运算缩小器的输入级电压摆幅（output swing）最高约可比正电源低1V，由晶体管的集电极-发射极饱和电压（Vce(sat)）所决议。

25Ω电阻R9的功效是限定经由过程Q14的电流，最大值不跨越25mA。对Q20而言，限流的功效则借由侦测流过Q19发射极电阻R11的电流，再以此节制Q15的基极偏置电流来告竣，尔后来的741运算缩小器对限流功效有更多改进的设想。固然741运算缩小器的输入阻抗不如抱负运算缩小器所要求的即是零，不过在毗连成负反应组态操纵时，其输入阻抗确切很是靠近零。
