电源切换电路,双电源切换电路图,保藏进修-KIA MOS管
信息来历：本站 日期：2023-11-02
两个打仗器，一个中间继电器完成简略单纯的双电源切换。

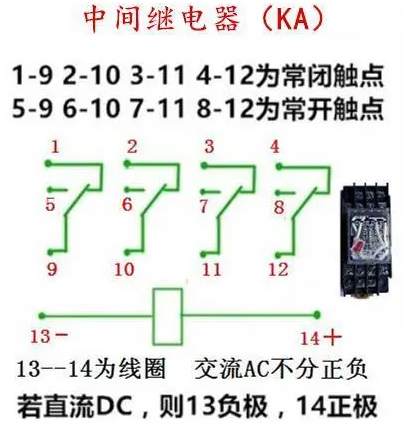

接线图
通俗的8脚中间继电器便可，线圈电压为AC220。

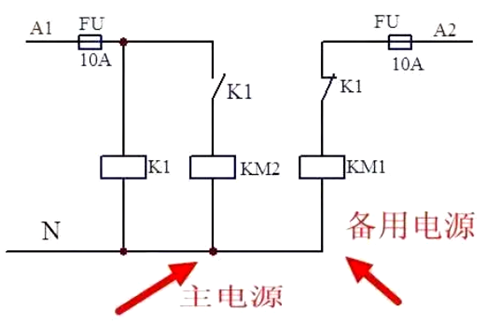

电源切换电路道理图
主电源供电时，中间继电器K1线圈得电，K1的常开点闭合，交换打仗器KM2线圈得电，K1的常闭触点断开，KM1线圈没法任务。当主电源断电时，K1的常开点复位打仗器KM2线圈失电，K1常闭触点复位打仗器KM1线圈得电，备用电源供电。

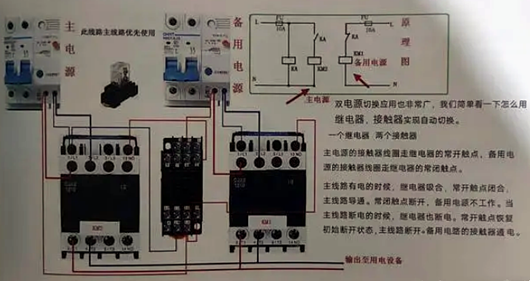

什物接线图

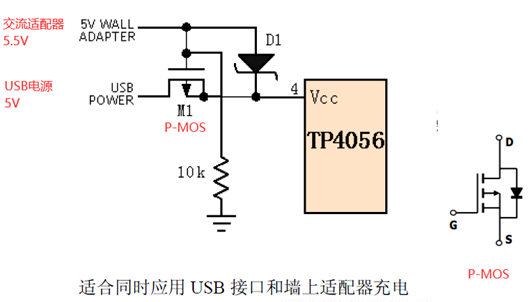

电路图：
电路现实景象：
只拔出交换适配器，电路会主动切换为交换适配器供电。只拔出USB-5V电源，电路会主动切换为USB供电。同时将交换适配器和USB-5V电源接入电路，因为交换适配器的输出电压普通为 5.5V以上，比USB电源的5V略高，电路会主动切换为交换适配器供电。
电路道理：
电路由1个P-MOS（如AO3401）、1个二极管（保举用肖特基，压降小）、1个恰当阻值的下拉电阻 构成。假定USB电源电压为5.0V，交换适配器的电压为5.5V，比USB的略高。
当交换适配器的 5.5V零丁接入时，二极管导通，电路主动切换为交换适配器供电，此时用电端电压为 5.5 - 0.3 =5.2V。当USB-5V零丁接入时，P-MOS的DS寄生二极管起首导通，S极电压为 5 - 0.7 =4.3V，而此时的G极被下拉电阻拉低为0V，故 Vgs =0 - 4.3 =-4.3V。-4.3V < P-MOS的GS最低导通门限电压，因而 P-MOS导通，以后用电端电压为 5 - I*Ron。
因为MOS的导通电压都比拟低，约几十mΩ，且普通电路电流都不会跨越2A，故P-MOS的导通压降几近能够不计。能够很是高效的将5V输出至用电端。当交换适配器5.5V与USB-5V同时接入时，肖特基D1导通，此时 P-MOS的G极电压为 5.5V，S极电压为 5.2V，Vgs =5.5 - 5.2 =0.3V，0.3V > P-MOS的GS最低导通门限电压，因而 P-MOS关断。电路便主动切换为由输出电压较高的交换适配器供电。
