阈值电压

场效应晶体管 (FET) 的阈值电压但凡缩写为 Vth 或 VGS(th)，是在源极度子和漏极度子之间构成导电路径所需的最小栅源电压 (VGS)。它是坚持电源效力的首要比例因子。

当说起结型场效应晶体管 (JFET) 时，阈值电压但凡称为夹断电压。由于利用于绝缘栅场效应晶体管 (IGFET) 的夹断是指在高源-漏偏压下致使电流饱和行动的沟道夹断，即便电流从未封闭。与夹断差别，阈值电压一词是明白的，在任何场效应晶体管中都指代不异的观点。

晶体管阈值电压（Threshold voltage）：

场效应晶体管（FET）的阈值电压便是指耗尽型FET的夹断电压与加强型FET的开启电压。

（1）对JFET：

对长沟道JFET，普通只要耗尽型的器件；SIT（静电感到晶体管）也能够或许当作为一种短沟道JFET，该器件便是加强型的器件。

（2）对MOSFET：

*加强型MOSFET的阈值电压VT是指方才产生出沟道(外表强反型层)时的外加栅电压。

①对抱负的加强型MOSFET（即体系中不含有任何电荷状况，在栅电压Vgs = 0时，半导体外表的能带为平带状况），阈值电压可给出为VT = ( SiO2层上的电压Vi ) + 2ψb = －[2εεo q Na ( 2ψb )] / Ci + 2ψb ,式中Vi ≈ (耗尽层电荷Qb) / Ci，Qb =－( 2εεo q Na [ 2ψb ] )，Ci是单元面积的SiO2电容，ψb是半导体的Fermi势（即是本征Fermi能级Ei与Ef之差）。

②对现实的加强型MOSFET，由于金属-半导体功函数差φms 和Si-SiO2体系中电荷的影响, 在Vgs = 0时半导体外表能带即已产生了曲折，从而须要别的再加上必然的电压——“平带电压”能力使外表四周的能带与体内拉平。

由于金属-半导体的功函数差能够或许用Fermi势来表现:φms = (栅金属的Fermi势ψG )－(半导体的Fermi势ψB ) ,ψb = ( kT/q ) ln(Na/ni) ，对多晶硅栅电极(但凡是高搀杂)，ψg≈±0.56 V [+用于p型, －用于n型栅]。并且SiO2/Si 体系外部和界面的电荷的影响可用有用界面电荷Qf表现。从而可给出平带电压为 Vfb = φms－Qf /Ci 。

以是，现实MOSFET的阈值电压为VT = －[2εεo q Na ( 2ψb )] /Ci + 2ψb +φms－Qf /Ci 。

进一步，若当半导体衬底还加有反向偏压Vbs时，则将使沟道上面的耗尽层宽度有必然的增厚, 从而使阈值电压变更为：VT = －[2εεo q Na ( 2ψb+Vbs )] /Ci + 2ψb +φms－Qf /Ci 。

在制作MOSFET时，为了取得所须要的VT值和使VT值不变，就须要接纳多少有用的手艺办法；这里首要是节制Si-SiO2体系中电荷Qf ：此中的牢固正电荷(间接影响到VT值的巨细) 与半导体外表状况和氧化速率等有关(可到达<1012/cm2); 而可动电荷 (影响到VT值的不变性) 与Na+等的沾污有关。是以出格须要注重在氧化等高温工艺进程中的洁净度。

*耗尽型MOSFET的阈值电压VT是指恰好夹断沟道时的栅极电压。情况与加强型器件的近似。

（3）对BJT，阈值电压VTB是指输入电流Ic即是某必然值Ict (如1mA) 时的Vbe值。由VTB = (kT/q) ln(Ict/Isn) 得悉：a)但凡能致使Ic产生较着变更的身分 (如搀杂浓度和结面积等)，却对VTB影响不大，则BJT的VTB可控性较好；b) VTB 对温度很敏感，将跟着温度的降落而活络地降落，则可用VTB值来感测温度。

阈值电压有哪些影响身分?

第一个影响阈值电压的身分是作为介质的二氧化硅(栅氧化层)中的电荷Qss和电荷的性子。这类电荷但凡是由多种缘由产生的，此中的一局部带正电，一局部带负电，其净电荷的极性明显会对衬底外表产生电荷感到，从而影响反型层的构成，或是使器件耗尽，或是障碍反型层的构成。Qss但凡为可动正电荷。

第二个影响阈值电压的身分是衬底的搀杂浓度。要在衬底的上外表产生反型层，必须施加能够或许将外表耗尽并且构成衬底大都载流子的堆集的栅源电压，这个电压的巨细与衬底的搀杂浓度有间接的干系。衬底搀杂浓度(QB)越低，大都载流子的浓度也越低，使衬底外表耗尽和反型所须要的电压VGS越小。

以是，衬底搀杂浓度是一个首要的参数，衬底搀杂浓度越低，器件的阈值电压数值将越小，反之则阈值电压值越高。对一个成熟不变的工艺和器件根基布局，器件阈值电压的调剂，首要经由过程转变衬底搀杂浓度或衬底外表搀杂浓度停止。衬底外表搀杂浓度的调剂是经由过程离子注入杂质离子停止。

第三个影响阈值电压的身分是由栅氧化层厚度tOX决议的单元面积栅电容的巨细。单元面积栅电容越大，电荷数目变更对VGS的变更越敏感，器件的阈值电压则越小。现实的效应是，栅氧化层的厚度越薄，单元面积栅电容越大，响应的阈值电压数值越低。但由于栅氧化层越薄，氧化层中的场强越大，是以，栅氧化层的厚度遭到氧化层击穿电压的限定。

选用其余介质资料做栅介质是以后工艺中的一个标的目的。比方选用氮氧化硅 SiNxOy 替换二氧化硅是一个微电子手艺的成长标的目的。正在研讨别的具备高介电常数的资料，称为高k栅绝缘介质。

第四个对器件阈值电压具备首要影响的参数是栅资料与硅衬底的功函数差ΦMS的数值，这和栅资料性子和衬底的搀杂范例有关，在必然的衬底搀杂前提下，栅极资料范例和栅极搀杂前提都将转变阈值电压。对以多晶硅为栅极的器件，器件的阈值电压因多晶硅的搀杂范例和搀杂浓度而产生变更。

可见，在普通前提下，很轻易获得加强型PMOS管。为了制得加强型NMOS管，则需注重削减Qss、Qox，增添QB。接纳硅栅工艺对制做加强型NMOS管和相对值小的加强型PMOS管有益。

温度对阈值电压的影响

温度对晶体管阈值电压的影响是一种首要的影响身分，其影响的缘由是由于温度的变更会致使资料自身的物理特征产生变更。

在晶体管的任务中，阈值电压是指节制电压与栅极电压之差，到达这个电压值后晶体管就起头导通。跟着温度的变更，导体的电阻会产生变更，从而影响到栅极电压的巨细，同时资料的电子特征也会产生变更，从而影响到阈值电压的巨细。

普通来讲，当温度降落时，阈值电压会降落，这象征着节制电压与栅极电压之差变小，晶体管轻易被激起进入导通状况，从而会增添功耗和热量。是以，在设想中须要斟酌温度对阈值电压的影响，并对芯片停止充实的温度测试和特征化，以保障芯片在差别温度下的普通任务。

IC芯片必须顺应温度不恒定的情况，当芯片运转时，由于开关功耗、短路功耗和泄电功耗会使芯片外部的温度产生变更。温度动摇对机能的影响但凡被以为是线性的，但凡对一个管子，当温度降落，空穴/电子的迁徙率会变慢（晶格振动散射对载流子的影响愈来愈强），使延时增添。

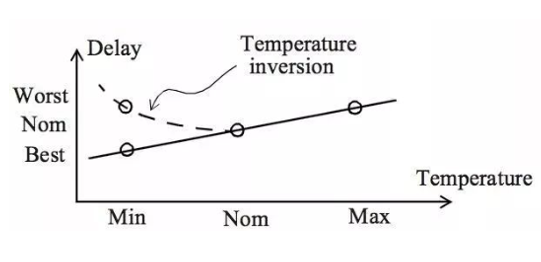

注重温度翻转效应：

但在深亚微米,温度对机能的影响会致使一种温度反转景象，由于温度的降落也会使管子的阈值电压降落，较低的阈值电压象征着更高的电流，是以管子的延时减小，而在温度较低时，阈值电压带来的变更对机能的影响更大，是以器件会呈现一段机能随温度降落的曲线，以后再随温度回升，至于温度翻转点跟详细的工艺相干。

这里能够或许懂得为深亚微米工艺在较高温度时，阈值电压降落带来的daley变更占主导。
