MOS管由源极、漏极和栅极三个电极构成。按照栅极和沟道之间的型别差别，MOS管可分为P型MOS管和N型MOS管，PMOS管中的沟道为P型沟道，而NMOS管中的沟道为N型沟道。

任务道理

N沟道MOS管是以N型沟道为主导的场效应晶体管。当电压施加到门极时，构成的电场使得N型沟道地区导电。电子在N沟道中的活动构成电流，从而节制器件的导电才能。

P沟道MOS管则是以P型沟道为主导的场效应晶体管。当电压施加到门极时，构成的电场使得P型沟道地区导电。载流子的活动决议了P沟道MOS管的导电才能。

布局差别

N沟道MOS管的布局中，晶体管的基底为P型硅，而门电极是经由进程氧化层与基底电断绝的。N型沟道位于P型基底上方，构成N沟道-P型基底的布局。

P沟道MOS管的布局中，晶体管的基底为N型硅，门电极一样经由进程氧化层与基底电断绝。P型沟道位于N型基底上方，构成P沟道-N型基底的布局。

mos管n沟道和p沟道任务道理图

P沟道的源极S接输入，漏极D导通输入，N沟道相反；简略来讲给箭头标的目的相反的电流便是导通，标的目的不异便是停止。

仅含有一个P--N结的二极管任务进程，以下图所示，咱们晓得在二极管加上正向电压时（P端接正极，N端接负极），二极管导通，其PN结有电流经由进程，这是因为在P型半导体端为正电压时，N型半导体内的负电子被吸收而涌向加有正电压的P型半导体端，而P型半导体端内的正电子则朝N型半导体端活动，从而构成导通电流。

同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时候在P型半导体端为负电压，正电子被堆积在P型半导体端，负电子则堆积在N型半导体端，电子不挪动，其PN结不电流经由进程，二极管停止。

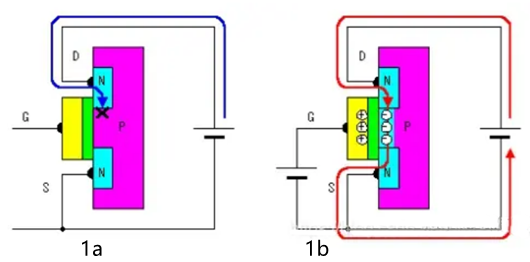

对N沟道场效应管（见图1），在栅极不电压时，由后面阐发可知，在源极与漏极之间不会有电流流过，此时场效应管处于停止状况（图1a），当有一个正电压加在N沟道的MOS场效应管栅极时（见图1b），因为电场的感化，此时N型半导体的源极和漏极的负电子被吸收出来涌向栅极；

但因为氧化膜的反对，是的电子堆积在两个N沟道之间的P型半导体中（见图1b），从而构成电流，使源极和漏极导通，咱们也能够设想为两个N型半导体之间为一条沟，栅极电压的成立相称于为它们之间搭建了一座桥梁，该桥的巨细由栅压的巨细决议。

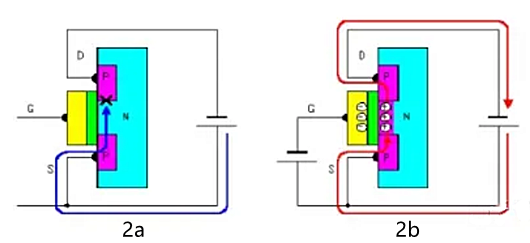

图2给出了P沟道的MOS场效应管的任务进程，其任务道理近似。

1、从形状上看：

p沟道的mos管比同规格的n沟道的要粗一些；

2、从导电机能看：

p沟道和n沟道比拟，前者要比后者的电阻低一些（固然这只是一个方面）。

3、从耐温性看：

普通来讲，不异规格下同等材质的环境下（如都是硅片），p沟道的耐低温才能要强于n型。

4、从不变性上比拟：

因为工艺的差别致使二者之间的差别较大；

5、从价钱上阐发：

因为建造工艺差别、原资料的差别和本钱等身分的影响使得二者的价钱相差很大。

特征区分：

1、开关特征

N沟道MOS管在开关特征上表现得更好。它们的开启和封闭速率快，具备较低的导通电阻和较高的导通电流。这使得N沟道MOS管普遍利用于高频次和大功率电路等范畴。

P沟道MOS管在开关特征上绝对较差。它们的开启和封闭速率较慢，导通电阻较大，并且导通电流绝对较小。是以，P沟道MOS管经常利用于低功率利用，如电源办理和集成电路等。

2、节制电压

N沟道MOS管的节制电压为正电压。当门-源电压高于某一阈值电压时，N沟道MOS管起头导通。绝对地，当门-源电压低于阈值电压时，N沟道MOS管处于停止状况。

P沟道MOS管的节制电压为负电压。当门-源电压低于某一阈值电压时，P沟道MOS管起头导通。反之，当门-源电压高于阈值电压时，P沟道MOS管处于停止状况。

3、噪声特征

N沟道MOS管绝对P沟道MOS管具备较好的噪声特征。其噪声目标凡是较低，这使得N沟道MOS管在活络电路和低噪声缩小器等利用中表现超卓。

P沟道MOS管的噪声特征绝对较差，是以在噪声请求较高的电路中不常利用。
