zvs电路图,ZVS电路道理(零电压开关)-KIA MOS管


ZVS (Zero Voltage Switching) 是一种电源转换手艺,其目标是在开关功率电路中实现零电压开关。ZVS电源的任务道理是经由进程节制开关管的导通和关断机会,实现电源的高效转换。


零电压开关(ZVS)道理

zvs电路图,零电压开关

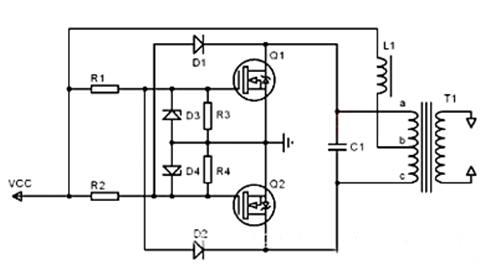

图2-1 零电压开关道理图(直流供能)

zvs电路图,零电压开关

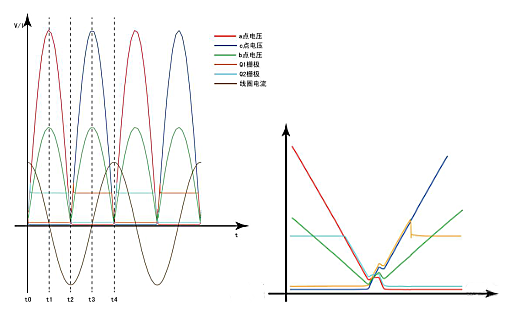

图2-2 零电压开关波形图及其t2时辰波形图


1.上电时L1通入的电流为零,电源经由进程R1、R2是Q1、Q2导通,L1电流逐步增添,因为两个开关管特征差别,将致使流入两个开关管的电流差别,假定Q1电流大于Q2电流,以是Q1栅极电压高于Q2栅极电压,经由进程两个二极管D1、D2,使得a点电压低于c点电压,故T1将发生b为正,a为负的感到电压,因而经由进程T1构成正反应,使Q1导通,Q2停止。实现启动进程。


2.(t0~t1时候)稳态Q1导通时,因为上个周期T1电流为a到c,并且C1两头电压为零。因为电流不能渐变,T1电流将对C1充电,C1逐步为a负c正的电压,并且正弦变大,T1电流正弦变小。此时a电压被Q1下拉到0V,以是C点电压正弦变大,Q1栅极电压被D3稳压管钳位,Q1时钟坚持导通。

zvs电路图,零电压开关

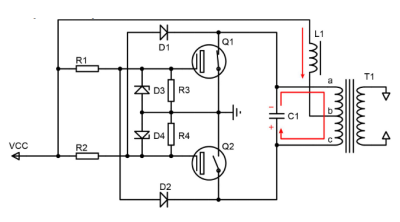

图2-3 (t0~t1)Q1导通,T1电流对C1充电


4.(t1~t2时候)C1起头经由进程T1由c到a放电,C1电压即c点电压正弦变小,T1电流由c到a正弦变大。

zvs电路图,零电压开关

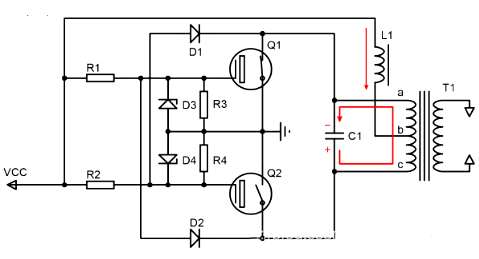

图2-4 (t1~t2)C1对T1绕组放电,当C1电压为0摆布时,Q1关断,Q2导通


5.(t2时候)当C1才能根基放完时,c点电压降落到MOS管阀值电压摆布,将经由进程D2使Q1进入缩小区。此时C1对T1绕组由c到a放电电流到达最大值。同时因为Q1进入缩小区,a点电压逐步回升,同时经由进程D1使Q2也进入缩小区。


6.(t2时候)C1放电终了,T1绕组由c到a电流到达最大值,将像C1充电,使C1充电为a正c负的电压,同时C1两头电压正弦变大。此时两个MOS管同时进入缩小区。


7.(右图)因为T1对C1的延续充电,C1上电压为a正c负,经由进程两个二极管使Q2栅极电压降低,Q1栅极逐步降落,同时正反应构成,Q2导通,Q1停止。


8.Q2导通与Q1导经由进程程近似。<br /> 9.L1电感值比T1大,全部震动周期中L1电流根基稳定。震动进程中L1延续为LC振荡器补充电能。
