7812是一种线性稳压器，具备牢固的正12服输入。它能够将输入电压降至不变的12伏特输入电压。7812凡是用于须要不变电压的电子装备中。比方，它能够用于印刷电路板（PCB）上的各类数字与摹拟电路、功率缩小器、直流机电驱动器等电路中。7812稳压器可确保这些电路在不受猛烈变更的电源电压前提下普通任务。
压降：2V
输入数：1
针脚数：3
封装范例：TO-220
任务温度规模：-40°Cto+125°C
封装范例：TO-220
任务温度最低：-40°C
任务温度最高：125°C
电压整流器范例：Precision
电源电压最大：27V
电源电压最小：14.8V
精度，%：2%
芯片标号：7812
外表装置器件：通孔装置
逻辑功效号：7812
7812任务电压
输入电压最大：35V
输入电压最小：14V
输入电压最大：12V
输入电流最大：1A

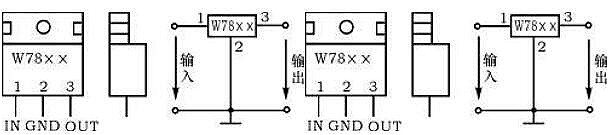

7812引脚图：
引脚1：输入电压（VIN）
引脚2：接地（GND）
引脚3：输入电压（VOUT）
面临7812，①脚为+24V输入，②脚为大众地（接-24V），③脚是+12V输入，输入的-12V接在②脚大众地。

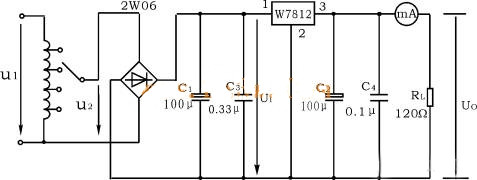

上图是用三端式稳压器W7812构成的单电源电压输入串连型稳压电源的尝试电路图。此中整流局部接纳了由四个二极管构成的桥式整流器制品(也叫整流堆,型号为2W06),固然也能够自已用四个速流二极管(如,IN4001)构成。滤波电容C1、C2普通拔取几百～几千微法。当稳压器间隔整流滤波电路比拟远时，在输入端必须接入电容器C3（数值为0.33μF ），以对消线路的电感效应，避免发生自激振荡。输入端电容C4(0.1μF)用以滤除输入真个高频旌旗灯号，改良电路的暂态呼应。
78XX/79XX系列三端稳压IC来构成稳压电源所需的核心元件少少，电路外部还有过流、过热及调剂管的掩护电路，利用起来靠得住、便利，并且价钱自制。改系列集成稳压IC型号中的78XX或79XX前面的数字代表该三端集成稳压的输入电压，如7806表现输入电压为正6V，7909表现输入电压为负9V。
由于三端牢固集成电路的利用便利，电子建造中常常接纳。
最大输入电流1.5A，78XX系列输入电压分为为：5V、6V、8V、9V、10V、12V、15V、18V、24
| Part Number | VIN（V) | IOUT（mA） | VOUT（V) Max |
| KIA7805 | 30 | 1.5A | 5.2 |
| KIA78L05 | 30 | 100 | 5.2 |
| KIA78L05FS | 30 | 200 | 5.17 |
| KIA78L06 | 30 | 100 | 6.24 |
| KIA78L08 | 30 | 100 | 8.32 |
| KIA78L09 | 30 | 100 | 9.36 |
| KIA78L10 | 30 | 100 | 10.4 |
| KIA78L12 | 35 | 100 | 12.48 |
| KIA78L15 | 35 | 100 | 15.6 |
| KIA78L18 | 35 | 100 | 18.72 |
| KIA78L24 | 40 | 100 | 24.96 |
| KIA79L05 | -35 | 100 | -5.2 |
| KIA79L06 | -35 | 100 | -6.24 |
| KIA79L08 | -35 | 100 | -8.32 |
| KIA79L09 | -35 | 100 | -9.36 |
| KIA79L10 | -35 | 100 | -10.4 |
| KIA79L12 | -35 | -100 | -12.48 |
| KIA79L15 | -35 | -100 | -15.6 |
| KIA79L18 | -35 | 100 | -18.72 |
| KIA79L24 | -40 | 100 |
-24.96 |
