单稳态电路是一种具备稳态和暂态两种任务状况的根基脉冲单位电路。单稳态电路能够由分立元件、集成逻辑门来构成，也可用555按时器或单片公用单稳态触发器完成。
不外加旌旗灯号触发时，电路处于稳态。在外加旌旗灯号触发下，电路从稳态翻转到暂态，并且颠末一段时候后，电路又会主动前往到稳态。暂态时候的是非取决于电路自身的参数，而与触发旌旗灯号感化时候的是非有关。
单稳态电路
如不自锁的按钮开关节制灯胆便是一个最典范、最简略的单稳态电路：不按按钮时，按钮处于抬起位，其常开触点断开，灯胆燃烧。只要用手按下按钮时，按钮的常开触点闭合，灯胆亮。当手分开按钮，按钮当即抬起其常开触点规复断开，灯胆灭。该电路在不震动按钮时总坚持燃烧的一种状况，故可称之为单稳态电路。

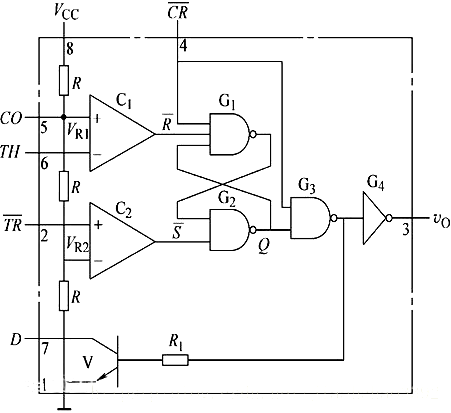

外部包含两个电压比拟器，三个5K欧姆的等值串连分压电阻（555按时器的称号也由此而得），一个 RS 触发器，一个放电管 T 及功率输入级。它供给两个基准电压VCC /3 和 2VCC /3
555 按时器的功效首要由两个比拟器决议。两个比拟器的输入电压节制RS 触发器和放电管的状况。在电源与地之间加上电压，当 5 脚悬空时，则电压比拟器 C1 的同相输入真个电压为 2VCC /3，C2 的反相输入真个电压为VCC /3。
若触发输入端 TR 的电压小于VCC /3，则比拟器 C2 的输入为 0，能够使 RS 触发器置 1，使输入端 OUT=1。若是阈值输入端 TH 的电压大于 2VCC/3，同时 TR 真个电压大于VCC /3，则 C1 的输入为 0，C2 的输入为 1，可将 RS 触发器置 0，使输入为低电平。

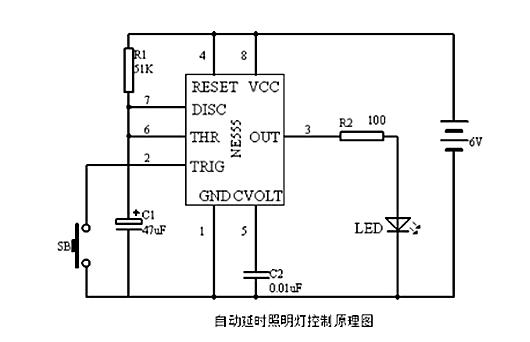

以555集成电路为焦点和少许元器件构成的单稳态电路便可完成主动延时照明灯（用发光二极管LED代替）节制（图二）。图三的任务给出以下：按一下SB，“2”脚输入一个低于脉冲，触发电路翻转到暂稳态，“3”脚输入高电平，LED当即点亮，持续近3秒后主动燃烧。
同时，经由进程电阻R1起头给电容C1充电，当电容两头电压充到C时，电路又规复到稳态，几近同时，电容C1被放电。电路期待下次触发脉冲的到来，转变电路中电阻R1、电容C1的数值，可便利地调剂延时时候即暂稳态的宽度。

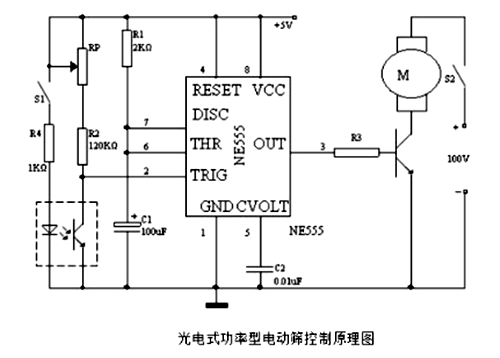

能够在上述电路的根本上，经由进程555输入驱动功率晶体管，能够完成大功率的任务环境。在大型农业选种、加工和农场食粮分选进程中，用到较多的是电动筛，上面给出了光电式功率型电动筛节制道理图。
电路引入了光电耦合器，全部电路任务进程以下：S1闭合时，光电耦合器任务，“2”接地；S1断开时，光电耦合器遏制任务，“2”悬空。该变更经由进程“2”输入555集成电路，从而节制输入。在S2闭合的环境下，输入经由进程功率三极管驱动电念头以节制电动筛的运行。
