差模电感道理图,差模电感到用阐发-KIA MOS管
信息来历：本站 日期：2023-10-26
差模电感是一种电感量大，对差模高频搅扰大的电感，也称差模扼流圈；这是闭环的一个属性，即当经由过程闭环的电流发生变更时，电动势将抵当电流的变更。
差模电感(DM inductor)必须流过交换电源电流，普通是接纳μ值较低的铁粉心(Iron powdercore)，因为μ值较低以是感值较低，典范值是数十uH到数百uH之间。

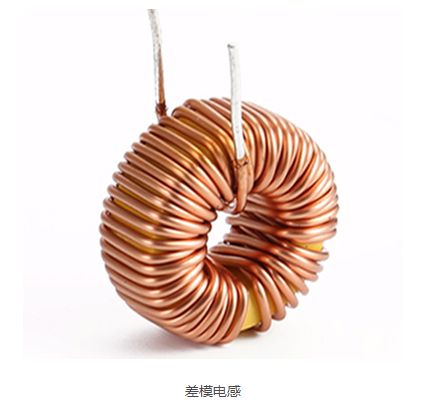

差模电感器沿一个标的目标环绕纠缠在铁芯上；并且只要一个线圈和两个管脚，是以能够从管脚的数目中辨别共模电感和差模电感。

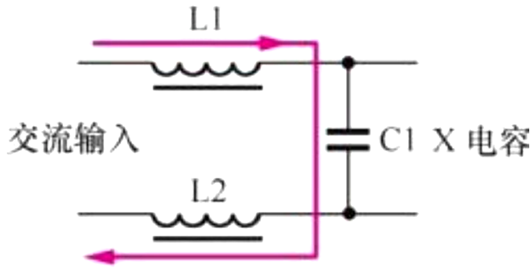

如图所示，是差模电感器电路，差模电感器L1、L2与X电容串连组成回路，因为L1和L2对差模高频搅扰的感抗大，而X电容C1对高频搅扰的容抗小，如许将差模搅扰噪声滤除，而不能加到前面的电路中，到达按捺差模高频搅扰噪声的目标。
以下图差模电感手册为例。
1、电感值（Inductance）：是差模电感的根基特征，取决于线圈绕线的匝数、线圈直径、长度及内芯的特征，如手册电感值为2.2uH；
2、 直流电阻（Rdc）：电感在经由过程直流时所显现的电阻，如手册所示最大10mΩ，大电流、低电压利用需重点存眷；

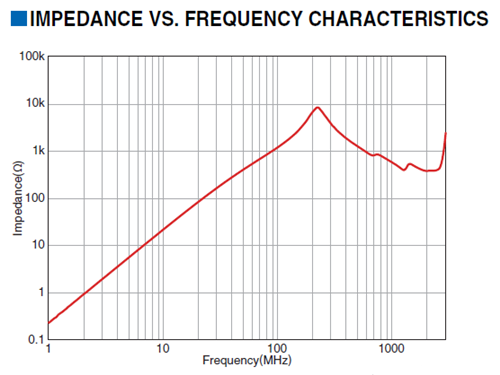

3、频次阻抗（Ω）：指其在电流下一切的电阻抗总和，包罗直流局部（实部）和交换局部（虚部）；若是手册供给了阻抗频次曲线，尽可能挑选所但愿的滤波频段对应阻抗值较大，以下图电感对120MHz的滤波结果比对10MHz会好良多；
4、额外电流(Rated current）:指其在许可的任务情况下能蒙受的最大电流，如手册所示为6.5A；
5、其余参数：温度规模（Operating temperature）、封装等。
抗电磁波搅扰用的两种电感：共模电感和差模电感。
骚扰电磁场在线-线之间发生差模电流，在负载上引发搅扰，这便是差模搅扰；骚扰电磁场在线-地之间发生共模电流，共模电流在负载上发生差模电压，引发搅扰，这便是共模的地环路搅扰。
按捺共模搅扰的滤波电感叫共模电感。按捺差模搅扰的滤波电感叫差模电感。
共模电感是绕在统一死心上的圈数相称、导线直径相称、绕向相反的两组线圈。差模电感是绕在一个死心上的一个线圈。
共模电感的特色是：因为统一死心上的两组线圈的绕向相反，以是死心不怕饱和。市场上用的最多的磁芯资料是高导铁氧体资料。
差模电感的特色是利用在大电流的场所。因为一个死心上绕的一个线圈，当流进线圈的电流增大时，线圈中的死心会饱和，是以市场上用的最多的死心资料是金属粉心资料。出格是铁粉心资料(因为价钱自制)。
