rc低通滤波器,rc低通滤波器停止频次-KIA MOS管
信息来历：本站 日期：2023-10-24

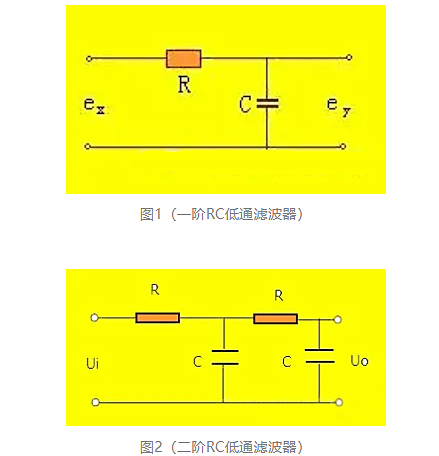

RC滤波器从器件构成上能够分为一阶RC滤波器（图1）、二阶RC滤波器（图2）；阶数越高，RC滤波电路对阻带内的旌旗灯号按捺结果越较着。

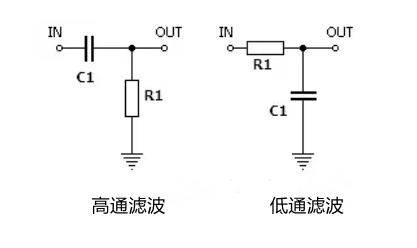

RC从电路构成布局上能够分为高通滤波器和低通滤波器（下图），这二者的差别是电阻和电容的地位。高通滤波器是指阻断低频段的旌旗灯号，经由过程高频段的旌旗灯号；低通滤波器指的是滤掉高频旌旗灯号，对低频的旌旗灯号阻抗小，是以电容的地位是对地，高频旌旗灯号在电容上阻抗小，高频旌旗灯号经由过程电容泄放到地。

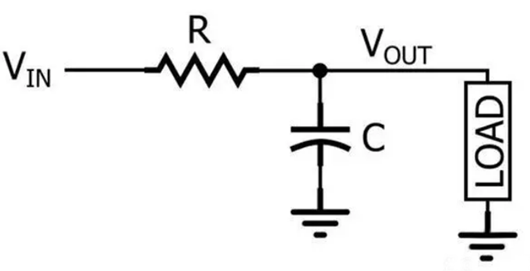

RC低通滤波器
懂得低通滤波器实在很简略，在一个频次下把电容看做是一个电阻，那把R和C就看做是串连，那末VOUT便是分压点。
咱们想要滤掉某个频次，就让电容在这个频次容抗很小，分压就会很小。若是比这个频次高，那末按照容抗公式可知，容抗会越小，分得的电压就越小，同理频次越低分得的电压就越高，也便是频次低的能够更多的经由过程，频次高经由过程的量少，以是该电路叫低通滤波器。
在材料中能够晓得该电路有一个停止频次f=1/2πRC，经由过程这个停止频次就能够计较获得一个适合的RC组合。那末这个公式怎样来的呢？实在是经由过程通报函数获得幅频特征而后推出来。
通报函数为:
ω=2πf，那末停止频次的公式就出来了。
