单片机最小体系可分为：单片机、晶振电路、复位电路。

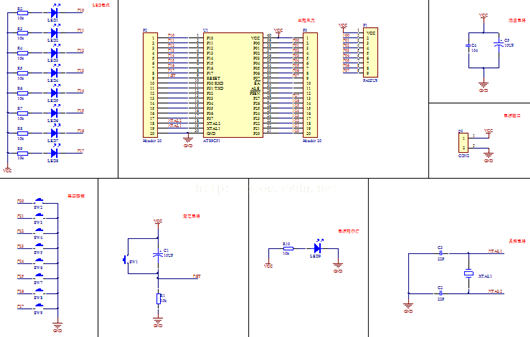

单片机最小体系道理图
复位电路
能够主动复位，能够是高电平使他复位也能够是低电平使他复位，跳转到0地点，而后从头起头。
高电平复位电路图
这张图能够主动复位也能够手动复位。
主动复位：导通的一刹时，VCC由0到5，电容通交换阻直流，因而导通了，因而RST有了一段高电平，只需跨越24个时钟周期就复位了。等充电一段时候后，电容饱和，RST对应为0，变为低电平。普通任务为低电平，高电平复位。
手动复位：按键一刹时让RST与VCC连通，只需时候跨越24个时钟周期，高电平复位。以是手动复位要和电容并联。
低电平复位电路道理和高电平复位是一样的。
晶振电路
相称于心脏，电容有助于晶振起振。
要供电的晶振叫做有源晶振，价钱高贵，精度较高；不要供电的晶振叫做无缘晶振，价钱自制，精度较差。

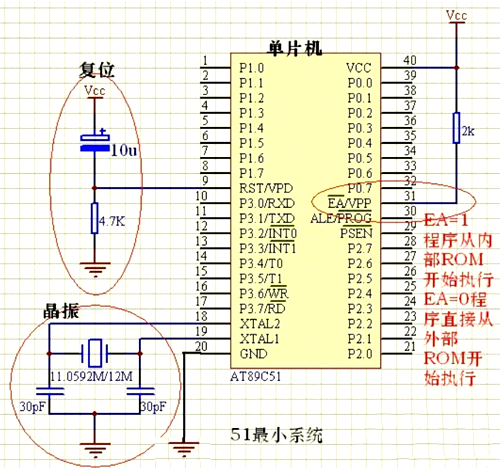

51单片机最小体系电路图
电路图阐发：
复位电路:由电容串连电阻组成,由图并连系"电容电压不能渐变"的性子,能够晓得,当体系一上电,RST脚将会呈现高电平,并且,这个高电平延续的时候由电路的RC值来决议。
典范的51单片机当RST脚的高电平延续两个机械周期以上就将复位,以是,恰当组合RC的取值就能够保障靠得住的复位。普通教科书保举C 取10u,R取8.2K。固然也有其余取法的,准绳便是要让RC组合能够在RST脚上发生不少于2个机周期的高电平。至于若何详细定量计较,能够参考电路阐发相干册本。
晶振电路:典范的晶振取11。0592MHz(由于能够切确地获得9600波特率和19200波特率,用于有串口通信的场所)/12MHz(发生切确的uS级时歇,便利按时操纵)。
单片机:一片AT89S51/52或其余51系列兼容单片机。
注重:对31脚(EA/Vpp),当接高电日常平凡,单片机在复位后从内部ROM的0000H起头履行;当接低电日常平凡,复位后间接从内部ROM的0000H起头履行。
