本文整合了一些电念头正反转电路图分享给大师，机电正反转作为根基电路，进修电工必然要领会的。机电正反转任务道理，当按下正转启动按钮的时辰，机电会正转，这时候候辰辰按下反转启动按钮是不起感化的，只需按下遏制按钮，电念头遏制今后能力启念头电反转。

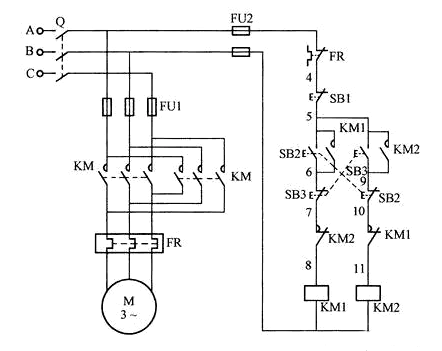

机电正反转自锁互锁道理如图所示，图中SB2和SB3均为复合按钮，合上电源开关Q，按下起动按钮SB2,其常闭触点SB2断开，使打仗器KM2不得电；常开触点SB2接通，使打仗器KM1得电吸归并自锁，其主触点闭合，接通电源，电念头正向起动运行。这时候候辰KM1的常闭触点KM1断开，进一步保障KM2不得电。
当须要电念头反转时，按下反向按钮SB3,其常开触点SB3断开，使打仗器KM1断电开释，主触点断开，切除了电念头的电源，电念头断电而渐渐遏制，同时SB3的常开触点闭合，又因为KM1的常闭赞助触点规复闭合，使得打仗器KM2得电吸归并自锁，其主触点闭合，将电念头的两相电源对换，电念头反向动弹。这时候候辰KM2的常闭触点断开，确保KM1断电。若是要电念头遏制，只须要按下遏制按钮SB1便可。

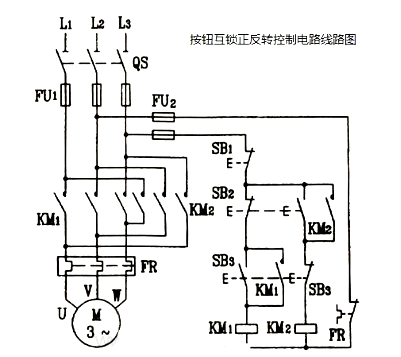

按钮互锁的正反转节制电路举措道理与打仗器互锁的电击正反转节制电路道理根基类似，其节制电路以下图所示。
因为接纳了复合按钮，当按下反转按钮SB3时，使接在正转节制电路中的SB2常团触头先断开，正转打仗器KM1线圈断电，KM1主触头断开，电念头M断电；接着反转按钮SB2的常开触头鬲合，使反转打仗器KM2的线圈获电，KM2主触头闭合，电念头反转。
既保障了正反转打仗器KMI和KM2不会同时接通电源，又可不按遏制按钮SB1而间接按反转按钮SB2停止反转启动。同理，由反转按钮转换成正转运行的环境，也只需间接按正转按钮便可。
电路的长处是操纵便利，错误谬误是轻易发生短路毛病。如正转打仗器主触头发生毛病，熔焊分断不开时，若按反转按钮停止切换，则会发生短路毛病，是以单用按钮互锁的节制电路还不太宁静靠得住。
