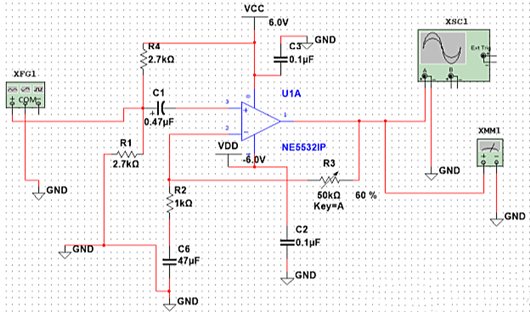

MIC缩小电路仿真图：
道理：图中用函数发生器摹拟咪头发生mv级别的旌旗灯号，C1起滤波感化，滤除直流乐音。R1与R4为咪头供给偏置电压。R3与R2决议缩小倍数，Av=1+R3/R2,R3为电位器，完成缩小倍数可调。

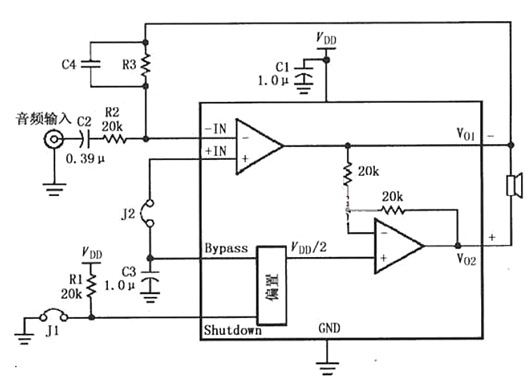

LM4819的高增益音频缩小电路：
增大R3便可进步缩小器的增益。在R3两头并联电容C4，用于对高频供给低阻通路滤波，避免高频自激。J1为跳线，当J1接通时，1脚接地，全功率缩小任务；当J1断开时，1脚为VDD，微功耗关断，缩小器不任务。跳线J2也可节制缩小器的任务与否，当J2断开时，+IN端无偏流而使缩小器不任务。接通则任务。
请求必然要三极管，MP3旌旗灯号输入，小功率管缩小，鞭策中功率管子，失真小，不耦合，这个三极管电路简略适用，轻易建造。

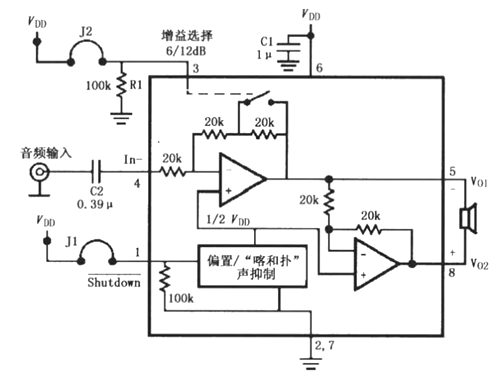

如图所示为LM4906音频功率缩小器的典范利用电路（MSOP封装）。音频旌旗灯号输入后，颠末C2耦合加到缩小器的反相输入端（4脚），功率缩小后从 Vo1（5脚）和Vo2（8脚）以电桥输入的情势加到扬声器。
LM4906外部有两个缩小器，第一个缩小器的增益可由增益挑选端（3脚）节制，3脚为低电日常平凡增益是6dB，3脚为高电日常平凡增益是12dB。第二个缩小器增益由外部两个20kΩ电阻牢固为1。
LM4906以电桥差动情势输入时，功率缩小器的增益Av为2&TImes;20kΩ／20kΩ或2&TImes;40kΩ／20kΩ。当1脚为逻辑低电日常平凡缩小器微功率关断，为逻辑高电日常平凡缩小器全功率任务。
