自锁开关电路，自锁开关电路图阐发-KIA MOS管
信息来历：本站 日期：2023-10-19
自锁电路一旦按下开关，电路就能够或许主动坚持延续通电，直到按下别的开关使之断路为止。在凡是的电路中，按下开关，电路通电；松开开关，电路断开。

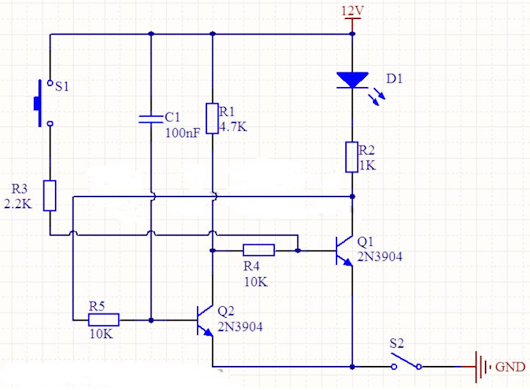

电路利用一个轻触开关来激活一个负载。图中的负载是用D1，R2来取代，现实利用中视电源的巨细，负载能够或许是一个灯胆或一个直流继电器。
电路中开关S1是一个轻触开关，经由过程它来接通电源负载；开关S2是堵截电源电路的开关，目标是当电源接通负载后，想断电时，间接断开S2便可。S2也能够或许省略，如许断电的时辰，就须要手动的拔掉电源。若是接了S2，那它的初始状况是闭合的。
1、电路上电初始状况：
电路接通电源，因为电容C1的感化，会给Q2的基极一个刹时的高电平脉冲，使Q2饱和导通，拉低Q1基极电平，使Q1停止。如许12V的直流电源能够或许经由过程发光二极管D1，R2，R5到Q2的基极，保持Q2的导通。
注重：这个时辰Q2饱和导通所须要的电流缺乏以使发光二极管D1发光。初始状况下是Q2导通，Q1停止，发光二极管燃烧，也便是负载不得电。
2、任务状况：
须要接通电源负载时，按下开关S1，则直流电源12V经由过程开关S1，R3到Q1的基极，使Q1饱和导通。同时Q1饱和导通将会拉低Q2基极的电压，使Q2停止。如许即便松开开关S1，电源也能经由过程R1，R4来保持Q1的导通，完成开机的结果。
注重：
1、大负载时，电路中三极管Q1会流过较大的电流，以是现实建造时，Q1应选用适合的功率管。
2、Q1，Q2的器件选型时，要注重三极管的饱和管导通压降和饱和导通时的基极电流巨细请求。按照这两个参数来调剂电路中的电阻。

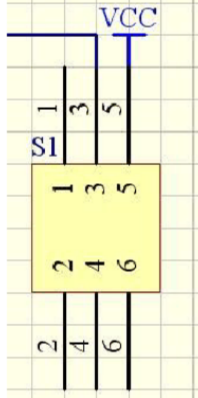

自锁开关电路中起到电源的开关感化，常开的此中一脚接 DC 电源插口电源脚，常开的另外一脚接电路的 VCC。

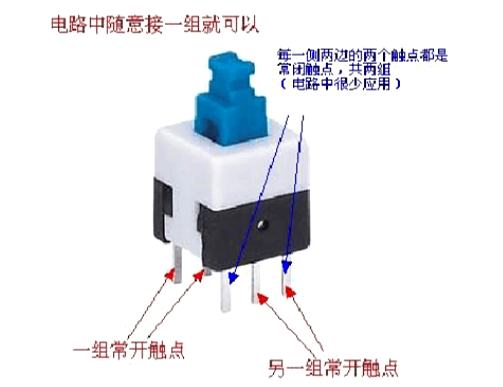

自锁开关电路什物图
自锁开关电路图
