5G、物联网、主动驾驶、主动化和野生智能对半导体体系集成须要庞大，这些操纵须要更进步前辈的芯片，具备更低的功耗、更高的速率、更小的形状尺寸和集成的功效。
晶圆级封装（WLP）便是在封装进程中大局部工艺进程都是对晶圆（大圆片）停止操纵。传统的封装手艺凡是在芯片切割后停止，而WLP则在芯片依然在晶圆上时停止封装，以后再停止切割。
WLP手艺首要接纳重布线层手艺、微凸点两大根本手艺。WLP的上风在因而一种合用于更小型集成电路的芯片级封装（CSP）手艺。它可在晶圆上接纳整面封装和电子测试手艺，在进步产量的同时明显削减芯片封装面积。

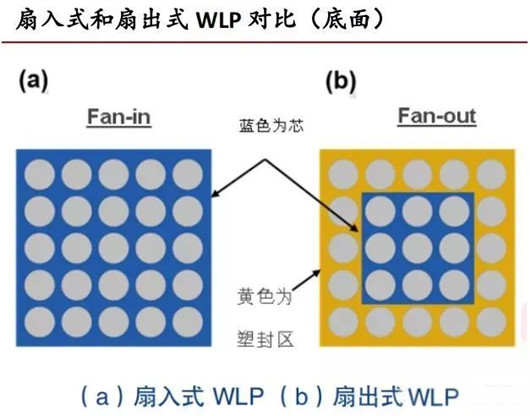

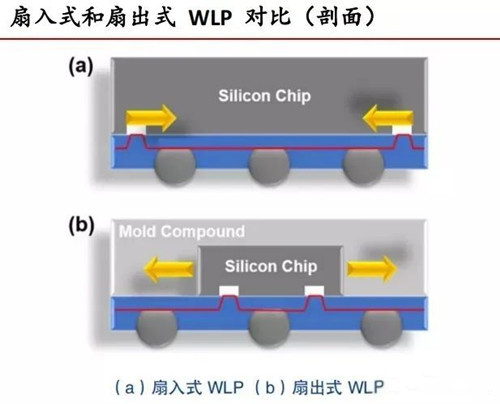

从手艺特色上看，晶圆级封装（WLP）首要分为扇入型Fan-in和扇出型Fan-out两种。

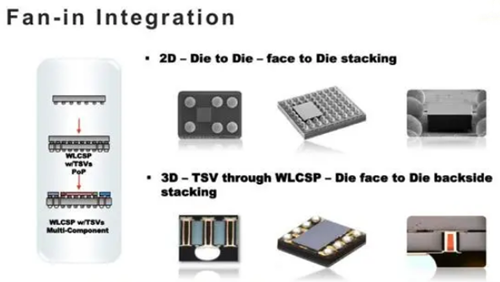

传统的WLP封装多接纳Fan-in型，操纵于低引脚（Pin）数的IC。扇入型Fan-in封装手艺具备最小封装尺寸和低本钱相连系的上风，今朝首要的扇入型Fan-in封装器件为WiFi/BT（无线局域网、蓝牙）集成组件、收发器、PMIC（电源办理集成电路）和DC/DC转换器，和包含MEMS和图象传感器在内的各类数字、摹拟、夹杂旌旗灯号器件。
传统扇入WLP在晶圆未切割时就已构成。在裸片上，终究的封装器件的二维立体尺寸与芯片自身尺寸不异。器件完整封装后能够完成器件的单一化分手（singulation）。
是以，扇入式WLP是一种怪异的封装情势，并具备真正裸片尺寸的明显特色。具备扇入设想的WLP凡是用于低输入/输入（I/O）数目（普通小于400）和较小裸片尺寸的工艺傍边。
另外一方面，跟着封装手艺的成长，逐步呈现了扇出式WLP。扇出WLP初始用于将自力的裸片从头组装或从头设置装备摆设到晶圆工艺中，并以此为根本，经由进程批量处置、构建和金属化布局，如传统的扇入式WLP后端处置，以构成终究封装。
扇出式WLP可按照工艺进程分为芯片先上（Die First）和芯片后上（Die Last）,芯片先上工艺，简略地说便是先把芯片放上，再做布线（RDL），芯片后上便是先做布线，测试及格的单位再把芯片放上去，芯片后上工艺的长处便是能够进步及格芯片的操纵率以进步制品率，但工艺绝对庞杂。
WLP的首要特色
小尺寸：因为晶圆级封装不须要额定的封装体积，是以WLP封装的芯片尺寸能够很是小。
高机能：因为旌旗灯号途径更短，WLP封装的芯片凡是具备更低的电阻和寄生电容，从而进步了机能。
高产出率：WLP经由进程批量处置来进步出产效力，从而进步产出率。
低本钱：比拟于传统封装，WLP能够削减制作步骤和资料利用，从而下降出产本钱。
WLP手艺的操纵范畴
WLP手艺被普遍操纵于各类电子产物，包含但不限于：
挪动装备：WLP手艺为智妙手机、平板电脑等装备供给了高机能和小尺寸操纵。
花费电子：从数字相机到智能电视，WLP手艺为花费电子产物供给了高集成度和高机能操纵。
医疗和产业操纵：对须要高机能和小尺寸的操纵，如医疗仪器和产业主动化，WLP手艺也供给了抱负的处理计划。
