CMOS工艺是在PMOS和NMOS工艺根本上成长起来的。CMOS中的C表现“互补”，行将NMOS器件和PMOS器件同时建造在统一硅衬底上，建造CMOS集成电路。CMOS集成电路具备功耗低、速度快、抗搅扰才能强、集成度高等浩繁长处。
CMOS电路中既包罗NMOS晶体管也包罗PMOS晶体管，NMOS晶体管是做在P型硅衬底上的，而PMOS晶体管是做在N型硅衬底上的，要将两种晶体管都做在统一个硅衬底上，就须要在硅衬底上建造一块反型地区，该地区被称为“阱”。按照阱的差别，CMOS工艺分为P阱CMOS工艺、N阱CMOS工艺和双阱CMOS工艺。此中N阱CMOS工艺因为工艺简略、电路机能较P阱CMOS工艺更优，从而取得普遍的操纵。

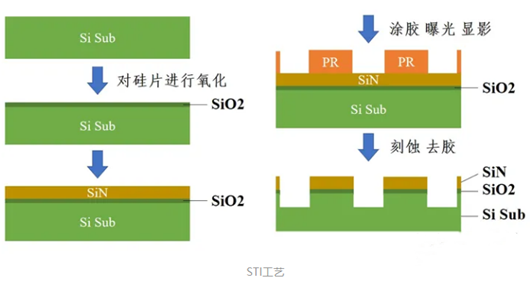

a、断绝氧化层（洗濯硅片，对硅片外表遏制氧化构成垫氧化层）
注：几nm厚度，作为断绝层掩护有源区在去掉氮化物进程中免受化学净化，同时起到和缓硅衬底与SiN层之间应力的感化。
b、堆积SiN（数百nm厚度，接纳LPCVD，即高压化学气相堆积法堆积，操纵NH3与SiCl2反映，天生SiN）
注：SiN是一种坚忍的掩膜资料，用于遏制STI工艺时掩护有源区，同时其可充任CMP的抛光反对资料。
c、涂胶，暴光，显影，刻蚀掉不光刻胶掩护的地区，从而在STI地区构成浅沟槽

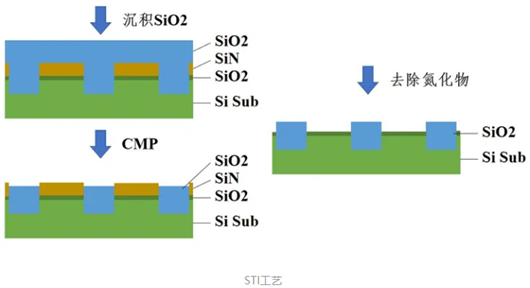

d、用CVD法堆积SiO2膜（SiO2用来禁止氧份子往有源区分散）

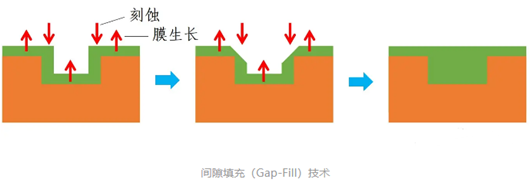

操纵空隙添补（Gap-Fill）手艺来堆积STI的氧化层，需同时遏制成膜与刻蚀工艺。
在膜发展同时遏制溅射刻蚀→转角处的刻蚀速度比平展局部高，转角处被刻蚀掉→能够防止在空隙进口处发生夹断，致使空隙添补中的孔洞→完成薄膜堆积
e、操纵CMP对SiO2遏制抛光（坚忍的SiN充任抛光反对层，禁止断绝布局的过分抛光）
f、去除氮化物（热磷酸槽去除氮化物）
① 双阱
n型杂质的深分散区（大都载流子为电子）；p型杂质的深分散区（大都载流子为空穴）

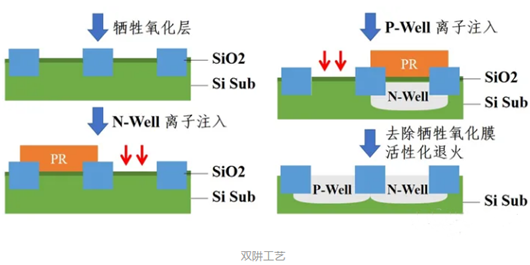

② 工艺流程
a、在硅晶圆上用热氧化工艺构成就义氧化层（感化是在离子注入构成阱时调剂离子注入深度）
b、在P/N阱地区上方涂光刻胶并用光刻工艺遏制暴光，显影，并用离子注入工艺注入n/p杂质，灰化去除不须要的光刻胶
c、撤除就义氧化膜，将n型和p型阱区退火激活，构成双阱
① 栅极：进步前辈的数字电路须要高速和高压任务，需完成栅极长度的小型化（经由过程微细化工艺减小栅极长度）
② 自瞄准工艺：栅极构成是在源漏极构成之前完成，操纵自瞄准工艺构成源漏极，可省略一道光刻工序，从而下降本钱

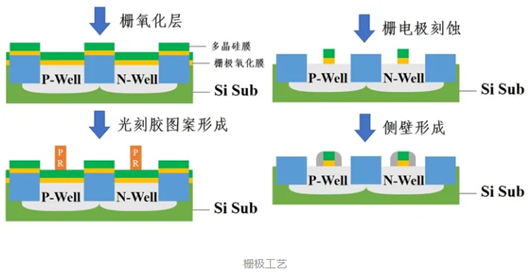

③ 工艺流程
a、在双阱上构成栅氧化层，作为栅极资料的多晶硅层、金属硅化物的多层膜（减压CVD法）
b、用光刻工艺对栅电极遏制反对涂改
c、对多晶硅膜遏制干法刻蚀，用去胶工艺去除不须要的光刻胶
d、用等离子CVD法构成SiO2层，自瞄准的在栅电极两侧构成LDD膜
[和缓晶体管中微细尺寸的栅电极四周的电场]
① 源极与漏极
MOS管经由过程施加到栅极的电压履行开关操纵，以翻开和封闭源极与漏极之间的电流。
② 工艺流程
a、经由过程光刻工艺在n阱地区上笼盖光刻胶，并将n型杂质离子注入p型地区
b、操纵高电流型的离子注入装备向源漏极注入高浓度的杂质
c、灰化去除不需的光刻胶
d、n阱地区同理
e、退火激活构成n型和p型晶体管的源漏极地区

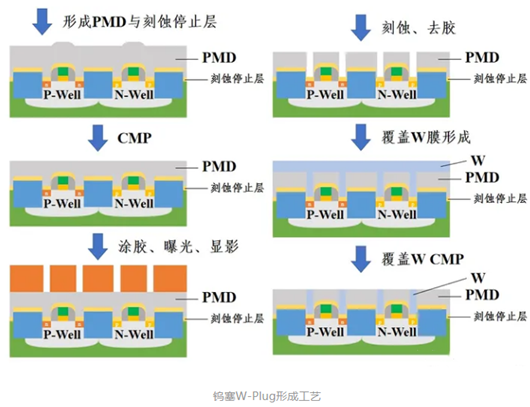

工艺流程
a、用等离子CVD法构成刻蚀遏制层和断绝层（断绝层是金属布线层构成之前的绝缘层，称为PMD[Pre Metal Dielectrics]）
b、用CMP工艺使得断绝层平展化（受栅电极的影响，上部的外形会发生突出）
c、用光刻法构成打仗孔的图形（微细尺寸的源漏极和打仗必须毗连上，且要采用最小的布线间距）
d、用光刻胶作为掩膜来刻蚀断绝层，穿透构成打仗孔
e、灰化去除不须要的光刻胶
f、在打仗孔内构成TiN/Ti等黏附层和笼盖W层
注：黏附层将断绝层和W膜更好地黏接到一路，用溅射工艺天生；笼盖式W膜用CVD法构成
g、用CMP工艺去除PMD上过剩的W层和黏附层，完成W塞
1、Why操纵多层布线
在进步前辈的逻辑IC中，把已考证完成的IP遏制整合，进而完成数字IC的设想。新的电路的考证须要破费大批的时候，凡是是把各类百般的电路模块经由过程布线毗连到一路来完成该LSI。

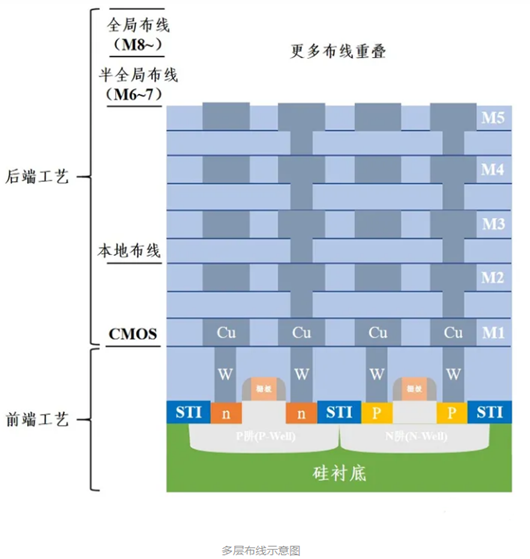

2、多层布线表示图
