步进机电驱动电路,步进机电驱动道理图-KIA MOS管
信息来历：本站 日期：2023-10-17
凡是机电的转子为永磁体，当电流流过定子绕组时，定子绕组产生一矢量磁场。该磁场会动员转子扭转一角度，使得转子的一对磁场标的目的与定子的磁场标的目的分歧。
当定子的矢量磁场扭转一个角度，转子也跟着该磁场转一个角度。每输出一个电脉冲，电念头动弹一个角度进步一步。它输出的角位移与输出的脉冲数成反比、转速与脉冲频次成反比。
转变绕组通电的挨次，机电就会反转。以是可用节制脉冲数目、频次及电念头各相绕组的通电挨次来节制步进机电的动弹。

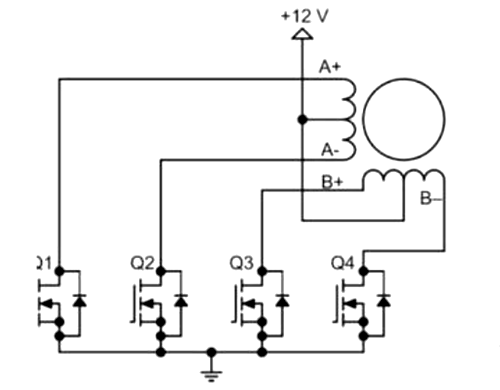

下图是双极性步进机电驱动电路图，利用八颗晶体管来驱动两组相位。双极性驱动电路能够同时驱动四线式或六线式步进机电，固然四线式机电只能利用双极性驱动电路，它却能大幅下降量产型利用的本钱。

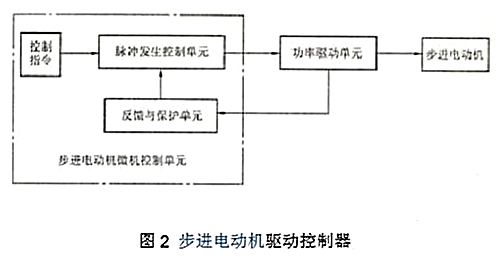

步进电念头不能间接接到工频交换或直流电源上任务，而必须利用公用的步进电念头驱动器，如图2所示，它由脉冲产生节制单位、功率驱动单位、掩护单位等构成。
图中点划线所包围的二个单位能够用微机节制来完成。驱动单位与步进电念头间接耦合，也可懂得成步进电念头微机节制器的功率接口，这里简略先容。

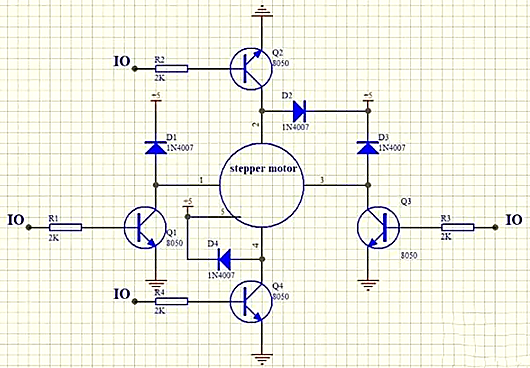

下图的步进机电驱动电路用到了4个8050三极管，4个1N4007二极管，4个2K电阻。
