三极管，也称双极型晶体管、晶体三极管，由两个PN结组合而成，有两种载流子到场导电，是一种电流节制电流源器件。其感化是把微小旌旗灯号缩小成幅度值较大的电旌旗灯号，也用作无触点开关。晶体三极管首要利用于检波、整流、缩小、开关、稳压、旌旗灯号调制等。

三极管是半导体根基元器件之一，具备电流缩小感化，是电子电路的焦点元件。三极管是在一块半导体基片上建造两个相距很近的PN结，两个PN结把整块半导体分红三局部，中间局部是基区，两侧局部是发射区和集电区，摆列体例有PNP和NPN两种。

三极管的布局

三极管的外部布局为两个PN结，由三层半导体区构成的。三极管有三个电极、三个区、两个PN结。

三个区：发射区、基区和集电区，特色是

(1) 基区很薄，且搀杂浓度低；

(2) 发射区搀杂浓度比基区和集电区高很多；

(3) 集电结的面积比发射结大。

两个PN结：处在发射区和基区交壤处的PN结称为发射结；处在基区和集电区交壤处的PN结称为集电结。

三个电极：从三个区引出的引脚别离称为发射极，基极和集电极，用标记e、b、c来表现。

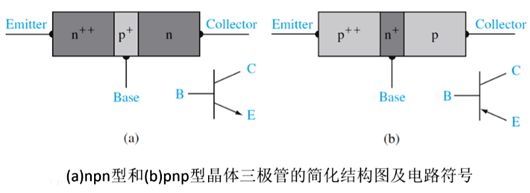

根据晶体三极管分散区半导体资料差别，可分为NPN型晶体三极管和PNP型晶体三极管，如图1所示。

晶体三极管有三个搀杂差别的分散区和两个PN结，三端别离称为发射极E(Emitter)、基极B(Base)和集电极C(Collector)。发射区与基区之间构成的PN结称为发射结，而集电区与基区构成的PN结称为集电结。晶体管电路标记中的箭头标的目标代表PN结的标的目标(即发射极的电流标的目标)。

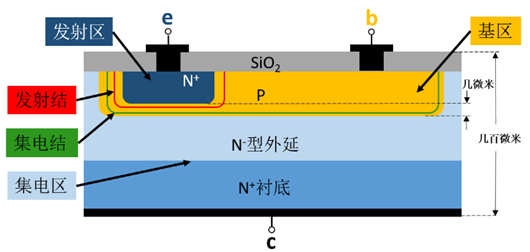

接纳立体工艺制成NPN型硅资料晶体三极管的布局如图所示。

晶体三极管位于中间的P地区称为基区，其地区很薄且杂质浓度很低;位于基层的N+区为发射区，搀杂浓度很高;位于基层的N和N+两种搀杂的N区是集电区，面积很大。是以晶体三极管为非对称器件且器件的外特征与三个地区的上述特色慎密相干。

晶体三极管的三种任务状况

在数字电路中，三极管用作开关时任务在停止状况和饱和状况，顺次来完成节制负载回路的目标。

三极管具备停止状况、缩小状况和饱和状况等三个状况，这首要取决于三极管的PN结导通电压。以NPN为例先容。

停止状况

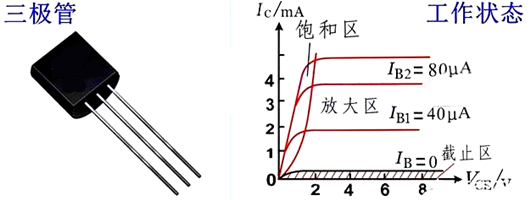

当发射结的电压小于PN结的导通电压时，基极电流为零，流过集电极和发射极的电流为零，三极管不具备缩小旌旗灯号的感化,这时候候候辰候集电极和发射极之间处于断路状况，这个状况就成为三极管的停止状况。三极管用作开关时，处于断开状况，便是任务在停止状况。三极管的形状和任务地区以下图所示。

缩小状况

当加在三极管发射结的电压大于PN结的导通电压，并处于某一得当的值时，三极管的发射结正向偏置，集电结反向偏置，这时候候候辰基极电流对集电极电流起着节制感化，使三极管具备电流缩小感化，其电流缩小倍数β＝ΔIc/ΔIb，这时候候候辰三极管处缩小状况。

饱和导通状况

当加在三极管发射结的电压大于PN结的导通电压，并当基极电流增大到必然水平时，集电极电流不再跟着基极电流的增大而增大，而是处于某必然值四周不怎样变更，这时候候候辰三极管落空电流缩小感化，集电极与发射极之间的电压很小，集电极和发射极之间相称于开关的导通状况。三极管的这类状况咱们称之为饱和导通状况。
