共基极缩小电路图文详解-KIA MOS管
信息来历：本站 日期：2023-10-13
共基极缩小器是三个根基单级BJT缩小器布局的此中一种，凡是被利用于电流缓冲或高频电路。在电路中，发射极作为输出端，集电极作为输出端，基极其共用端（它能够接地，或是接到电源）。近似在场效晶体管电路的共栅极（commongate）。
共基极缩小电路：旌旗灯号从发射极输出，从集电极输出，基极其大众端，交换接地。因为旌旗灯号从发射极输出，故输出阻抗小，高频特征好。
共基极辨认：看交换通路输出回路与输出回路共用基极来作为大众端。

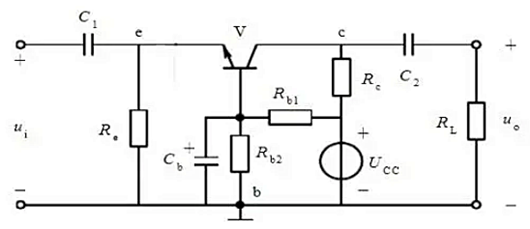

元件的感化：C1. C2是旌旗灯号耦合电容，Cb是旁路电容，Rb1.Rb2是基极偏置电阻，Rc是集电极电阻，Re是输出真个负载电阻，RL是输出真个负载电阻。
静态任务点计较：
Ub=Rb2/(Rb1+Rb2)Ucc，
Ie=Ue/Re=(Ub-Ube)/Re,
若是Ub>>Ube则 Ic=Ie=Ub/Re=1/Re x Rb2/(Rb1+Rb2)Ucc,
Ib=Ie/(1+β),
Uce=Ucc-(Re+Rc)Ic。
静态阐发：

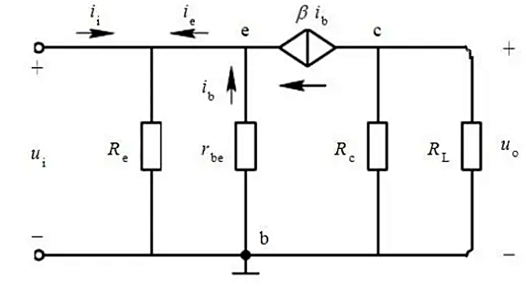

交换等效电路
如图三极管的b-e用rbe取代，c-e用βib取代，
输出电流 ii=-ie(疏忽Re对ii的影响），输出电流i0=-ic,
电流缩小倍数： Ai=io/ie=a(三极管共基极电流缩小系数）<1或说约即是1，
输出电压Ui=-rbe x ib, 输出电压UO=-R′L （R′L=Rc∥RL) X ic （ic=βib）
电压缩小倍数：Au=UO/Ui=βR′L /rbe
输出电阻：ri=-rbe x ib/-(1+β)ib=rbe/1+β
输出电阻：ro=RC
输出旌旗灯号与输出旌旗灯号同相；
电压增益高；
电流增益低（≤1）；
功率增益高；
合用于高频电路。
共基极缩小电路的输出阻抗很小，会使输出旌旗灯号严峻衰减，不合适作为电压缩小器。但它的频宽很大，是以凡是用来做宽频或高频缩小器。在某些场所，共基极缩小电路也能够作为“电流缓冲器”（CurrentBuffer）利用。
共射组态缩小电路既能缩小电压，也能缩小电流，属于反相缩小电路，输出电阻在三种电路中间，输出电阻较大，通频带是三种电路中最小的。合用于低频电路，经常使用作低频电压缩小的单位电路。
共集组态缩小电路不电压缩小感化，只要电流缩小感化，属于同相缩小电路，是三种组态中输出电阻最大、输出电阻最小的电路，具备电压跟从的特色，频次特征较好。经常使用于做电压缩小电路的输出级、输出级缓和冲级。
共基组态缩小电路不电流缩小，只要电压缩小感化，且具备电流跟从感化，输出电阻最小，电压缩小倍数、输出电阻与共射组态相称，属同相缩小电路，是三种组态中频次中高频特征最好的电路。经常使用于高频或宽频带低输出阻抗的场所。
