肖特基二极管黑白丈量体例,疾速判定黑白-KIA MOS管
信息来历：本站 日期：2023-10-12
肖特基二极管，是一种具备低正向压降和很是疾速的开关举措的半导体二极管。当电流流过肖特基二极管时，肖特基二级管端子上有一个小的电压降。通俗二极管的电压压降在0.6V-1.7V之间，而肖特基二极管的电压降凡是在0.15V-0.45V之间。这类较低的电压降供给了更好的体系效力和更高的开关速率。
在肖特基二极管中，半导体和金属之间构成了一个半导体-金属结，从而构成了肖特基势垒。N型半导体作为阴极，金属侧作为二极管的阳极。这类肖特基势垒致使低正向电压降和很是疾速的开关。

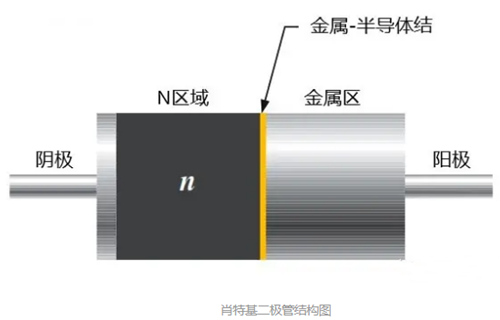

肖特基二极管是经由过程将搀杂的半导体地区（凡是是N型）与金属（比方金、银、铂）毗连起来而构成的。不是PN结，而是金属-半导体，以下图所示。
经由过程节制电子流的方历来节制电路中的电流。当一个正向电压施加到二极管的基极时，电子就会从基极流向集电极，从而使电路中的电流活动。当施加的电压跨越必然的阈值时，二极管就会落空节制感化，电路中的电流就会遏制活动。
肖特基二极管的黑白能够经由过程丈量其饱和电流和饱和电压来判定。饱和电流是指在饱和电压下，二极管的电流值；饱和电压是指在饱和电流下，二极管的电压值。若是这两个值都在普通规模内，则申明肖特基二极管是好的。除此以外，咱们还能够用仪器尝尝。
1）用指针式万用表检测。将万用表置于“R×1”档停止检测，将玄色表笔毗连到正极，将白色表笔毗连到负极。普通时，正向电阻值为2.5?3.5Ω，反向电阻值为无限大。若是测得的正向和反向电阻值均无限大或靠近于0，则象征着肖特基二极管已开路或已被击穿破坏。
2）用数字万用表检测。将万用表放在二极管档上并丈量两头肖特基二极管的正向和反向电阻值。普通时，其正向电阻值（白色表笔接到正极）为2.5-3.5Ω，反向电阻值为无限大。若是测得的正向和反向电阻值均无限大或靠近于0，则象征着肖特基二极管已开路或已被击穿破坏。
1. 利用万用表：将万用表挑选到二极管测试形式，普通是二极管测试（Diode test）形式或正向电压（Forward voltage）形式。确保万用表的正负极准确毗连到二极管的正负极。
2. 丈量正向电压降：将测试针触碰到二极管的两个引脚上，注重正负极的准确毗连。若是测试成果显现一个正向电压值，比方0.2V-0.7V之间（详细数值取决于二极管型号），则申明二极管普通。若是显现为无限大或开路，则能够申明二极管存在开路或破坏。
3. 丈量反向泄电流：将测试针触碰到二极管的两个引脚上，依然坚持准确的毗连。在反向电压下，察看万用表的读数。若是读数很是低，靠近于零，则申明二极管反向泄电流很小，普通任务。若是读数很高，靠近于无限大，则申明二极管能够存在泄电或破坏。
4. 按照规格书比对：检查二极管的规格书或数据表，确保丈量成果与规格书中的参数符合。比方正向电压降、额外电流等。
在丈量肖特基二极管时，确保测试情况宁静，防止太高的电压或电流对丈量装备和二极管形成破坏。
