锂电池在充电进程中须要节制它的充电电压和充电电流并切确丈量电池电压，按照锂电池电压将充电进程分为四个阶段：阶段一为预充电，先用0.1C的小电流对锂电池停止预充电，当电池电压≥2.5V时转到下一阶段。
阶段二为恒流充电，用1C的恒定电流对锂电池疾速充电，点电池电压≥4.2V时转到下一阶段。阶段三为恒压充电，逐步减小充电电流，保障电池电压恒定=4.2V，当充电电流≤0.1C时转到下一阶段。
阶段四为涓流充电，恒压充电竣事后，电池已根基布满，为了保持电池电压，能够用0.1C乃至更小的电流对电池停止补充充电，到此锂电池充电进程竣事。
3.7v锂电池充电电路图：

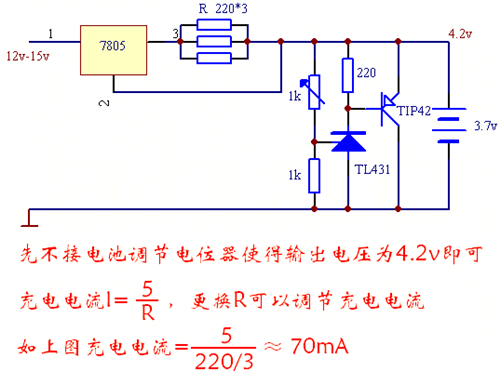

电池是3.7v，720mAh的，充电电路道理图以下，恒流、限压充电体例。
3.7v锂电池充电电路图二：

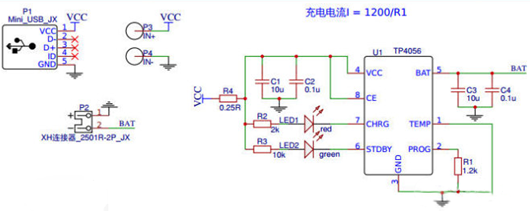

输出端为MiniUSB口，充电电压不能跨越8V。充电电流为1A，能够用安卓手机充电器充电。充电时白色唆使灯亮，布满电后绿色唆使灯亮。
4.2v锂电池充电电路图
4.2v锂电池充电电路图二

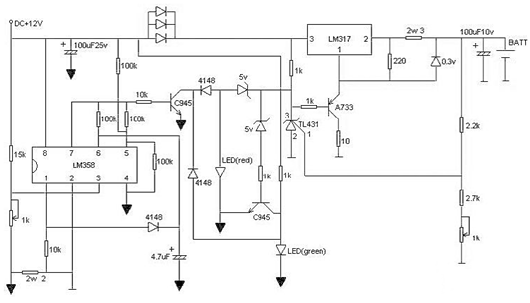

本电路显现充电状况，红灯闪正在充，绿灯闪顿时要布满，绿灯亮完整布满。只需您有12V的电源就能够，接完电路后先别装电池，调右下角的可调电阻，使电池输出端为4.2V，再调左下角的可调电阻使LM358第三脚为0.16V就能够了，充电电流为380mA，超快，三个并连的二极管是降压的，避免LM317过热，且LM317须加散热片，图中的三极管能够肆意型号。

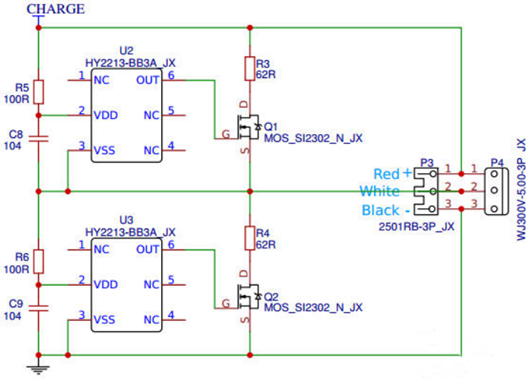

7.4v锂电池充电电路图
7.4V为标称电压，最低电压是7V，最高电压是8.4V。外部是2节锂电池组成，单节锂电池的最高电压是4.2V，最低3.5V，若是电压低于3.5V，电池就取消了，不能给它充电，不然会有风险。一样单节锂电池也不能充到4.2V以上，不然也会有风险。是以要设想一个充电器，保障单节锂电池不会跨越4.2V，充电输出端，12V的电源。
