一切的电路元件，比方电感元件、二极管和晶体管都具备外部电容，这些电容将使器件的机能与抱负环境有所差别。别的，在肆意两段导体之间均有非零的电容，这类电容在高频环境中表现得尤其凸起，是以在印制电路板设想中必须予以斟酌。
寄生电容普通是指电感，电阻，芯片引脚等在高频环境下表现出来的电容特征。现实上，一个电阻等效于一个电容，一个电感，和一个电阻的串连，在低频环境下表现不是很较着，而在高频环境下，等效值会增大，不能疏忽。
在计较中咱们要斟酌出来。ESL便是等效电感，ESR便是等效电阻。不论是电阻，电容，电感，仍是二极管，三极管，MOS管，另有IC，在高频的环境下咱们都要斟酌到它们的等效电容值，电感值。

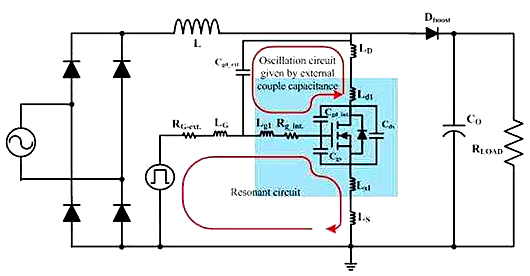

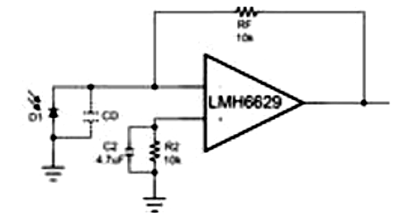

寄生电容（parasitic capacitance），也称为杂散电容，是电路中电子元件之间或电路模块之间，因为彼此接近所构成的电容，寄生电容是寄生元件，多数是不可避免的，同时经常是设想时岂但愿获得的电容特征。寄生电容经常也会形成杂散振荡。
1、增添初始电容值法。接纳增添初始电容值的体例能够使寄生电容绝对电容传感器的电容量减小。由公式C0 =
可知，接纳减小极片或极筒间的间距d0 ，如平板式间距可减小为0.2 毫米，圆筒式间距可减小为0.15毫米；或在两电极之间笼盖一层玻璃介质，用以进步绝对介电常数，经由过程尝试发明传感器的初始电容量C0不只明显进步了，同时也避免了过载时两电极之间的短路；
别的，增添任务面积A或任务长度也可增添初始电容值C0。不过，这类体例要遭到加工工艺和拆卸工艺、精度、示值规模、击穿电压等的限定， 普通电容的变更值在10-3～103pF之间。
2、接纳“驱动电缆”手艺，减小寄生电容。

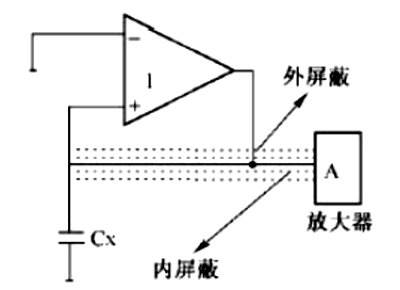

如图1所示：在压电传感器和缩小器A 之间接纳双层屏障电缆，并接入增益为1 的驱动缩小器，这类接法能够使得内屏障与芯线等电位，进而消弭了芯线对内屏障的容性泄电，降服了寄生电容的影响，而表里层之间的电容Cx 变成了驱动缩小器的负载，电容传感器因为受多少尺寸的限定，其容量都是很小的，普通仅几个pF到几十pF。
因C太小，故容抗XC=1/ωc很大，为高阻抗元件；以是，驱动缩小器能够当作是一个输出阻抗很高，且具备容性负载，缩小倍数为1 的同相缩小器。
在线路中一切的引线间都是有电容，和线路中有电感。以是要尽可能的削减引线间隔，和集合接地。能够削减良多寄生电容，电感。
1、传感器除有极板间电容外，极板与四周体（各类元件乃至人体）也发生电容接洽，这类电容称为寄生电容。它岂但转变了电容传感器的电容量，并且因为传感器自身电容量很小，寄生电容极不不变，这也致使传感器特征不不变,对传感器发生严峻搅扰。
2、散布在导线之间、线圈与机壳之间和某些元件之间的散布电容等,这些电容称为寄生电容，它们的数值虽小，可是倒是引发搅扰的主要缘由。
