可控硅（SCR）又称晶闸管，是一种大功率电器元件。由电源、晶闸管的阳极和阴极、白炽灯构成晶闸管主电路;由电源、开关S、晶闸管的门极和阴极构成节制电路(触发电路)。晶闸管一旦导通，门极即落空节制感化，故晶闸管为半控型器件。

它具备体积小、效力高、寿命长等长处。在主动节制体系中，可作为大功率驱动器件，完成用小功率控件节制大功率装备。它在交直流机电调速体系、调功体系及随动体系中获得了普遍的利用。

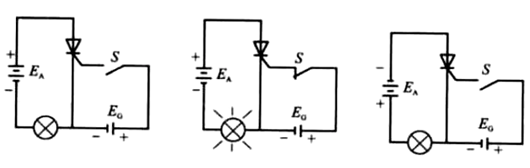

晶闸管的任务道理在差别场所差别，比方当在晶闸管的阳极与阴极之间加反向电压时，这时候不论节制极的旌旗灯号环境若何，晶闸管都不会导通。

当在晶闸管的阳极与阴极之间加正向电压时，若在节制极与阴极之间不电压或加反向电压，晶闸管仍是不会导通。

只需当在晶闸管的阳极与阴极之间加正向电压时，在节制极与阴极之间加正向电压，晶闸管才会导通。但晶闸管一旦导通，不论节制极有不电压，只需阳极与阴极之间保持正向电压，则晶闸管就保持导通。

晶闸管是能够处置耐高压、大电流的大功率器件，跟着设想手艺和制作手艺的前进，愈来愈大容量化。到此刻为止，已衍生出了单向晶闸管、双向晶闸管、光控晶闸管、逆导晶闸管、可关断晶闸管、疾速晶闸管，等等首要几个范例。

晶闸管的布局

单向晶闸管，也便是人们常说的通俗晶闸管，它是由四层半导体资料构成的，有三个PN结，对外有三个电极：第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫节制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路标记能够看到，它和二极管一样是一种双方领导电的器件，关头是多了一个节制极G，这就使它具备与二极管完整差别的任务特征。

以硅单晶为根基资料的P1N1P2N2四层三端器件,肇端于1957年，由于它的特征近似于真空闸流管，以是国际上通称为硅晶体闸流管，简称晶闸管T，又由于晶闸管最后的在运动整流方面，以是又被称之为硅可控整流元件，简称为可控硅SCR。

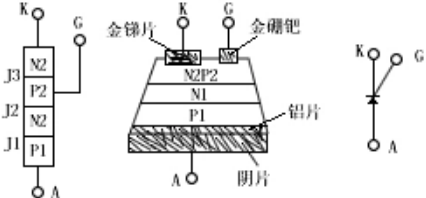

不论可控硅的形状若何，它们的管芯都是由P型硅和N型硅构成的四层P1N1P2N2布局。如图，有三个PN结（J1、J2、J3），从J1布局的P1层引出阳极A，从N2层引出阴级K，从P2层引出节制极G，以是它是一种四层三真个半导体器件。

晶闸管的任务道理

晶闸管在任务进程中，它的阳极（A）和阴极（K）与电源和负载毗连，构成晶闸管的主电路，晶闸管的门极G和阴极K与节制晶闸管的装配毗连，构成晶闸管的节制电路。

单向晶闸管任务道理

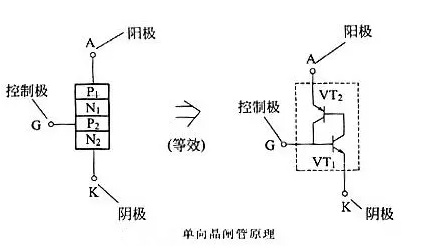

单向晶闸管是PNPN闪层布局，构成三个PN结，具备阳极人、阴极K和节制极G三个外电极。单向品闸管可等效为PNP， NPN两个晶体管构成的复合管，如图所示。

在阳极A之间加上正电压后，晶闸管并不导通。只需在节制极G加上触发电压时，VT1、VT2接踵敏捷导通，并且相互供给基极电流保持晶闸管导通。此时即便去掉节制极上的触发电压，晶闸管仍保持导通状况，直至所经由过程的电流小于晶闸管的保持电流时，晶闸管才关断。

双向晶闸管任务道理

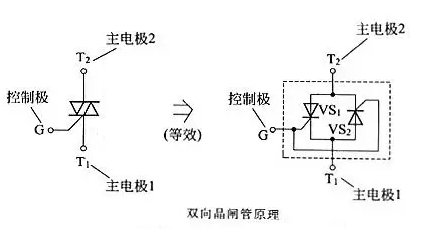

双向晶闸管能够等效为两个单向晶闸管反向并联，如图所示。双向晶闸管能够节制双领导通，是以除节制极G外的另两个电极不再分阳极、阴极，而称之为主电极T1、T2。

当有触发电压加至节制极G时，双向晶闸管导通，井在触发电压消逝后仍保持导通状况，电流既可从T1颠末VS2流向T2，又可从T2颠末VS1流向T1。当电流小于晶闸管的保持电流时晶闸管关断。

晶闸管的特色

“剑拔弩张”。可是，若是阳极或节制极外加的是反向电压，晶闸管就不能导通。节制极的感化是经由过程外加正向触发脉冲使晶闸管导通，却不能使它关断。用甚么体例能力使导通的晶闸管关断呢?使导通的晶闸管关断，能够断开阳极电源或使阳极电流小于保持导通的最小值（称为保持电流）。若是晶闸管阳极和阴极之间外加的是交换电压或脉动直流电压，那末，在电压过零时，晶闸管会自行关断。
