米勒效应,mos管的米勒效应图文阐发-KIA MOS管
信息来历：本站 日期：2023-09-27
米勒效应因此约翰·米尔顿·米勒定名的。1919年或1920年米勒在研讨真空管三极管时发明了这个效应，这个效应也合用于古代的半导体三极管。
米勒效应（Miller effect）是指晶体管缩小电路中，输入与输入之间的散布电容或寄生电容因为缩小器的缩小感化，其等效到输入真个电容值会扩展1+K倍，此中K是该级缩小电路电压缩小倍数。
固然普通米勒效应指的是电容的缩小，可是任何输入与别的高缩小节之间的阻抗也能够经由过程米勒效应转变缩小器的输入阻抗。

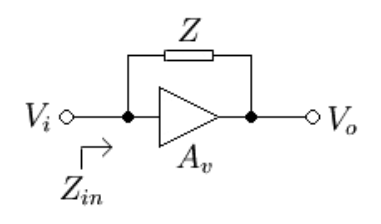

假定一个增益为-Av 的抱负反向电压缩小器
在缩小器的输入和输入端之间毗连一个阻值为Z 的阻抗。
取得，
把阻抗Z 替换为容值为C 的电容，
因而可知，反向电压缩小器增添了电路的输入电容，并且缩小系数为（1+Av）。
米勒效应的风险
当利用高频旌旗灯号传输时，米勒效应能够会致使输入旌旗灯号的失真，并且各向异性的元件（比方二极管、晶体管等）发生的电容不可防止地引入了米勒效应，从而进步了偏差和噪声，乃至还会致使体系的不稳定。

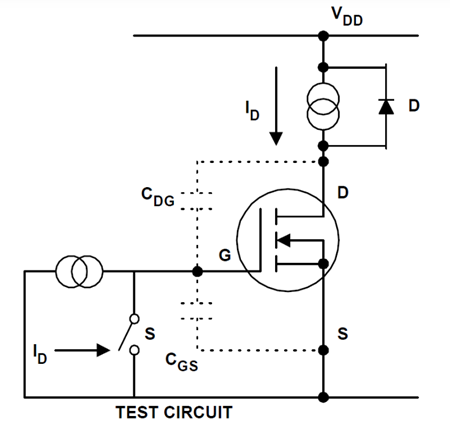

MOSFET中栅-漏间电容，组成输入（GS）输入（DS）的反映回路，MOSFET中的米勒效应就构成了。

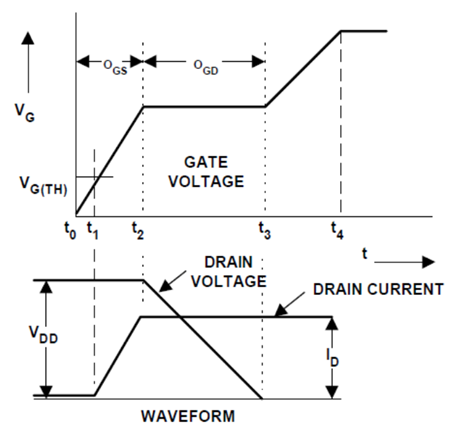

在t0-t1 时候内，VGS回升到MOSFET 的阈值电压VG(TH)。
在t1-t2时候内，VGS持续回升到米勒平台电压， 漏极电流ID 从0 回升到负载电流 。（NOTE：在漏极电流IDS未到负载电流ID时，一局部的负载电流（IDS-ID）流过二极管D，二极管导通MOSFET的漏极电压VDS被VDD钳位，坚持稳定，驱动电流只给CGS充电，VGS电压降低。一旦IDS到达负载电流 , 二极管D反向停止，MOSFET的漏极电压VDS起头降落，驱动电流全数转移给CGD充电，VGS也就坚持米勒平台电压稳定。）
在t2-t3 时候内，VGS一向处于平台电压，VDS起头降落至正向导通电压VF。
在t3-t4 时候后，VGS持续回升。
米勒效应在电子电路中利用普遍:
（1）米勒积分
在集成运算缩小器开环增益A很高的环境下，展宽积分线性规模，进步运算精度，取得了普遍的利用。
（2）用米勒电容弥补，消弭自激反映
因为米勒电容弥补后的频次呼应，是一种在0dB带宽不受丧失的环境下, 使集成运算缩小器不发生自激能够品德良好的“完整弥补‘。
同时，米勒效应使小弥补电容能够建造在基片上，从而完成了不外接弥补元件的所谓“ 内藏弥补” 。
设想缩小电路时，米勒效应的特征须要被斟酌出来。这包含挑选适合的元件、增添输入和输入旌旗灯号之间的电容来对消它带来的影响等。另外，米勒效应还能够被利用于一些范畴，如毫微秒计数和时候丈量等。
