源极接地电路中的负载驱动

上一节会商的2级布局OP缩小器的输入级是源极接地电路。此刻会商这类2级布局OP缩小器的输入级驱动负载电阻的环境。

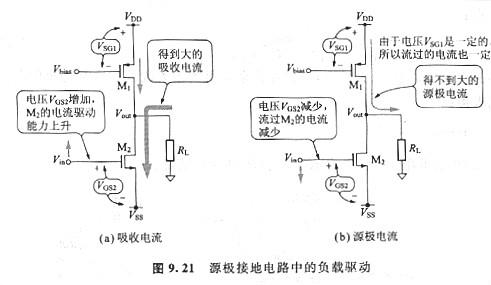

如图9.21(a)所示，当Vout降落，自RL流入输入真个电流（接收电流）增添时，n沟MOS晶体管M2的栅极电压回升。便是说，VGS2增添，M2的电流驱动本领加强，可以或许流过大的接收电流。

另外一方面，Vout回升时，自输入端流向负载电阻的电流（源极电流）取不出那末大的值。缘由是p沟MOS晶体管Mi的源极-栅极间电压VSG1是一定的，M1可以或许流出的电流不变更。这类环境示于图9.21(b)中。是以，这个输入电路流出的电流不可以或许超出M1的不变的源极电流。在需要输入大的源极电流的场所，请求输入电路必需常常流过与源极电流相称的静态电流（无功电流）。这干系到效力的降落。为了以小的静态电流取得不管是源极电流仍是接收电流都需要的大的输入电流，应当思考AB级输入电路。

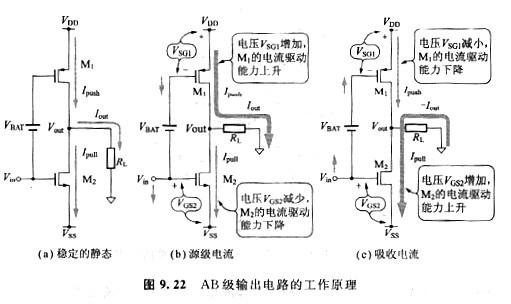

图9.22示出AB级输入电路的任务道理。给p沟MOS晶体管M1和n沟MOS晶体管M2各自的栅极加直流偏置电压VBAT。如图9.22(b)所示，假定输入电路的输入电压Vin降落，那末M1的栅极电压也降落。这时候候M2的电流驱动本领降落，而M1的电流驱动本领响应地前进。其成果，输入源极电流增添了。

另外一方面，如图9.22 (c)所示，假定输入电路的输入电压Vin回升，M1的栅极电压也回升。这时候候M2的电流驱动本领前进，而M1的电流驱动本领响应公然降。其成果，输入接收电流增添了。

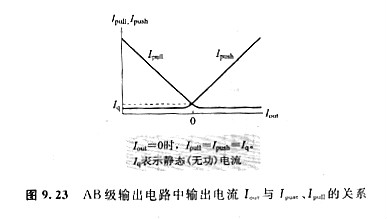

图9.23示出AB级输入电路中输入电流Iout与M1的电流Ipush，M2的电流Ipul，的干系。当Iout=0时，Ipush和Ipull与静态电流Iq相称。
