74ls04引脚图及功效,74ls04振荡电路-KIA MOS管

信息来历:本站 日期:2023-09-21

分享到:

74ls04引脚图及功效,74ls04振荡电路-KIA MOS管


74ls04引脚图及功效先容

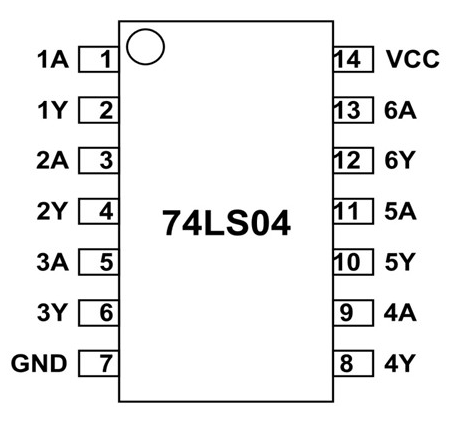

74ls04引脚图

74ls04引脚图,功效,电路

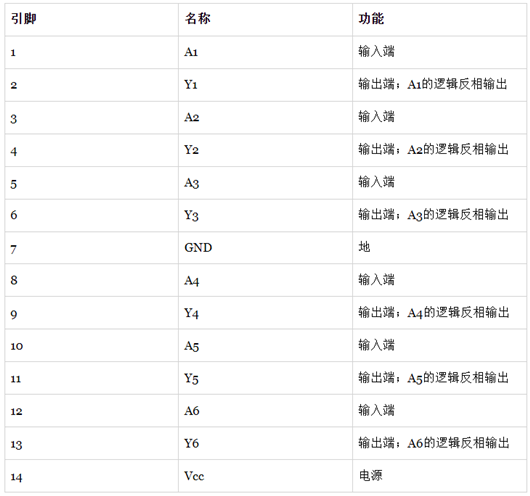

74ls04引脚功效


74ls04引脚图,功效,电路

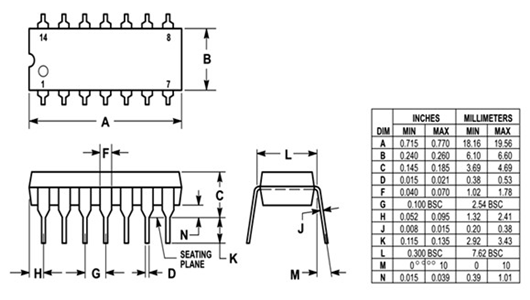

74ls04封装

74ls04引脚图,功效,电路


74LS04是带有6个非门的芯片,是六输入反相器,也便是有6个反相器,它的输入旌旗灯号与输入旌旗灯号相位相反。六个反相器。共用电源端和接地端,别的都是自力的。输入旌旗灯号手动负载的才能也有必然水平的缩小。


反相器是能够或许将输入旌旗灯号的相位反转180度,这类电路利用在摹拟电路,比方说音频缩小,时钟振荡器等。在电子线路设想中,常常要用到反相器。


74LS04外部包罗六个反向器,每一个反向器都具备以下特色:

输入:高电平(1)、低电平(0)。

输入:输入旌旗灯号的逻辑反相输入。

提早时候:输入旌旗灯号到输入旌旗灯号之间存在必然的提早时候。


在数字电路中,74LS04经常使用于对输入旌旗灯号停止反相处理、发生时钟旌旗灯号、天生脉冲等。比方,在计数器中,74LS04能够或许将计数器的输入旌旗灯号反相,从而完成计数器的正向计数和倒向计数,同时也能够或许用于计数器的清零操纵。


须要注重的是,因为74LS04的输入端为开漏输入(open collector),是以若是要毗连到负载上,须要额定增加上拉电阻停止驱动。


作为一种经常使用的数字电路芯片,74LS04具备高速、低功耗、靠得住性高档长处,普遍利用于各类数字电路设想中。


74ls04振荡电路图

74ls04振荡电路一:环形振荡器电路


74ls04引脚图,功效,电路


图中为带有RC提早电路的非门环形自激多谐振荡器尝试电路。振荡电路由非门IC1、IC2、IC3及按时电路元件RP、C等构成,由IC3输入矩形波旌旗灯号。R1为掩护电阻器,防止按时电容器c反向放电时有能够或许构成IC3门电路破坏。非门IC4使振荡器输入波形较好的矩形波。


振荡频次预算f>1/2.3RC T>2.3RC


按时电阻器电阻值在100-10002规模内拔取,按时电容器C取值规模较大,从几百皮法(pF)至几百微法规模内选职,能够或许使振荡频次规模从几兆赫兹到几赫兹。把按时电阻器换成电位器(1.5k92),能持续调理振荡频次,并且有较大的笼盖率。用到的芯片有74ls04。


74ls04振荡电路二:对称方波振荡器

图中为非门对称方波自激多谐振荡器尝试电路,因为电路对称,输入振荡波形占空比为1:1,为方波,故称对称方波振荡器。


在振荡电路中,非门IC1输入端颠末按时电容器C2耦合到非门IC2输入端,一样IC2输入端经C1耦合到IC1输入端,两个非门经由过程电容器相互耦合构成正反应闭环电路,因此能够或许发生方波振荡。当R1=R4=R,C1=C2=C时,振荡频次预算公式:

f≈1/RC

74ls04引脚图,功效,电路


振荡周期T≈RC。按时电阻器R1、R4取值为1~2.2kΩ,按时电容器C1、C2取值规模较大,能够或许从几十皮法至几百微法,振荡频次规模从几赫兹到数兆赫兹。


74ls04振荡电路三:简略单纯自激多谐振荡器

图中为简略单纯非门自激多谐振荡器尝试电路,它由非门振荡器IC1、IC2,反相器IC3,白色、绿色发光二极管和电源GB供电体系构成。IC1、IC2作为振荡器的开关关键,R1、C按时电路发生延时正反应旌旗灯号节制开关关键周期性的守旧和封闭,使IC2输入矩形波。反相器IC3使白色、绿色发光二极管与振荡器同步瓜代闪亮。


74ls04引脚图,功效,电路

74ls04振荡电路四:晶体振荡器与分频器(74ls04)电路

74ls04引脚图,功效,电路
