封装情势详解

芯片封装，是把工场出产出来的集成电路裸片放到一块起承载感化的基板上，把管脚引出来，再封装成为一个全体。它可以或许掩护芯片，相称于芯片的外壳，起着装置、牢固、密封、掩护芯片及加强电热机能等方面的感化。

芯片封装手艺已历几代变化，从DIP、QFP、PGA、BGA到CSP再到MCM，手艺目标一代比一代进步前辈，包含芯片面积与封装面积之比愈来愈靠近于1，合用频次愈来愈高，耐温机能愈来愈好，引脚数增加，引脚间距减小，分量减小，靠得住性进步，操纵加倍便利等。

封装大抵成长历程：

布局方面：TO→DIP→PLCC→QFP→BGA→CSP

资料方面：金属、陶瓷→陶瓷、塑料→塑料

引脚形状：长引线直插→短引线或无引线贴装→球状凸点

拆卸体例：通孔插装→外表组装→间接装置

封装情势大全

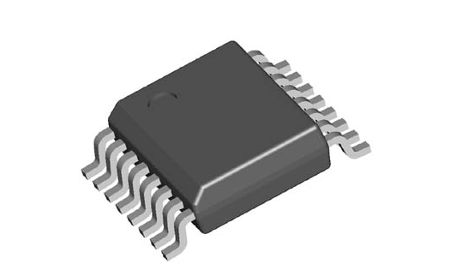

外表贴装封装（SOP）

SOP是英文Small Outline Package的缩写，即小形状封装。

SOP(小外表封装)外表贴装封装之一，引脚从封装两侧引出海鸥翼（L字形）（L有塑料和陶瓷两种资料。

SOP封装手艺由1968～1969年菲利浦公司开辟胜利，逐步衍生出：

SOJ，J型引脚小形状封装

TSOP，薄小形状封装

VSOP，甚小形状封装

SSOP，削减型SOP

TSSOP，薄的削减型SOP

SOT，小形状晶体管

SOIC，小形状集成电路

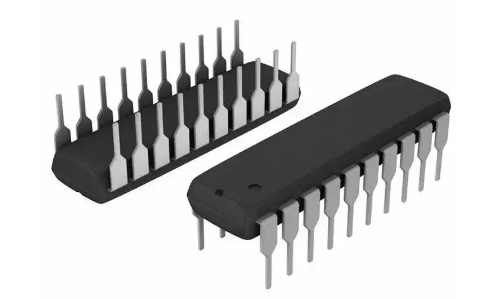

DIP封装

DIP是英文“Double In-line Package”的缩写，即双列直插式封装。

插装型封装之一，引脚从封装两侧引出，封装资料有塑料和陶瓷两种。DIP是最进步的插装型封装，操纵规模包含规范逻辑IC，存贮器LSI，微电机路等。

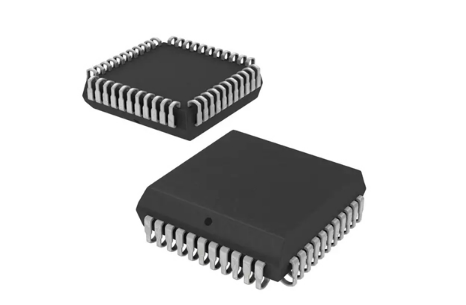

PLCC封装

PLCC是英文“Plastic Leaded Chip Carrier”的缩写，即塑封J引线芯片封装。带引线的塑料芯片载体。外表贴装型封装之一。引脚从封装的四个正面引出，呈丁字形，是塑料成品。

PLCC封装体例，形状呈正方形，32脚封装，周围都有管脚，形状尺寸比DIP封装小很多。PLCC封装合合用SMT外表装置手艺在PCB上装置布线，具备形状尺寸小、靠得住性高的长处。

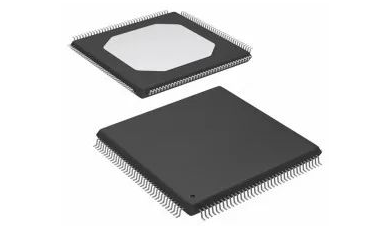

方形扁平式封装(QFP/OTQ)

四边扁平封装工艺能有用操纵空间，从而下降对印刷电路板空间巨细的请求。

QFP封装芯片引脚之间的间隔很小，管脚很细，普通接纳大型或超大型集成电路，其引脚数目普通在100以上。

这类情势封装的芯片必须操纵SMT芯片与主板焊接接纳外表装置手艺。

该封装体例具备三大特色：

①合用于SMD外表装置手艺PCB装置在电路板上的布线；

②合适高频操纵;

③芯片面积与封装面积之间的比值较小。

QFP合用于数字逻辑，如微处置器/门显现LSI也合用于电路VTR摹拟旌旗灯号处置、音频旌旗灯号处置等LSI电路产物封装。

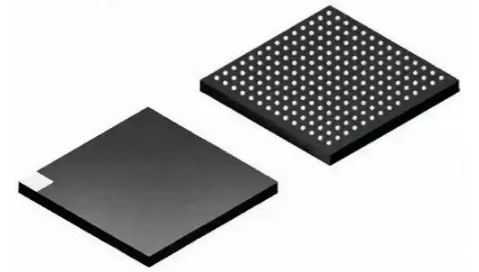

球状引脚栅格阵列封装手艺（BGA）

BGA是英文“Ball Grid Array Package”的缩写，即球栅阵列封装。BGA球状引脚栅格阵列封装手艺，高密度外表拆卸封装手艺。

在封装底部，引脚都成球状并摆列成一个近似于格子的图案，由此定名为BGA，封装密度、热、电机能和成本是BGA封装风行的首要缘由。

跟着时候的推移，BGA封装会有愈来愈多的改良，性价比将获得进一步的进步，因为其矫捷性和优良的机能。

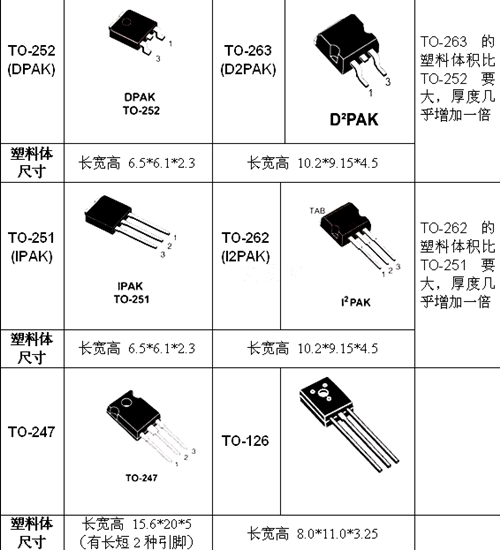

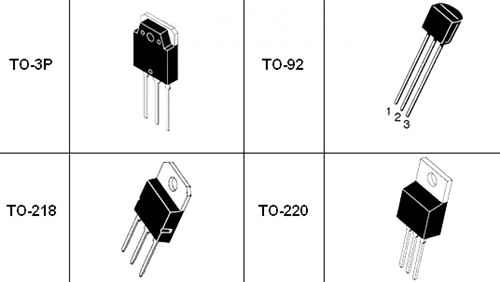

TO封装

TO的英文全名是：Transistor Outline （晶体管形状），是一种晶体管封装，旨在使引线可以或许被成型加工并用于外表贴装。

TO封装手艺从塑料材质，到金属材质，差别的厂家TO封装有差别的定名，但定名法则都是由封装代号+管脚数构成：比方：TO-220-5，此中TO-220表现封装的代号，前面的5表现其管脚数。

芯片封装手艺不只对内置芯片起到必然的掩护感化，也将间接影响到芯片的电热机能，特别在PCB设想和制作进程中，封装手艺相当主要。

权衡一个芯片封装手艺进步前辈与否的主要目标是，芯片面积与封装面积之比，这个比值越靠近1越好。

封装时需斟酌的身分：

芯片面积与封装面积之比，为进步封装效力，尽可能靠近1:1；

引脚要尽可能短以削减提早，引脚间的间隔尽可能远，以保障互不搅扰，进步机能；

基于散热的请求，封装越薄越好。
