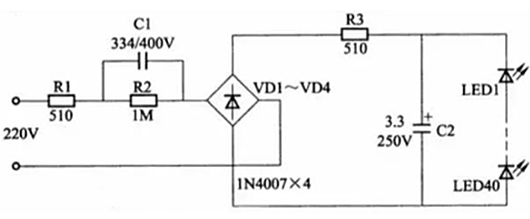

下图是LED灯杯电路：
该电路是小功率灯杯最经济、适用的电路，具备功率小、体积小的长处。
该灯利用220V电源供电，220V交换电颠末C1降压电容降压后，再颠末全桥整流，经由过程C2滤波，最初颠末限流电阻R3给串连的40个LED供给恒流电源。LED的额外电流为20mA，R1是掩护电阻，R2是电容C1的开释电阻，R3是限流电阻，以防止电压降低、温度降低、LED的电流增大，C2用来掩护LED免受开灯时的打击电流的侵害。

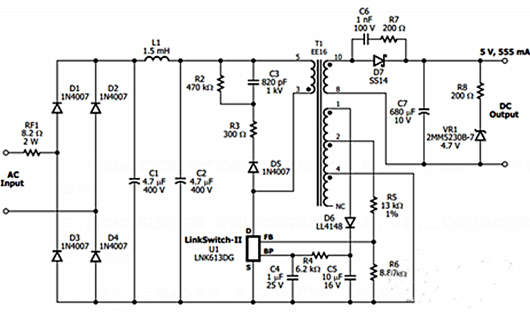

led唆使灯电路--led驱动电源电路图以下：
输入整流局部：阐发高压输入整流电路的详细参数，而后拔取详细保险整流二极管的规格，由于咱们的功率比拟低，能够拔取线绕电阻作为保险，用1N4007做整流管若是功率较大要选用其余耐流更高的整流二极管。
整流滤波局部：若EMI请求较严，可增添以下π型电路，若请求没那末严酷，能够只用一个滤波电容，电容跟电感的详细容量跟感量，按照总功率拔取。
驱动电路局部：颠末R3的电流转化为电压，反应给IC节制输入电流，在低级绕组加DRC接收电路，由于咱们是内置mos管，驱动电路已集成在IC电路内，以是驱动mos电路不做讲授。
IC供电与核心电路局部：经由过程赞助绕组整流滤波零丁给IC供电，经由过程R5与R6阻值的比例来节制输入空载电压。
输入整流滤波电路局部：经由过程超快规复二极管整流和高频低阻电解滤波后，输入给负载，并在超快规复二极管上加RC电路滤波，经由过程超快规复二极管反向波形调试来拔取电阻电容，以最大按捺二极管的反向尖峰，在输入端加假负载，通俗设想假负载会消耗3毫安电流。
led唆使灯电路：

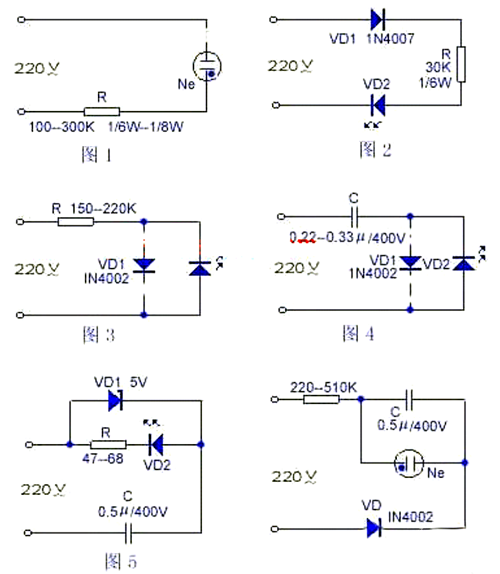

图1所示电路中只要两个元件，R选用1/6--1/8W碳膜电阻或金属膜电阻，阻值在1--300K之间。
Ne为氖泡，也拔取用通俗日光灯启辉器中的氖泡，若想用体积小且在60V摆布即能启辉的氖灯胆，其型号为NNH-616型，电阻R选用270K的1/6W金属膜电阻。

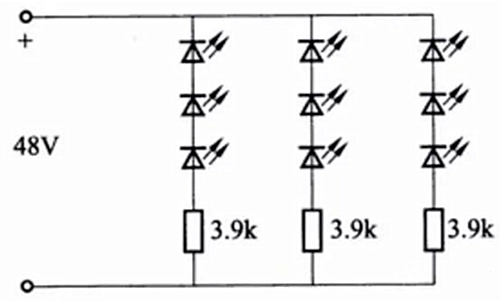

电路图为LED利用在48V电瓶电动车的照明电路。由三个LED串连一个3.9k的限流电阻为一组，三组并联构成，可用作刹车尾灯。
