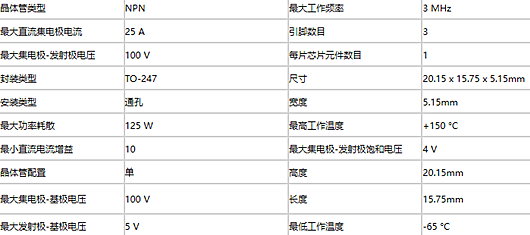

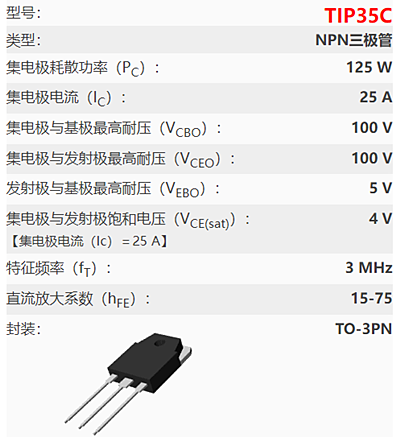

tip35c参数引脚图：
晶体管极性:NPN
电压, Vceo:100V
停止频次 ft, 典范值:3MHz
功耗, Pd:125W
集电极直流电流:25A
直流电流增益 hFE:75
封装范例:TO-3P
针脚数:3
功耗:125W
封装范例:TO-3P
总功率, Ptot:125W
晶体管数:1
晶体管范例:通用电源
最大持续电流, Ic:25A
最小增益带宽 ft:3MHz
满功率温度:25°C
电压, Vcbo:100V
电流, Ic hFE:15A
电流, Ic 最大:25A
直流电流增益 hfe, 最小值:10
外表装置器件:通孔装置
饱和电压, Vce sat 最大:1.8V

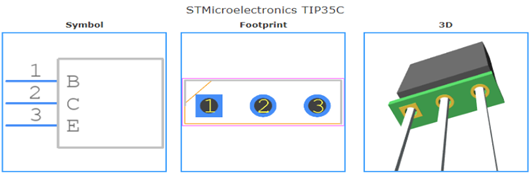

tip35c参数引脚图材料：

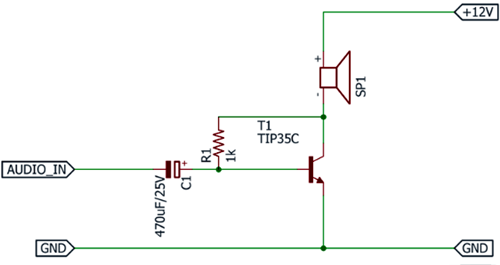

TIP35C 音频功率缩小器的电路图：
TIP35C音频功放任务道理
晶体管经由过程缩小输入旌旗灯号来充任缩小器。若是在晶体管的发射极-基极结上施加直流偏置电压，则晶体管将坚持在正向偏置状况，不管旌旗灯号极性若何都能坚持这类状况。这是一个 A 类缩小器。是以晶体管老是偏置在导通状况。是以，在输入旌旗灯号的完全周期时代，晶体管在输入旌旗灯号的最大幅度中发生最小失真。
因为A 类缩小器须要驱动大批负载电流，是以晶体管额外值必须足以弥补高集电极电流。负载，即扬声器毗连在集电极两头。是以，晶体管必须具备高集电极电流。TIP35C 胜利完成了这一点，因为它是一个 100V 的功率晶体管和 25A 的集电极电流。但是，上述电路的首要错误谬误是功率缩小器的全体效力。因为该电路是 A 类缩小器的根基布局，是以几近有大批电流作为功率晶体管 TIP35C 的散热丧失。必须毗连大型散热器以顺应散热。电路的转换效力低。
