变频加热电源道理

该装备可供给250——1000HZ的频次，完成了输出电压、电流的持续可调，以到达输出功率持续可调的目标，进步了加热结果。

变频加热电源道理：

1、集肤效应道理：在加热实际中，有一个集肤效应道理，即：

S=K（1/FC）1/2

式中：S — 集肤效应深度

K — 批改系数

FC — 频次

由此能够看出，当FC增大时，S变小，则集肤深度越深，同时其交换阻抗Z= KZC（FC）1/2也变大，是以在不异数值的电流感化下，负载所取得的能量也越高，而电流及线路耗损响应地也会变小，从而进步了加热效力，同时还可起到节俭电能的目标。变频加热电源恰是基于这一道理做成的，操纵变频手艺，可将运转频次进步到工频的数倍，加热结果会较着进步。

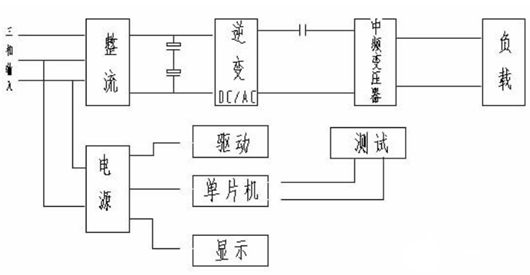

2、零件道理框图

起首将380V/50HZ的三相交换电经整流、滤波成直流电，经逆变电路变成频次持续可调的单相电，再经中频变压器断绝后，保送到加热电缆停止加热。

其主功率器件接纳的是西门子第三代大功率器件IGBT，节制器件为单片机，是8位产业公用微处置机AT89C51，它具备很强的情况自顺应才能和抗搅扰才能，任务可 靠，寿命长等长处。

变频加热电源的特色：

1、接纳了进步前辈的移相节制手艺和软起动手艺，使任务更靠得住。

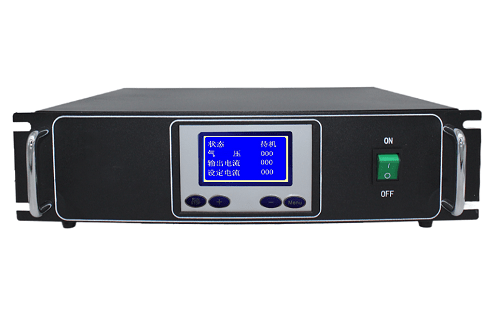

2、人机对话的显现界面，可经由进程键盘的挑选显现任务频次及电流，输出脉冲的占空比、电流变比等，并可显现毛病状况及缘由，使显现更直观，更容易于操纵。显现与主控板共用一个线路板，摆列更松散，防止了旌旗灯号传输进程中的搅扰，任务更稳定。

3、输出局部接纳环形中频变压器，用于断绝输出、输出电压，同时经电容组与节制柜输出相毗连，起到隔直感化，防止因为直流偏磁或过励磁发生的磁饱和，同时可起到串连谐振的感化。

中频变压器为非晶钛资料，导磁率高，任务频次高，本身能量耗损极低，零件效力进步。若频次再进步，其体积可做得更小，任务效力更高。

4、掩护功效齐备。

设置了过流、短路、机内温升太高及过、欠压掩护，功效更齐备，任务更靠得住，防止了因为各类不一般身分而形成的破坏。

变频感到加热电源特色

变频感到加热电源普遍操纵于各行各业对金属资料的热加工、热处置、热拆卸及焊接、熔炼等工艺中。感到加热电源由两局部组成，一局部是供给能量的交换电源，也称变频电源；另外一局部是完成电磁感到能量转换的感到线圈，称感到器。

感到加热电源逆变器首要有并联逆变器和串连逆变器，串连逆变器输出可等效为一低阻抗的电压源，当两电压源并联时，彼此间的幅值、相位和频次差别或动摇时将致使很大的环流，以致逆变器件的电流发生严峻不均，是以，串连逆变器存在并机扩容坚苦；

而对并联逆变器，逆变器输出真个直流大电抗器可充任各并联逆变器之间的电流缓冲关键，使得输出真个AG/DG或DG/DG关键有充足的时候来改正直流电流的误差，到达多机并联扩容，晶体管化超音频、高频电流多接纳并联逆变器布局，并联逆变器易于模块化、大容量化是此中的一个首要缘由。

感到加热装备的首要长处：

①不用全体加热，工件变形小，电能耗损小。

②无公害。

③加热速率快，工件外表氧化脱碳较轻。

④外表淬硬层可按照须要停止调剂，易于节制。

⑤感到加热装备能够装置在机器加工出产线上，易于完成机器化和主动化，便于办理，且可削减运输，节俭人力，进步出产效力。

⑥淬硬层马氏体构造较细，硬度、强度、韧性都较高。

⑦外表淬火后工件表层有较大紧缩内应力，工件抗委靡破断才能较高。
