稳压二极管电路分享

稳压二极管因为具备稳压感化，是以在良多电路傍边均有操纵，普遍用在稳压电源、电子点兵器、直流电平平移、限幅电路、过压掩护电路、弥补电路等傍边。下文分享了一些经常操纵的稳压二极管电路图。

稳压管首要参数

①不变电压Uz：稳压管反向击穿后不变任务时的电压值称为不变电压；

②不变电流Iz：稳压管反向击穿后不变任务时的反向电流称为不变电流。稳压管许可经由过程的最大反向电流称为最大不变电流，操纵稳压管时,任务电流不能跨越，通俗按大于2倍输入电压来设想；

③静态电阻Rz：稳压管在反向击穿的曲线任务时,电压变更量△Uz与电流变更量△I之比称为静态电阻，静态电阻越小申明稳压机能越好；

④额外功耗Pz：由芯片许可温升决议，它的额外值为不变电压Uz和许可最大电流Iz的乘积。

⑤温度系数α：稳压管的温度变更会致使不变电压产生细小变更，是以温度变更1℃所引发管子两头电压的绝对变更量便是温度系数，温度系数越小越好，申明稳压管受温度影响很小。

稳压二极管电路图

稳压二极管直流稳压电路

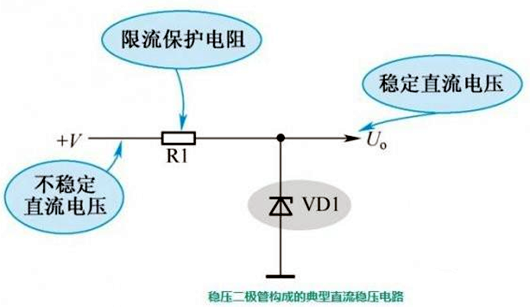

稳压二极管首要用来组成直流稳压电路，这类直流稳压电路布局简略，稳压机能通俗。下图所示是稳压二极管组成的典范直流稳压电路。电路中，VZ1是稳压二极管，R1是VZ1的限流掩护电阻。

未经不变的直流任务电压经由过程R1加到稳压二极管上，因为任务电压弘远于VZ1稳压值，以是VZ1进入任务状况，其两头获得不变的直流电压，作为稳压电路的输入电压。

当直流任务电压巨细动摇时，流过R1和VZ1的电流巨细随之响应动摇，因为稳压二极管VZ1稳压不变，如许直流电压巨细动摇的电压降在电阻R1上。

稳压二极管浪涌掩护电路

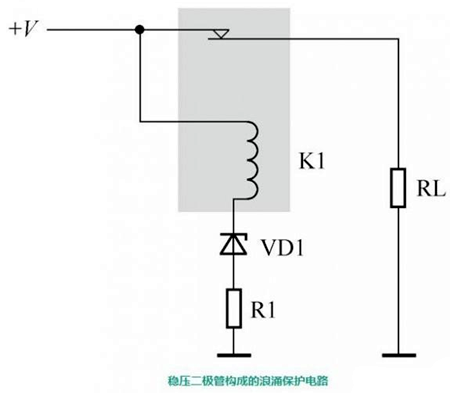

下图所示是稳压二极管组成的浪涌掩护电路。电路中，K1是继电器，VZ1是稳压二极管，R1是限流掩护电阻，RL是负载电阻。

当任务电压不浪涌呈现时，任务电压不高到足以使稳压二极管VZ1导通的水平，这时辰候候VZ1停止，不电流流过继电器K1，K1的触点坚持导通状况，任务电压经由过程继电器触点为负载RL一般供电。

当任务电压呈现浪涌时，因为电压降低，稳压二极管VZ1导通，这时辰候候有电流流过继电器K1，K1的触点断开，电压不能经由过程继电器触点为负载RL供电，到达掩护负载RL的目标。

稳压二极管过压掩护电路

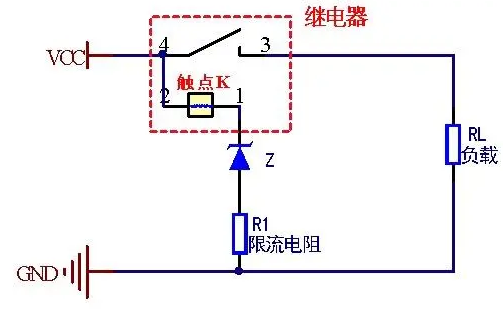

过压有过高电压和低电压掩护，如图是高压掩护电路，避免负载永劫间处于高压状况而端断开电路，它操纵的是稳压二极管的击穿电压，一旦电源电压VCC跨越稳压管击穿电压时，那末稳压管就会导通,这时辰候候候触点K吸合，继电器接通，负载RL任务。当VCC电压太低(不到达稳压管不变电压值)时,触点不举措，继电器不会吸合。

稳压二极管温度弥补电路

稳压二极管在温度弥补电路操纵的是稳压二极管的温度系数，以下图是用温度互补型稳压二极管组成的稳压电路，接纳互补型稳压二极管对稳压请求较高的电路傍边，出格是温度对电压的影响，这类具备温度互补特征的稳压二极管外部实在有两只通俗的稳压二极管，可是它们的温度特征相反，当温度降低或降落时，一只二极管的管压降降落，另外一只二极管的管压降降低，如许两只二极管总的管压降坚持不变，起到到温度弥补感化。

稳压二极管限幅电路

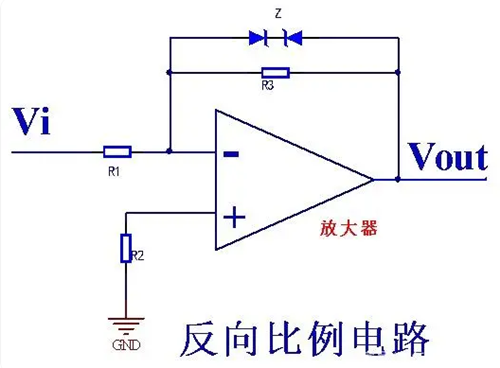

以下图是反向比例电路，输入旌旗灯号插手反相输入端，对抱负运放，该电路的输入电压与输入电压之间的干系为Vout=-R3/R1*Vin。为了避免缩小器输入电压跨越限定值,可增添稳压管限幅，使输入的电压峰值被限定在稳压管的不变电压值上。
