稳压督任务道理,操纵电路,感化先容-KIA MOS管
信息来历：本站 日期：2023-09-15
稳压二极管（齐纳二极管）是一种硅资料制成的面打仗型晶体二极管，简称稳压管；是一种直到临界反向击穿电压前都具备很高电阻的半导体器件。
稳压管在反向击穿时，在必然的电流规模内（或说在必然功率耗损规模内），端电压几近稳定，表现出稳压特征，因此普遍操纵于稳压电源与限幅电路当中。
稳压督任务道理

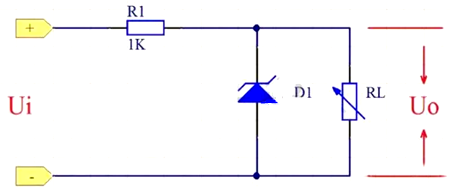

稳压管电路由限流电阻R1和稳压管D1构成。Ui是输入电压；Uo是输入电压，即稳压管两头的电压Vz（电路是并联）。本例电路既能够作为基准电压源，也能够零丁作为输入电压牢固、负载电流较小的稳压电路中操纵，适用性较强。
稳压督任务道理阐发：
当负载电阻稳定，输入电压Ui增大（或输入电压稳定，负载电阻RL增添）时，输入电压Uo将回升，使稳压管D1的反向电压会略有增添，随之流过稳压管D1的电流增添，因而流过电阻R1的电流将增添，限流电阻R1上的压降将变大，使得Ui增量的大局部压降在R1上被耗损，从而使输入电压Uo根基坚持稳定。
反之，当负载电阻稳定，输入电压Ui降落（或输入电压稳定，负载电阻RL减小）时，输入电压Uo将降落，使稳压管D1的反向电压也随之降落，流过稳压管D1的反向电流也稍微降落，因而，流过电阻R1的电流将削减，限流电阻R1上的压降将变小，如许Uo的电压又会回升，如许稳定后，电压Uo仍是根基坚持稳定。

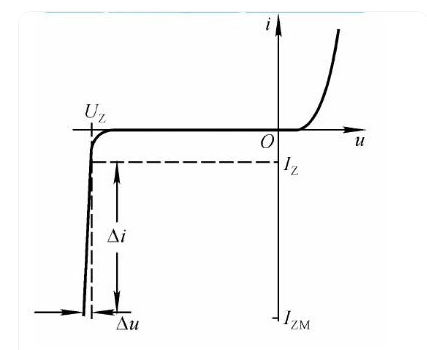

稳压二极管伏安特征
当电压到达稳压值Uz时，曲线很陡，申明流过稳压二极管的电流在巨细变更时，稳压二极管两头的电压巨细根基稳定，也便是说在必然电压规模内，跟着流过稳压二极管的电流变更，稳压二极管两头电压巨细根基坚持稳定，这便是稳压二极管的任务道理，它操纵的是它的反向任务特征。
稳压管在电路中的感化：

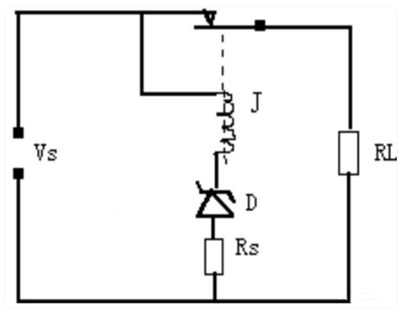

1、浪涌掩护电路：稳压管在精确的电压下击穿，这就使得它可作为限定或掩护之元件来操纵，因为各类电压的稳压二极管都能够获得，故对这类操纵出格适合。稳压二极管D是作为过压掩护器件。只需电源电压VS跨越二极管的稳压值D就导通，使继电器J吸合负载RL就与电源分隔。
2、电视机里的过压掩护电路：EC是电视机主供电压。当EC电压太高时，D导通，三极管BG导通，其集电极电位将由本来的高电平(5V)变为低电平，经由过程待机节制线的节制使电视机进入待机掩护状况。
3、电弧按捺电路：在电感线圈上并联接入一只适合的稳压二极管(也可接入一只通俗二极管道理一样)的话，当线圈在导通状况堵截时，因为其电磁能开释所产生的高压就被二极管所接收，以是当开关断开时，开关的电弧也就被消弭了。这个操纵电路在产业上用得比拟多，如一些较大功率的电磁吸节制电路就用到它。
典范的串连型稳压电路
浪涌掩护电路
