继电器是节制电路中常用的一种元件，操纵电磁感到道理，节制某一回路的接通或断开，完成用小电流节制大电流，从而减小节制开关触点的电流负荷，掩护开关触点不被烧蚀。电磁式继电器普通由铁芯、线圈、衔铁、回位弹簧、触点等构成。
继电器在电气节制回路中普遍利用，比方中间继电器、时候继电器、合闸继电器、跳闸继电器等等。

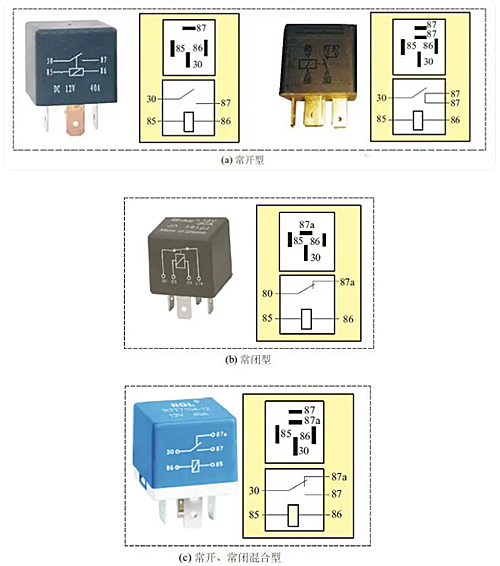

继电器按接通及断开体例可分为常开继电器、常闭继电器，和常开、常闭夹杂型继电器，罕见的几种继电器以下图所示。

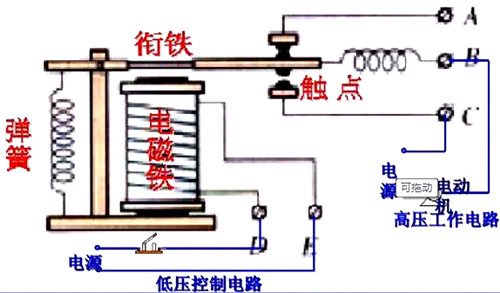

继电器的任务道理以下图所示，在线圈两头加上必然的电压，线圈中就会流过必然的电流，从而发生电磁效应，衔铁就会在电磁力吸收的感化下降服前往弹簧的拉力吸向铁芯，从而动员衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消逝，衔铁就会在弹簧的反感化力前往本来的地位，使动触点与本来的静触点（常闭触点）开释。
如许吸合、开释，从而到达了在电路中的导通、堵截的目标。对继电器的“常开、常闭”触点，能够如许来辨别：继电器线圈未通电时处于断开状况的静触点，称为“常开触点”；处于接通状况的静触点称为“常闭触点”。
电路道理
继电器是一种当输入质变化到某必然值时，其触头（或电路）即接通 或分决绝直流小容量节制回路。由永远磁铁坚持开释状况，加上任务电压后，电磁感到使衔铁与永远磁铁发生吸收和排挤力矩，发生向下的活动，最初到达吸合状况。

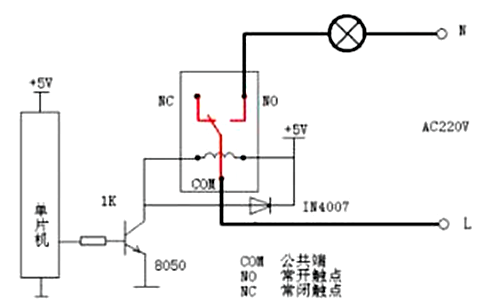

五脚继电器接线图
接线道理：继电器普通都有能反应必然输入变量（如电流、电压、功率、阻抗、频次、温度、压力、速率、光等）的感到机构（输入局部）；有能对被控电路完成“通”、“断”节制的履行机构（输入局部）；
在继电器的输入局部和输入局部之间，另有对输入量停止耦合断绝，功效处置和对输入局部停止驱动的中间机构（驱动局部）。

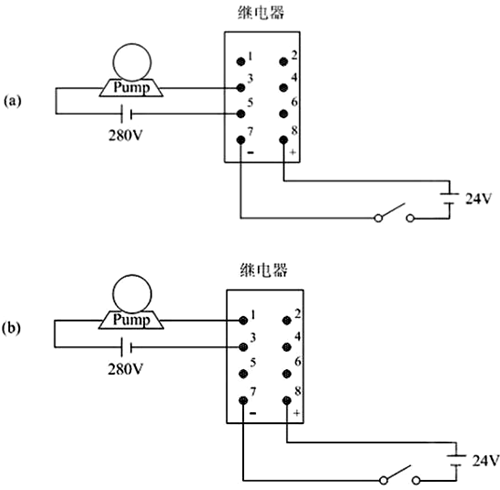

中间继电器接线图
5和6是一对公共端子，1和 2是一对常闭触点，3和4是一对常开触点。7、8不通电时，5—6和1—2接通，通电后就会断开1—2，而5—6不时，再和3—4接通。
普通中间继电器是双刀双掷开关，7—8端子接外部的线圈，利用时会并联一个续流二极管，二极管接入时的极性和继电器端子标注相反（8+接二级管的负极，7-接二级管的正极）。
到达预约值时，继电器会任务驱动电路断开，那一刹时会因为自感电压发生很高的的电流，而这个电流会流过续流二级管，而不会颠末起到电路，从而掩护了电路中的元件。

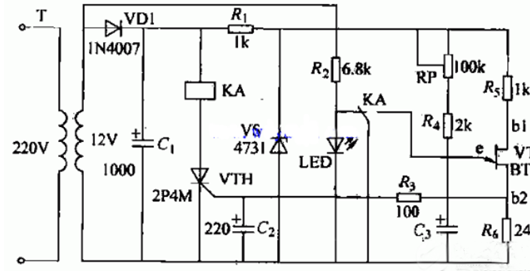

继电器电路图一

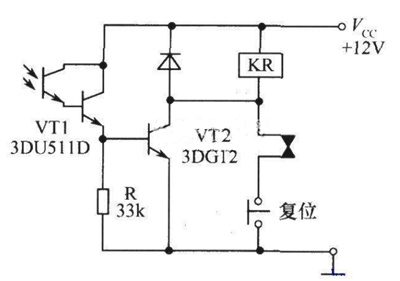

继电器电路图二

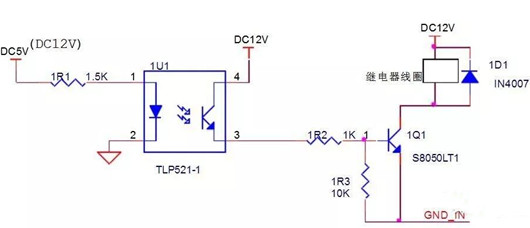

光耦驱动继电器电路图
