一看就懂,手机充电器电路图及道理讲授-KIA MOS管


本文阐发一款比拟简练、轻易看懂电路图、轻易查找毛病的分立元件充电器电路,这类电路作为小功率负载利用没题目,且电路布局简略,体积较小,但它的掩护不够完美,充电电流较小,功率较小,是以此刻已未几见了。

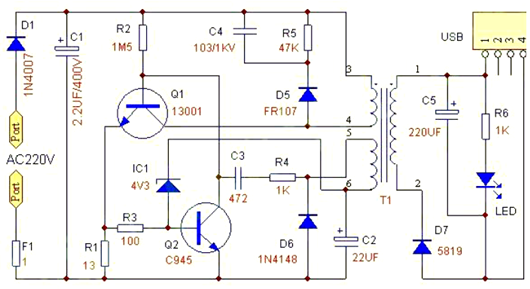

电路道理图见下图:

手机充电器电路图

手机充电器电路图阐发:

1、该电路属于自励、反激式、变压器耦合型、PWM开关电源;电源变更进程:交换(AC,输出市电)→直流(DC)→交换(AC,高频)→直流(DC,输出);电路由整流、振荡、稳压、掩护四大体系构成。


2、输出整流、滤波电路:由二极管VD1、电解电容器C1构成,属于半波整流电路,输出脉动直流电压,峰值电压311v,经电容滤波到达300v摆布的直流电压。VD1为1N4007这个二极管利用比拟遍及,最大整流电流1A,最大反向电压1000v;电解电容器的耐压要大于300v;


3、振荡电路:由R2、VT1、L1、L2、C4、R5构成,若是不L2、C4、R5反应歧路的存在,三极管VT1过着一种平平的故乡糊口,它经由进程偏置电阻R2供给适合的偏压,构成了一般的缩小电路,但反应电路的插手让它的糊口不再安静,而是动乱不安--构成了振荡电流。


L2为反应线圈,从图上L1、L2同名真个干系看出该反应属于正反应,因而构成了振荡电路,由于电容C4的存在致使该振荡电路构成的振荡是间歇振荡,不是正弦波;


起振进程:电路接通时,启动电阻R2为电路供给偏置电流,因而VT1的集电极就有电流Ic经由进程Ic,当集电极线圈L1电流发生变更时(0→增添),就会发生自感电动势,方向上+下-,因L2与L1同绕在一个磁心上,因而L2在互感的感化下,发生下+上-的感到电动势;


它相称于一个电源,经由进程C4、R5、三极管VT1的发射结构成了回路停止充电,因而三极管VT1的发射结电压Ube在本来偏流的根本上又增添了一个附加电流,Ib增添,Ic随之增添,响应L2互感电动势进一步增添,反应激烈的停止,因而在输出端构成了很峻峭的一个输出波形。


可是这类增添不会无穷制的进步,由于电容的充电性子是如许的:接通刹时相称于短路,以后渐渐降低,充电电流慢慢减小,因而电容C4两真个电压慢慢降低,极性右+左-,这个慢慢增高的电压对正反应构成了障碍,当到达必然值时,其负值电压与三极管VT1的发射结偏置电压极性相反,使Ube慢慢减小,减小到0.5v时,三极管就停止了。


停止时这时候电容C4的电压到达最大,充电电流为零,它不会因之而消停,只需无机遇就会放电。它的负电压为电源电压对其充电缔造了前提,因而电源电压颠末R2对其反充电,不只对消了其原本的充电电压还对其反向充电,使其电压左+右-,并且慢慢降低,当降低跨越0.5v时,因而三极管又具有了导通前提,新一轮的振荡又起头了,如斯循环往复的停止着。


从以上阐发可知三极管VT1起到了开关感化,时而导通时而停止,不时停止着振荡。

手机充电器电路图

当三极管VT1停止时,会在L3两头发生上+下-的互感电动势,有电能输出,经二极管整流、滤波以后构成输出直流;VD7、R6为输出唆使电路;只要停止时才会有输出,导通时不,这便是反激式的来由。

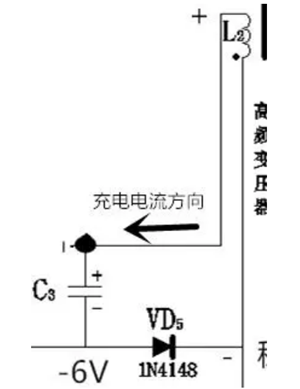

4、稳压电路:由三极管VT2、VD3、C3、VD4、VD5构成;VD5在开关三极管VT1停止时导通:L2上+,C3上+、二极管VD5构成回路;C3电压上+下-,电压6v,上端接地电位0v,则下端电位-6v,这是一个取样电压,为规范值,要使VD4导通,则在VD4左端电位0.2v便可。当电压增高时,电容C3电压增高,即下端电位低于-6v,而VD4两头电压稳定,因而左端电位被拉低,低于0.2v,拉低了三极管VT1的基极电位,使其饱和时候延长,到达了稳压目标。


5、掩护电路

短路掩护:由输出端掩护电阻R1完成,但电源呈现严峻的短路毛病时,R1会自我就义,堵截电路防止进一步的破坏;


R3、C2、VD2为尖峰接收电路,用于掩护三极管VT1.咱们晓得,三极管在停止刹时,会发生一个下+上-的自感电动势,与电源电压叠加后跨越1000v,远远跨越了三极管的最大反向电压,经由进程这个电路,能够对这局部电能构成回路,停止开释,同时开释的进程中,构成变更的电流,能够将能量耦合到L3;


过流掩护:R4为取样电阻,当三极管VT1的电流增添时,三极管VT1发射极电压降低,使三极管VT2导通,拉低了VT1的基极电压,使其饱和时候延长,到达了掩护三极管的目标;


6、二极管VD1、VD2、VD6、VD5、VD4利用频次差别,故挑选差别的二极管,高频的利用快规复二极管。变压器接纳高频变压器。


分享几款手机充电器电路图

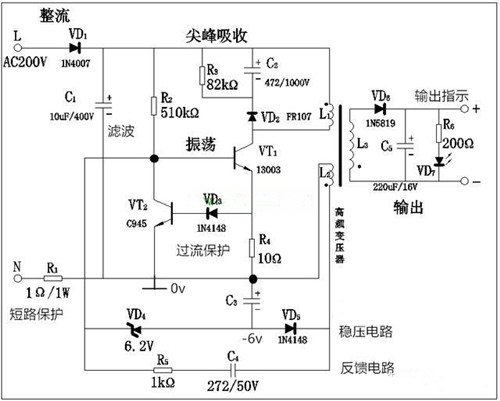

简略手机充电器电路图

手机充电器电路图


5V手机充电器电路图:5V-USB充电器

手机充电器电路图
