沟道长度调制效应是MOS晶体管中栅下沟道预夹断后、若持续增大Vds，夹断点会略向源极标的目的挪动。致使夹断点到源极之间的沟道长度略有减小，有用沟道电阻也就略有减小，从而使更多电子自源极漂移到夹断点，致使在耗尽区漂移电子增加，使Id增大的效应。
以在加栅压Vgs且构成导电沟道的环境下的NMOSFET为例。若漏源电压Vds增大至不可疏忽，沟道电压降增大直至Vgd=VT时，因为栅漏之间电压差下降，漏端四周反型层消逝，称为沟道夹断。若持续增大Vds，夹断点将向源端挪动，故"看起来"，有用沟道长度减小，称为沟道调制效应。
当MOS督工作在饱和区，导电沟道发生夹断，沟道的长度从L变成了L’，
此时电流公式改写为：
咱们接纳一个简略的参数λ来表现VDS对漏极电流ID的影响，界说：
由此能够获得斟酌了沟道长度调制效应的MOS管饱和区的电流公式：
因为λ∝1/L，对长沟道的器件而言（比方L>10um）， λ的数值很小，λVDS<<1，以是这个偏差能够疏忽。而沟道越短，这个偏差就越大。现实上，对短沟道的MOS管，用一个简略的参数λ来表现沟道长度调制效应长短常不精确的。因此咱们偶然会发明，电路仿真的成果和用公式计较出来的成果完整差别。以是说一阶的类似公式更首要的是起到电路设想的指点感化。

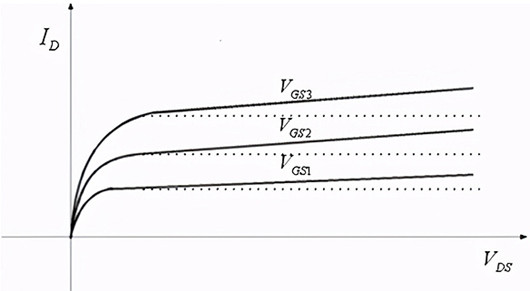

此景象得ID/VDS特征曲线在饱和区呈现非零斜率，源漏间电流源非抱负。
以下图所示
MOS场效应督工作在饱和区，要虑沟道长度调制效应，可是三极管区不存在。
