二极管（Diode），二极管是由半导体资料（硅、硒、锗等）制成的。
二极管的正、负二个端子,一端称为阳极,一端称为阴极。二极管是一种具备两个电极的装配，电流只能从阳极向阴极标的目的挪动。
1、最简略的体例便是间接看二极管的外表，整流二极管在玄色的外壳上凡是有红色环标注的一端为负极、别的一端为正极。
2、快规复二极管色环标记的一端为负极，别的一端为正极。
3、金属包装的稳压二极管本体正极是扁平的，负极是半圆形的。塑料稳压二极管本体上印有色标的一端为负极，别的一端为正极。
4、塑封的二极管管体上印有黑色标记的为负极，别的一端就为正极。
5、按照电路标记辨别二极管正负极

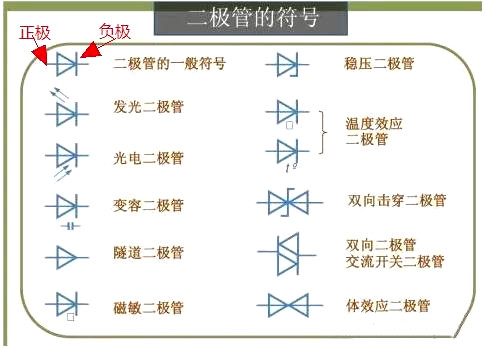

下图为大局部二极管在电路图中的标记，一个箭头指向一条垂直线，一条线从它延长出来。箭头就代表二极管的正极，垂直线条代表负极。若是是双向的，就不极性之分。

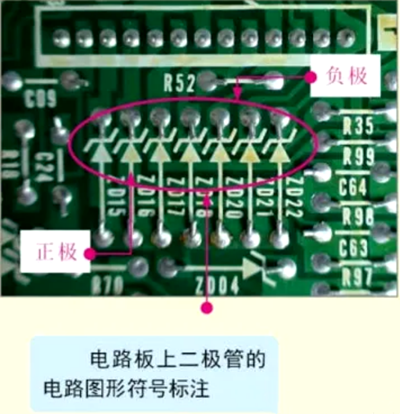

6、在印制板中通过PCB板上丝印来辨别二极管正负极的体例有：
1）出缺口的一端为负极；
2）有横杠的一端为负极；
3）有红色双杠的一端为负极；
4）三角形箭头标的目的的一端为负极；
5）插件二极管丝印小圆一端是负极，大圆是正极；
6）插件发光二极管方孔为第一脚为正极。

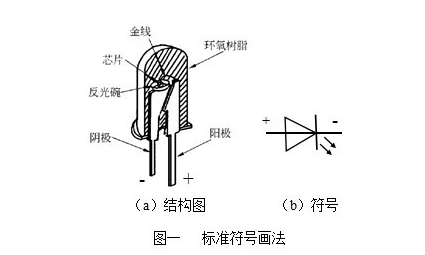

7、发光二极管判定的话，长脚是正极，短脚是负极。若是都是一样长的话，那末外面大一点的是负极，比拟小的阿谁是正极。
8、晶体二极管PN结的导通标的目的是 P-N ，也便是P-N导通（P正，N负）。PN结正向导通标的目的停止。
9、肖特基二极管的外表普通都标有标记，正极用三角箭头标记表现，别的一端为负极。
10、TVS二极管分为单向和双向，双向二极管不极性。单向TVS管正负极有标注，红色或白圈为负极，未标注的一端为正极。
11、封装在金属外壳中的光电二极管，金属下方有一个凸块，离凸块比来的引脚为正极，别的一端为负极。
12、对一些标记不清晰的二极管，能够用万用表来测它的正负极，把万用表打到测二极管的档位，两表笔放在二极管的两头，互换两头再测一遍听到万用表的蜂鸣器叫了，那这时候红表笔打仗的那端便是正的，黑表笔那端便是负的。
