从高电压向低电压变更的接口
高电压向低电压变更的接口要点不是“L”／“H”的逻辑传输上的题目，而是在低的电压下贱入采取IC的输入局部的电流和是以引发的器件毁伤题目。

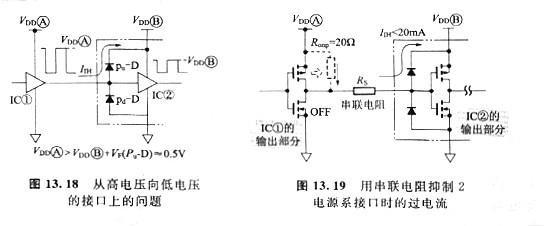

在采取IC的电源电压比发送lC的电源电压低的场合，如图13.18所示，颠末IC②的输入掩护电路产牛的不变电流IIH会致使器件劣化，以是不可以或许间接中断接口。针对这个题目，如图13. 19所示，采取给旌旗灯号线拔出串连电阻，遏止电流IIH的体例。
以通俗的CMOS器件的输入掩护二极管电流(额外值20mA)为例来计较串连电阻的值。起首需要掌握发送IC的p沟一侧的输入阻抗。
在图13.19的场合，设VOH=2.5V(VCC：2V+VF:0.5V)时的IOH作为IIH流过采取IC的输入掩护二极管。假定前级IC的输入阻抗为20Ω，那末为了知足额外电流，需要105Q的电阻。因为实际的2电源间的指令序列（ON，OFF的按时）并非无缺不合，以是必需设定采取IC的Vcc=OV时发送IC流过IOH的最坏前提。是以，为了宁静起见，但愿电阻值在205Q以上。如许，假定可以或许掌握输入阻抗，也
允许以在必然水平上拟定对策。

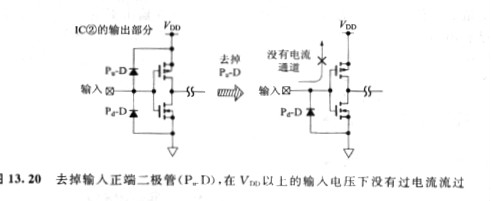

伴跟着电子装备的高服从化.节能／低电压化，多电源是一种动向，电源电压差别的IC间的接口曾是不可防止的。新的输入掩护电路在开辟中，如图13. 20所示，取掉二极管，断开基于高→低电压空隙的电流通道，有可以或许成为流畅的接口。
把实现差别电压电平的接口叫做电压变更服从（容忍服从）。附有容忍服从的 IC，可以或许中断高→低的电压变更，也不对泄电流／不变电流的增添和传输提早时候的滞后作出就义。
曩昔在掩护CMOS器件免受外来浪涌（静电等过电压、过电流）毁伤的输入掩护电路中，采取简略而高效的一对二极管的体例。为了适应电压变更接口的需要，平常半导体厂家采取新的掩护电路，实现了无二极管的等效布局。

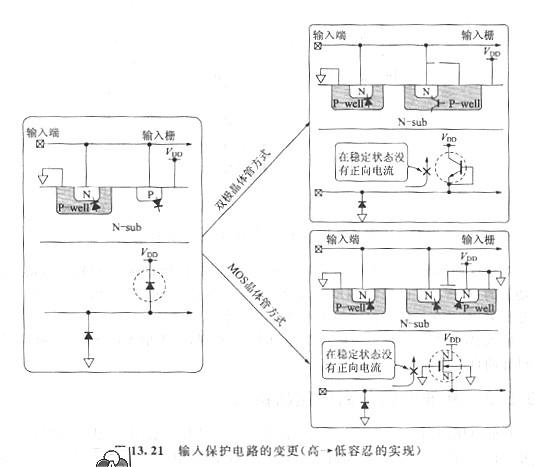

如图13. 21所示，用晶体管的击穿特征交换二极管的正向特征，去掉从输入到VDD线的电流路子。作为掩护电路，也可以或许接收比VDD线的电压电平更高的正的外来浪涌。固然，这个击穿电压应当设想得比IC外部的低级输入栅耐压低。
